Драйвер до перемикача зіркового трикутника MTR17-TTZ-U240-216
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 100
Покупая «Драйвер в Switch Star Triangle Mtr17-TTZ-U240-216», вы можете быть уверены, что данное изделие из каталога «Контакторы и реле» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

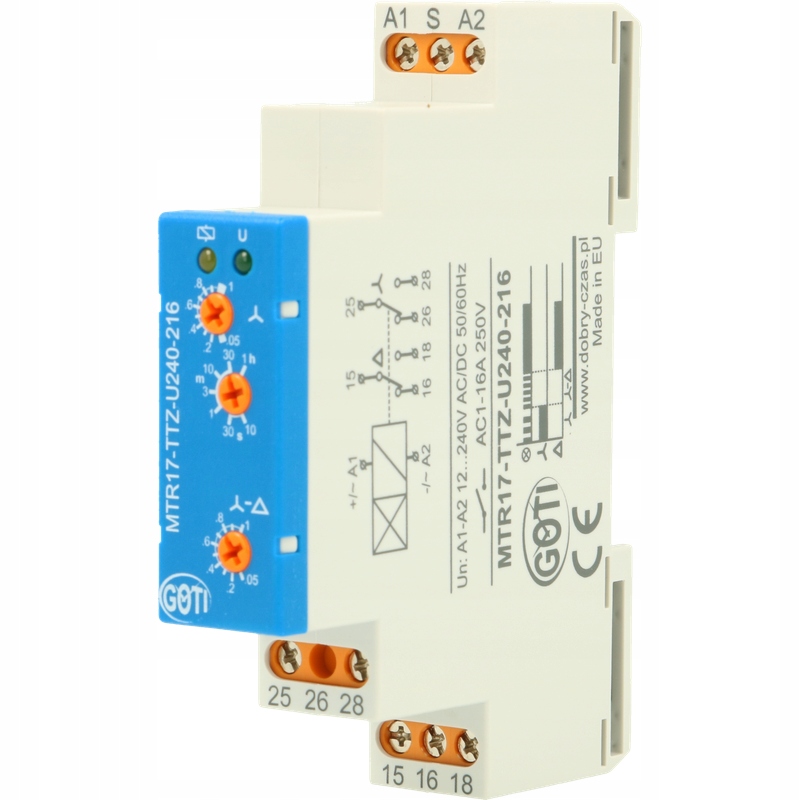

Контролер часу GOTI GWIAZDA-TRIP MTR17-TTZ-U240-216 використовується для управління контакторами в системі для запуску трифазного електричного двигуна. Він має побудовану систему з двох електромагнітних реле, які безпосередньо керують контакторами обмотки двигуна до зірки та трикутника. Це виключає можливість одночасно вмикання на розправу зірки та безконтактний трикутник.
У контролері можна встановити час роботи в системі зірки та час перемикання між зіркою та системою трикутника. 4 Після того, як минув час Т1, зоряне реле вимкнено - контакти 25-28 - відкриті. Потім починається час вимірювання часу T2, під час яких обидві реле 1. Початок наступного циклу можливий після вимкнення та повторного адміністрування напруги живлення.
Контролер Star-Trójkokie призначений для додатків у системах автоматизації та управління. Універсальний джерело живлення дозволяє підключити систему до будь -якого джерела живлення змінного струму або постійного струму з напругою від 12 до 240 В. Завдяки процесору реле характеризується високою стабільністю вимірюваного часу. Умова кондиціонера та інформація про час вимірювання вказуються за допомогою двох світлодіодів. Індукційні двигуни з обмоткою, підключеними до трикутника під час запуску, споживають дуже великий струм, досягаючи до 8 разів перевищує значення номінального струму. Такий великий струм викликає значні падіння напруги в лініях подачі двигуна. Це зменшує початковий момент двигуна, порушує роботу інших приймачів у мережі, з якої живиться двигун.
Використовуючи запуску обмотки у зірці, ми зменшуємо початковий струм 3 рази. Звичайно, це рівнозначно зменшенню крутного моменту запуску, тому цей тип старту використовується для початку вивантаженого двигуна.
Менші потужні двигуни перемикаються за допомогою механічних комутаторів, тоді як для двигунів більшої потужності потрібен контактний перемикач, тобто спеціальна система контакторів, що забезпечує плавне та безпечне перемикання. Застосувати перемикачі часу. З функцією - затримка вкладення. Це не "безпечне" рішення - ми можемо поговорити тут про "азартні ігри", тобто немає впевненості, що насмішка системи зірки "пошириться", перш ніж вмикати контакт системи трикутника. Розподіл також є гасінням електричної дуги, що виникає при відключенні ланцюга з обмоткою двигуна. Тоді часто є коротке замикання.
Час запуску та потрібний час для переходу від системи зірки в систему трикутника також дуже важливі. Це повинно статися, коли двигун досягає швидкості обертання, близької до номінальної швидкості. Якщо це станеться раніше, початковий струм значно збільшиться. З правильним часом початку це збільшення є мінімальним.
Симптоматичні схеми реле з'єднань у зоряному трикутнику системи безконтактного комутатора.
Опис функції
запуску реле -зірки -trirp (TZ) - Після забезпечення напруги живлення зоряне реле увімкнено для T1. Потім починається час вимірювання часу T2, під час яких обидві виконавчі реле залишаються в неучасному стані. Після того, як минув час Т2, трикутникове реле постійно прикріплюється. Запуск наступного циклу можливе після вимкнення та повторного адміністрування напруги живлення.
