DC / DC КОНВЕРТЕР ATTE ASUC-100-480-OF DC / D MODULE

ПЕРЕТВОРЮВАЧ DC/DC ATTE ASUC-100-480-OF DC/D MODULE

ATTE

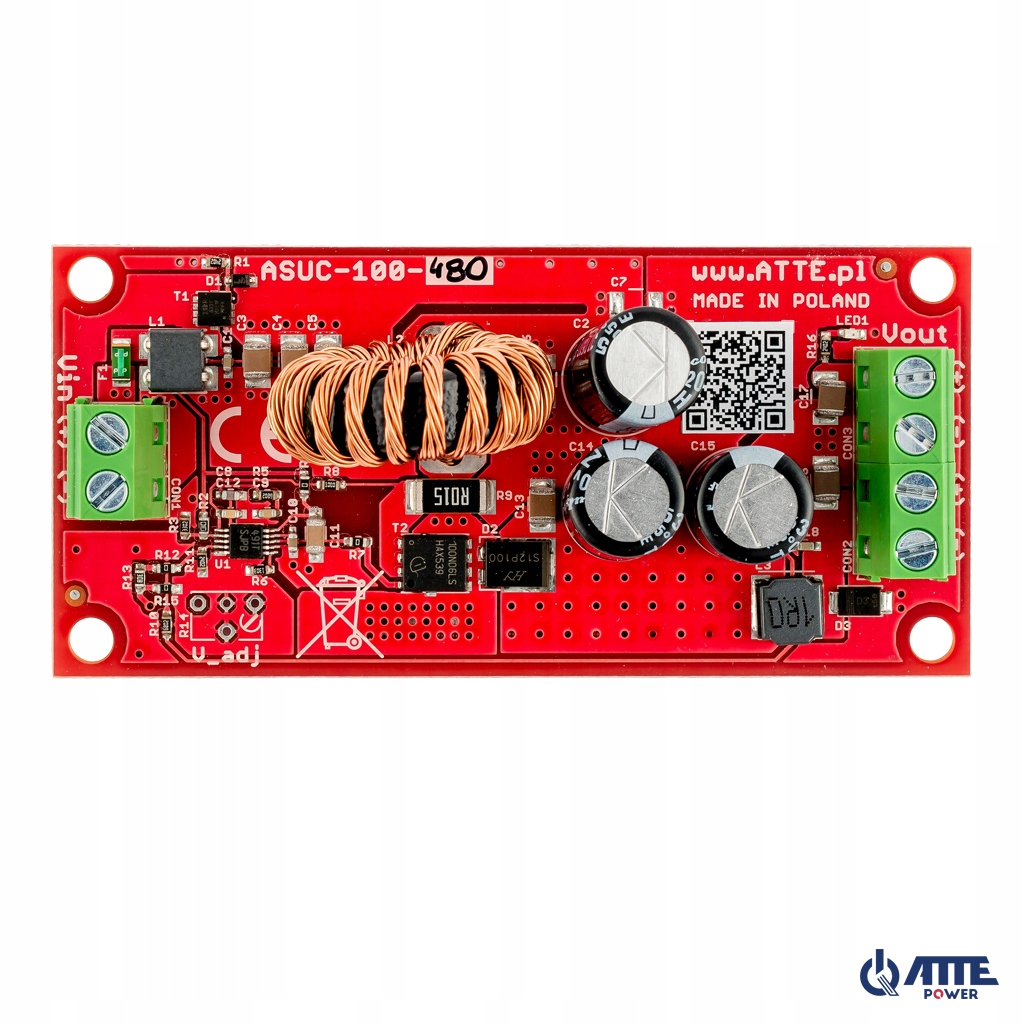

ПЕРЕТВОРЮВАЧ ATTE ASUC-100-480-OF

Перетворювач DC/DC, підвищення напруги, Vin 10...30VDC, Vout 48VDC, Pout 100W, вбудований модуль, тип ASUC-100- 480 -OF

Призначення

ASUC-100-480-OFце високоефективний неізольований DC/DC перетворювач, який підвищує напругу. Перетворювач дозволяє працювати в широкому діапазоні вхідних напруг і має фіксовану вихідну напругу 48 В постійного струму. Типовим застосуванням модуля є генерування напруги живлення PoE 48 В постійного струму з 12 або 24 В постійного струму від буферного джерела живлення.

Конструкція OF (Open Frame) дозволяє встановлювати пристрій у будь-якому корпусі, але найзручнішим способом встановлення є спеціальні корпуси серії ABOX та монтажні пластини, оснащені системними отворами діаметром 10,8 мм. крок. Він сумісний з відстанню монтажних отворів вбудованих модулів. Системне рішення дозволяє вертикально або горизонтально встановлювати вибрані пристрої в будь-яку перфоровану частину корпусу або монтажної пластини.

НАЙВАЖЛИВІШІ ХАРАКТЕРИСТИКИ:

• широкий діапазон напруги живлення
• фіксована вихідна напруга 24 В постійного струму
• низький нагрів пристрою завдяки високому ККД перетворювача
• висока вихідна потужність при малих розмірах модуля
• стійкість до зворотної полярності напруги живлення

Застосування ASUC-100-480-OF для живлення камер на великих відстанях

Специфікація

Вихідна напруга48 В постійного струму +/-2% Вихідна потужність 120 Вт при 24 В, 80 Вт при 12 ВЕфективність 93% @Vin=12 В, Pout=80 Вт Напруга живлення 10...30 В постійного струму Струм холостого ходу перетворювача 27 мА @ 12 VІндикація роботиLED1 - наявність вихідної напруги Конструкція корпусу Немає - вбудований модульКріплення Защіпні дистанційні штифти, монтажні отвори в решітці 10,8 мм Робоча температура -20...+40°C Розміри 40 x 83 x 27 мм Вага 0,036 кг
