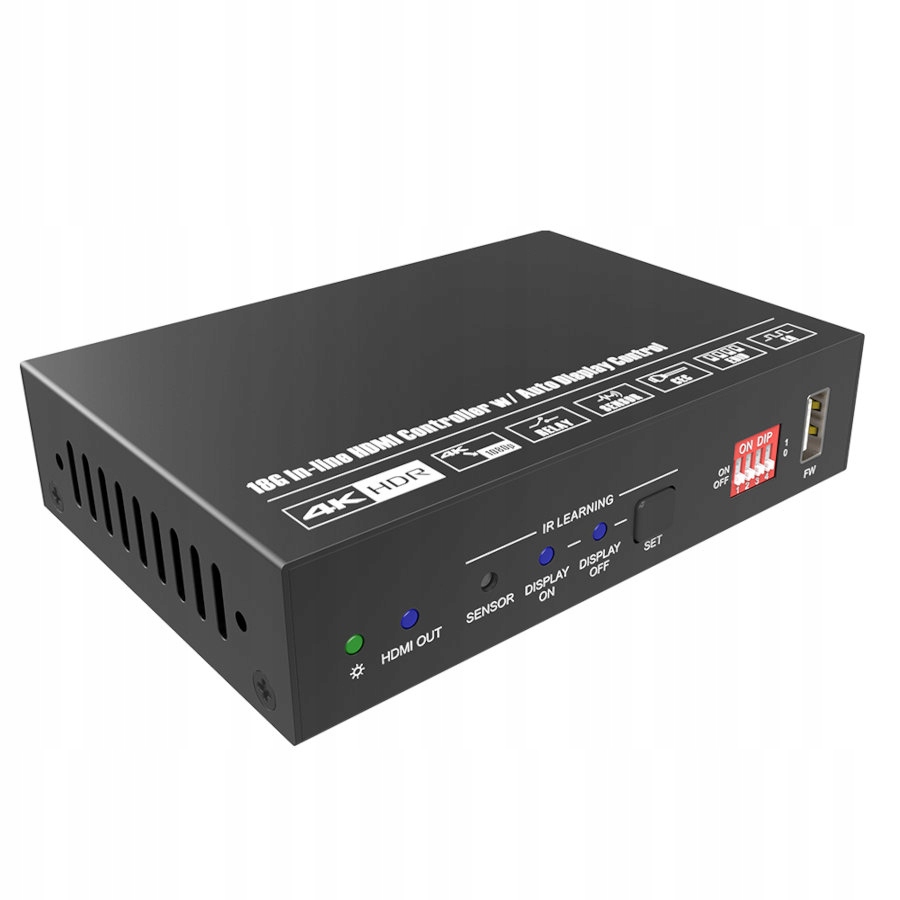

Контролер CHC2 18G HDMI Scaler

CEC EDID 4K HDR

Контролер, HDMI-скалер із функцією керування сигналом EDID, керування HDMI-CEC, RS-232, ІЧ-програмування. Вхід: 1x HDMI, вихід: 1x HDMI-CEC. Максимальна пропускна здатність: 18 Гбіт/с, максимальна підтримувана роздільна здатність: 4K@60 Гц (4:4:4). Підтримка HDR10, HDCP 2.2. Збільшення 4K до 1080p

CHC2 18G — це контролер HDMI, розроблений для систем автоматичного керування та розширення сигналу HDMI. Це дозволяє керувати сигналом EDID (4-контактний DIP-перемикач). Підтримує HDMI-CEC, керування RS232, програмування ІЧ-сигналу. Це дозволяє автоматично надсилати CEC, RS-232 або інфрачервоний сигнал, щоб увімкнути/вимкнути, наприклад, монітор. Він також має реле керування, наприклад, для згортання/розгортання проекційного екрана. Підтримує відеосигнали з роздільною здатністю до 4K@60Hz. Він може збільшити вхідне зображення 4K до нижчої роздільної здатності для дисплеїв 1080p.

Функції:

• Максимальна пропускна здатність: 18 Гбіт/с
• Максимальна роздільна здатність: 4K×2K@60Hz (4:4:4)
• Наскрізна функція HDCP або перетворення на HDCP 1.4 для ширшої сумісності
• Функція гарячого підключення
• Збільшення зображення 4K до 1080p
• Вхід: 1x HDMI, вихід: 1x HDMI-CEC, 1x IR OUT
• Підтримка HDR10, Dolby Vision, HDCP 2.2
• Світлодіоди, що вказують на роботу
• Керування EDID: чотири програмні DIP-перемикачі< /li >
• Керування дисплеєм через HDMI-CEC, RS-232 або інфрачервоні сигнали
• Вбудований стабілізатор сигналу, що дозволяє використовувати довші кабелі HDMI

Технічні дані

Входи:

• 1 × HDMI тип A, жіночий
• 1 × USB тип A , гніздо (для оновлення мікропрограми)

Виходи:

• 1 × HDMI (CEC) тип A, гніздо
• 1 × вихід ІЧ-сигналу (3,5 мм)

Максимум швидкість:

• 18 Гбіт/с

Підтримувані стандарти:

• HDMI 2.0, HDCP 2.2, наскрізний порт HDCP

Керування EDID:

• 4x DIP-перемикач

Індикатори:

• 4 x LED (джерело живлення / вихід HDMI / режим ІЧ-програмування)

Живлення:

• DC 5v, 1A

Робоча температура:

• -5° до +55°C

Зберігання температура:

• –25° до +70°C

Вологість:

• 10% до 90%

Розміри пристрою:

• 120 мм × 28 мм × 84 мм (ширина × висота × глибина)

Вага пристроїв:

• прибл. 305 г

Рекомендована довжина кабелю HDMI:

• 1080p@60Hz: до 10 м (33 футів)
• 4K@60Hz: до 5 м (16 футів)

Вміст набору:

• 1x Контролер CHC2 HDMI
• 1x кабель RS-232 (3-контактний <-> DB9)
• 2x монтажний кронштейн
• 4x монтажні гвинти
• 4x пластикові шайби
• 3x 3-контактні роз’єми
• 1x джерело живлення DC 5V/1A
• 1x посібник користувача (англійською)
