Драйвер TIME

Програмований

реле 250V

для самозбірки, пайки.

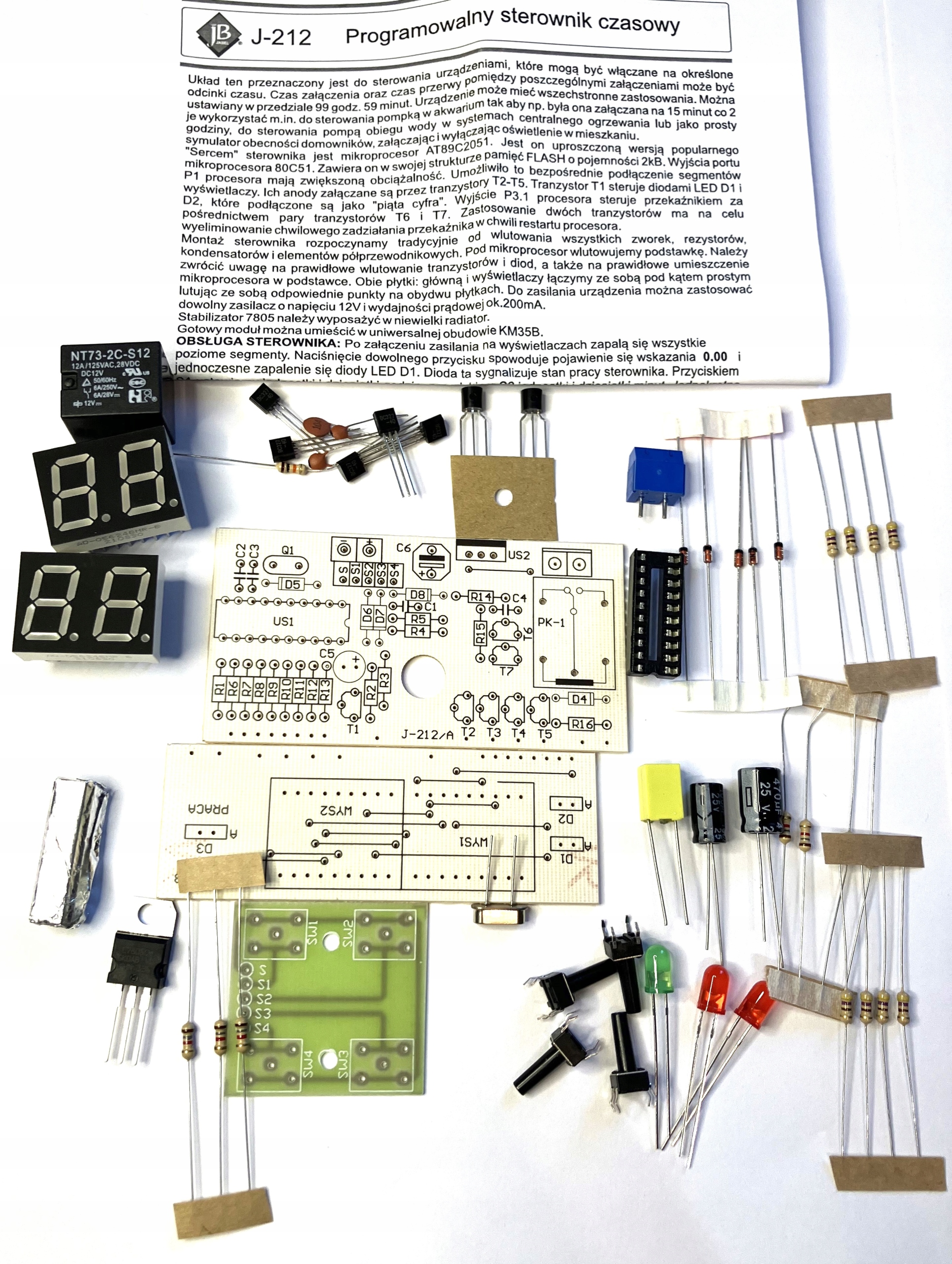

Розширена система в складі.

Час складання 120 хвилин.

Представлений набір використовується для управління пристроями, запущеними для конкретних розділів часу в циклічні періоди.

Час увімкнення та прориву між окремими вкладеннями може бути встановлений в діапазоні до 99 годин 59 хвилин (за запитом 59 хв, 59 сек).

Часи відображаються на чотирьох -дигітському дисплеї. Ця система може контролювати, наприклад Насос циркуляції води в центральних системах опалення імітує наявність членів домогосподарств під час їх відсутності.

12В джерело живлення.

Розміри основної плати 84x44 мм, дисплейні плитки 84x29 мм, керування плитки 34x37 мм.

Пристрій може мати універсальні програми. Ви можете

Симулятор наявності членів домогосподарств, прикріплення та виключання освітлення в квартирі. "Серце" контролера - мікропроцесор AT89C2051. Це спрощена версія популярного мікропроцесора 80C51. Він містить у своїй структурі флеш -пам’ять 2 КБ. Вихід порту P1 Processor збільшив навантаження. Це дозволило безпосередньо підключити сегменти дисплея. Їх аноди прикріплені транзисторами T2-T5. Транзистор T1 контролює світлодіоди D1 і D2, які з'єднані як "п'ята цифра". Вихід P3.1 процесора керує реле через пару транзисторів T6 і T7. Використання двох транзисторів спрямоване на усунення тимчасової роботи реле під час перезапуску процесора.

Інструкції:

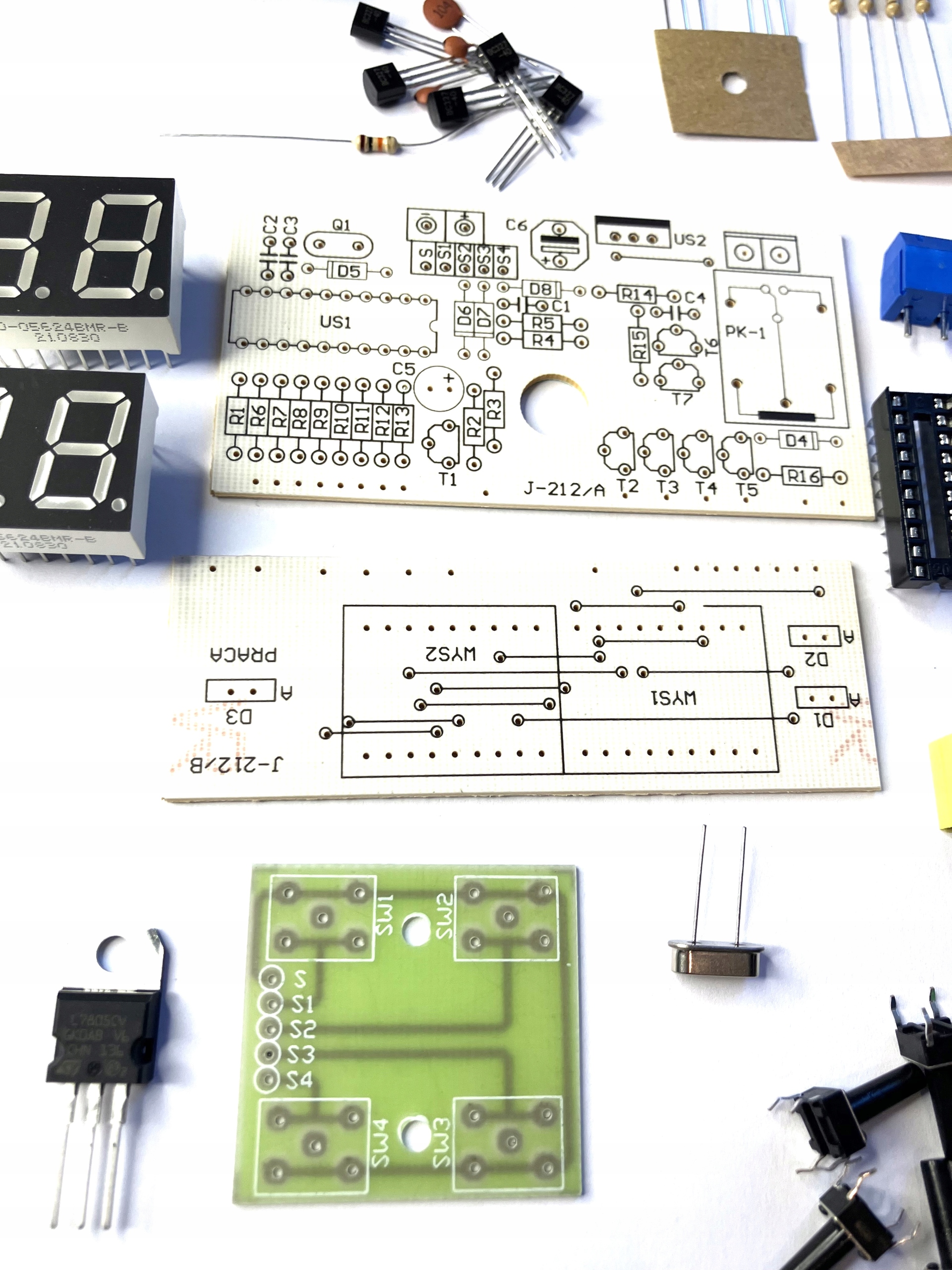

Системи мають на пластині схему друкованої збірки. Вам потрібно звернути увагу на полярність за такі елементи, як конденсатори, діоди, транзистори. У випадку світлодіодів довша нога - це плюс +, більшість елементів описали параметри на корпусі. Резистори можуть мати позначення смужок, їх опір та толерантність можна прочитати за допомогою калькуляторів, доступних в Інтернеті або вимірюванням лічильника. Порядок складання зазвичай безкоштовний, залежно від системи, ми спочатку встановлюємо найменші елементи.
