Опис

ІМПУЛЬСНИЙ БУФЕР БОКС ДЖЕРЕЛО ЖИВЛЕННЯ 5A 12V + акумулятор YUASA 7Ah 12V

ІМПУЛЬСНИЙ БУФЕР БЛОК ЖИВЛЕННЯ 5A 12V

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• З місцем для батареї 7-9Ah (акумулятор не входить)
• Цінні папери: OVP, OCP, SCP, ODP
• Світлодіодна сигналізація: ТАК
• Корпус: металевий, накладний, замикається

Буферний блок живлення призначений для безперебійного живлення пристроїв, яким потрібна стабілізована напруга 12 В постійного струму (+/-15%). Джерело живлення подає напругу в режимі 13,8 В постійного струму в буферному режимі. У разі відключення електроенергії джерело живлення негайно перемикається на живлення від батареї 12 В постійного струму із загальною потужністю струму 5 А.

Блок живлення має місце для встановлення одного Акумулятор "7ah"

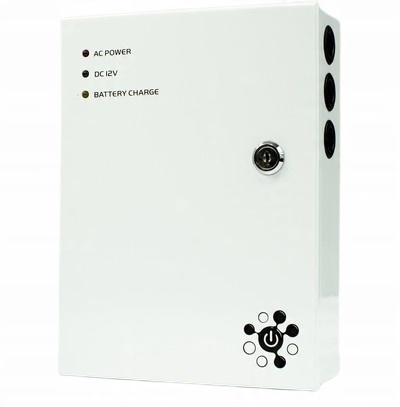

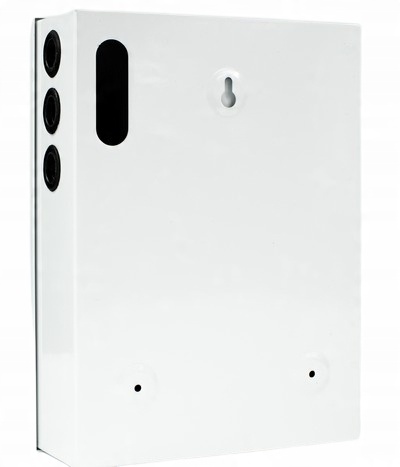

Корпус блоку живлення виготовлений з металу з вбудованим замком (в комплекті два ключа). На задній стінці є монтажні отвори та один більший отвір для кабелю. На бічній стінці є три отвори для кабелю, покриті гумовими вводами.

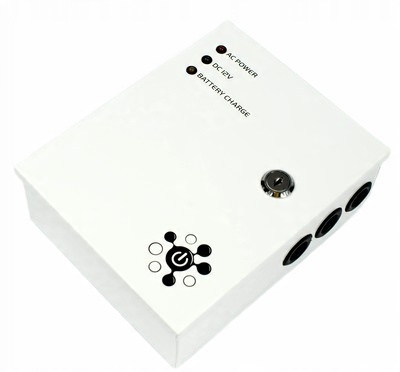

Блок живлення має три інформаційні діоди:

• "червоний" - сигналізує про стан підключення до мережі змінного струму
• "зелений" - сигналізує стан вихідної напруги постійного струму
• "жовтий" - вказує на стан зарядки акумулятора

ТЕХНІЧНІ ПАРАМЕТРИ:

• Тип джерела живлення: блок живлення комутаційного буфера
• Вхідна напруга: 190÷240 В змінного струму 50-60 Гц
• Вихідна напруга: 13,8 В постійного струму (12 В постійного струму +/-15%)
• Потужність струму: 5A
• Струм зарядки акумулятора: 1A
• Потужність джерела живлення: 69 Вт
• Акумулятор: 1x 7Ah/12V або 9Ah/12V
• Імпульсний стабілізатор напруги
• Захист: OVP, OCP, SCP, ODP (захист від короткого замикання, захист від перевантаження (6A+5%), захист від перенапруги, зворотне підключення, захист від перерозряду (до 10 В))
• Світлодіодна сигналізація: ТАК
• Корпус: металевий, накладний, замикається
• Робоча температура: -20°C...+60°C
• Робоча вологість: 80%
• Розміри: 265x195x75 мм
• Вага: 1,40 кг
• Gw.: 2 роки

ВИКОРИСТАННЯ:

Буферний блок живлення призначений для живлення:

• контрольні панелі сигналізації,
• Камери відеоспостереження,
• ІЧ-освітлювачі,
• датчики,
• кодові замки,
• камери,
• маніпулятори,
• домофони
• та інші пристрої, включені в систему сигналізації.

Це еквівалентно таким джерелам живлення, як: HPSB-5512C

Акумулятор YUASA NP7-12 (NP7-12S)

12V 7Ah / 7000mAh - ЯПОНСЬКА ЯКІСТЬ

• Ємність акумулятора: 7Ah
• Номінальна напруга: 12 В
• Струм зарядки акумулятора: 2,1 A
• З’єднувач: тип F1
• Вага: 2,20 кг
• Розміри: 151x65x95 мм
• Виробник/бренд: Yuasa NP7-12 (NP7-12S)
• Термін служби батареї: 4-6 років
• не вимагає обслуговування

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

СПЕЦИФІКАЦІЇ:

• Напруга (В): 12
• Ємність 20 годин при розрядженні до 10,5 В при 20°C (А·год): 7
• Ємність 10 годин при розрядженні до 10,8 В при 20°C (А·год): 6,4

РОЗМІРИ:

• Довжина (мм): 151
• Ширина (мм) 65
• Висота з клемами (мм): 97,5
• Вага (кг): 2,20

ПОЛЮСНІ КЛЕМИ:

• FASTON Quickfit / release (JST, де зазначено): 4,75 мм

ДІАПАЗОН РОБОЧИХ ТЕМПЕРАТУР:

• Зберігання: від -20°C до +60°C
• Заряджання: від -15°C до +50°C
• Розрядка: від -20°C до +60°C

ЗБЕРІГАННЯ:

• Місячна втрата ефективності за 20°C (прибл.): 3

МАТЕРІАЛ КОРПУСУ:

• Стандарт: ABS (UL94:HB)

ЗАРЯДНА НАПРУГА: (шкала похибки 2%)

• При 20°C під час буферної роботи (V)/блок: 13,65
• При 20°C під час буферної роботи (V)/елемент: 2,275
• Поправочний коефіцієнт зарядної напруги при 20°C (мВ): -3
• При 20°C під час циклічної роботи (V)/блок: 14,5
• При 20°C під час циклічної роботи (V)/елемент: 2,42
• Поправочний коефіцієнт зарядної напруги при 20°C (мВ): -4

ЗАРЯДНИЙ СТРУМ:

• Обмеження струму заряджання, робота буфера (A): без обмежень
• Обмеження струму заряджання, циклічна робота (A): 1,75

МАКСИМАЛЬНИЙ СТРУМ РОЗРЯДУ:

• 1 секунда (A): 210
• 1 хвилина (A): 43

ОПОР:

• Виміряно на 1 кГц (м?): 23

РОЗРОБЛЕНЕ ЖИТТЯ:

• Відповідно до EU RDBAT (Standard Commercial): від 3 до 5 РОКІВ
• YUASA – розрахунковий термін служби при 20°C: понад 5 РОКІВ

Застосування:

• Системи ДБЖ
• Системи спостереження
• Системи сигналізації
• Живлення для пристроїв кабельного телебачення
• Мотоцикли та скутери
• Промислова автоматизація
• Прибиральні машини
• Касові апарати
• Комп'ютери
• Електричні пристрої
• Паркомати
• Системи сигналізації
• Медичне обладнання
• Морське та геофізичне обладнання
• Системи аварійного освітлення
• Системи протипожежного захисту
• Системи безпеки
• Системи сонячної енергії
• Телекомунікаційні пристрої
• Іграшки

Ця батарея не є батареєю з глибоким розрядом і не підходить для пристроїв (наприклад, іграшок), які не мають обмеження нульового розряду.

Переваги батареї:

• герметичність і не вимагає обслуговування
• мінімальний саморозряд
• висока експлуатаційна безпека завдяки використанню клапанів VRLA
• дуже висока концентрація енергії
• робоча температура від -15 до +50 градусів Цельсія (рекомендовано 20 градусів)
• компактний дизайн
• можливість роботи в будь-якому положенні (крім зарядки)

ДОДАТКОВА ІНФОРМАЦІЯ:

• Акумулятор готовий до використання відразу з коробки.
• Акумулятор може трохи розрядитися, тому перед використанням рекомендується зарядити його.
• Акумулятори можуть мати невеликі подряпини на корпусі (зазвичай у нижній частині корпусу).
