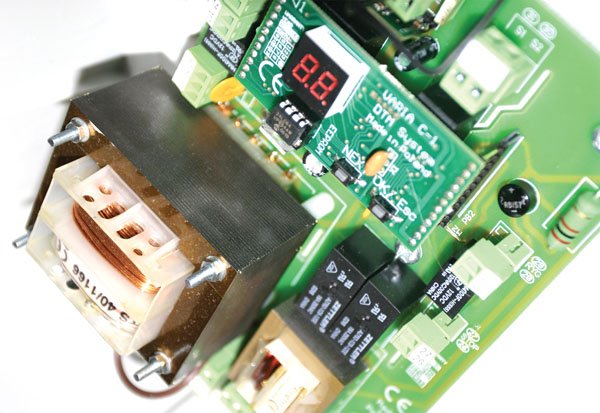

блок керування з радіо - DTM VARIA B231 для 1 приводу

БЛОК КЕРУВАННЯ DTM VARIA B231

Панель керування приводом розпашних або відкатних воріт у корпусі

Основне застосування полягає в керуванні двигунами рулонних воріт, одностулкових воріт, відкатних воріт, відкидних воріт тощо.

безкоштовний радіоприймач

PIN-код, який захищає контролер від втручання третіх осіб

автозакриття та автоматичне закриття фото

тестування фотоелементів перед кожним рухом воріт

програмований захист від перевантаження

різні режими роботи фотоелемента

ОСНОВНІ ПАРАМЕТРИ

живлення: 230 В змінного струму, 50 Гц

споживання електроенергії в режимі очікування: 8 ВА

обсяг пам'яті радіопультів дистанційного керування: 700, кожен з окремим номером у пам'яті

робоча температура (мін/макс): -20°C / +55°C

зовнішні розміри корпусу (ширина х глибина х висота): 120x80x166 мм

спосіб монтажу: накладний корпус зі ступенем герметичності IP55

вага: 0,66 кг

ВИКОНАВЧІ ЕЛЕМЕНТИ

вихід приводу (напруга / максимальна потужність / вбудований конденсатор / кількість): 230 В змінного струму / 600 Вт / немає / 1

вихід сигнальної лампи: реле (макс. 230V AC / 6A), 3 режими роботи

вихід периферійного живлення (фотоелементи, замок тощо): 24 В змінного струму

вихідна потужність для передавачів фотоелементів: 24 В змінного струму (див. функцію перевірки фото)

вихід периферійного живлення (фотоелементи, замок тощо): 12 В змінного струму, макс. 1A

додатковий вихід: реле, 1A/24V AC/DC, працює в бістабільному та моностабільному режимах з часом увімкнення 1…255 сек.

входи фотоелемента / кількість: тип NC / 2

Вхід ручного керування ВІДКРИТО: тип НІ

ЗАКРИТИ вхід ручного керування: НІ тип

СТОП введення ручного керування: тип NC

Крок за кроком введення ручного керування (відкрити-стоп-закрити-стоп): тип НІ

Входи кінцевих вимикачів для відкриття та закриття: тип NC

регулювання часу відкриття та закриття: 1 сек. до 255 сек. (з точністю до 1 сек.)

регулювання часу автоматичного закриття та автоматичного закриття фото: 1 сек. до 255 сек. (з точністю до 1 сек.)

РАДІОПАРАМЕТРИ

радіомодуль: інтегрований, супергетеродинний, що забезпечує високу надійність, повторюваність і стійкість до радіоперешкод

безпека передавання: 64-розрядний динамічно змінний код Keeloq®

тип/частота модуляції: ASK/433,92 МГц

вхідний опір антени: 50 Ом

антена: внутрішня, клеми для підключення зовнішньої антени

ІНШІ ПАРАМЕТРИ

комірка пам'яті: містить дані про кожен пульт дистанційного керування та його конфігурацію (призначення функцій кнопкам)

мікроконтролер: мікрочіп, 8-розрядний із сімейства 18Fxxxx

пам'ять конфігурації пристрою: енергонезалежна інтегральна схема EEPROM, встановлена ​​в розетку (зручність при обслуговуванні)

захист від критичних подій: Watch Dog, Power On Reset, плавкий запобіжник у системі живлення двигуна, полімерні запобіжники в системі живлення контролера та в корпусі додаткового джерела живлення, варистор на вході живлення від мережі

ФУНКЦІОНАЛЬНІСТЬ

інтерфейс користувача: апаратний інтерфейс, реалізований на двозначному семисегментному світлодіодному дисплеї та двох кнопках, що підтримують просте меню з деревовидною структурою

Програмована функція автозакривання приводу: так, з можливістю відключення за допомогою пульта або кнопки управління. посібник

програмована функція автоматичного закриття фото: так, із програмованою затримкою, вмикається окремо для обох входів, можна вимкнути за допомогою пульта дистанційного керування або кнопки керування. посібник

програмований захист від перевантаження: так, поріг відключення встановлюється з кроком 20 мА

фототест (перевірка фотоелементів перед рухом воріт): так, включається окремо для обох входів

Режими роботи фотоелемента: зупинка, продовження, зворотний рух, відсутність реакції, встановлюється окремо для напрямків ВІДКРИТО і ЗАКРИТО, окремо для входу F1 і F2

додаткова функція вимикача освітлення: так, під кнопкою СТОП (при сигналі
