БЛОК ЖИВЛЕННЯ TELEVES PICOKOM 12V IF MIX 12V 220mA

DVB-T/T2

ДЖЕРЕЛО ЖИВЛЕННЯ TELEVES PICOKOM IF MIX 12V 220mA

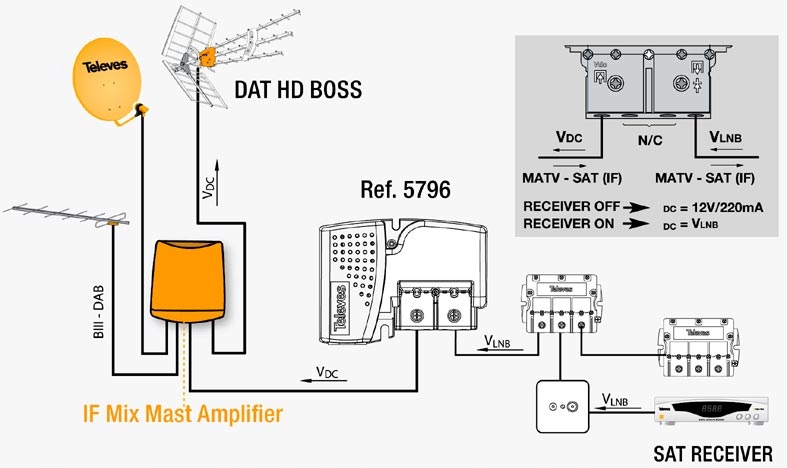

ЗАСТОСУВАННЯ В DAT BOSS, DAT BOSS MIX, DAT BOSS LR, DINOVA, V+ MIX В УСТАНОВКАХ З СИГНАЛОМ TVSAT.

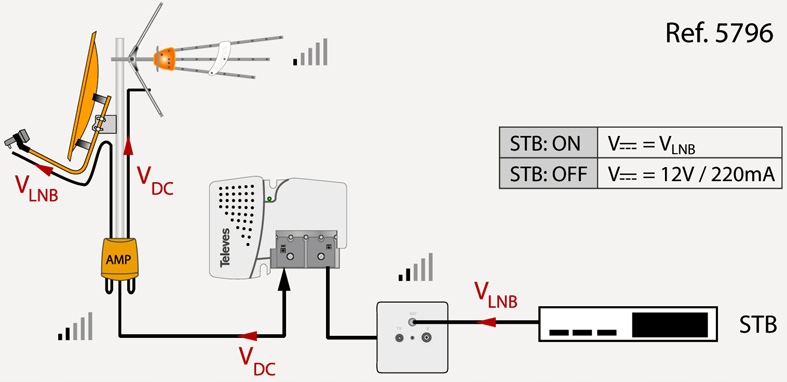

Домашній блок живлення 12 В (220 мА), який передає живлення через вхідний коаксіальний кабель, одночасно пропускаючи телевізійний сигнал. Використовується в установках для живлення щоглових підсилювачів або системи BOSS. Сумісний з підсилювачами IFmix - автоматичне виявлення на виході наявності керованого LNB сигналу (напруги та тону), згенерованого приймачем.

Відмінні особливості:

- Високоефективний імпульсний блок живлення: нижче енергоспоживання до 40%

- Дуже низьке енергоспоживання

- Естетика конструкція та зменшені розміри: встановлення в корпуси 100x100 мм

- Система підключення EasyF

- Повністю автоматизоване виробництво, що піддається суворому контролю якості

Загальні характеристики:

- Прикручується до стіни

- Функція IFmix, що дозволяє працювати в супутниковій установці з живленням LNB

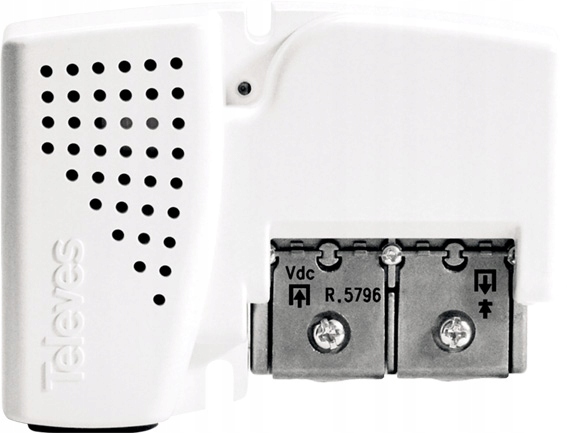

Система з’єднання EasyF – простий і швидкий монтаж

EasyF – це інноваційна система з’єднання для внутрішнього провідника (жили) коаксіальних кабелів. Вена вставляється безпосередньо в апарат, завдяки чому підвищується надійність з'єднання. Крім того, завдяки відсутності F-роз’ємів можна зменшити розміри пристрою та закріпити два кабелі одним гвинтом.

- Економія часу: швидше встановлення, відсутність потрібно поставити роз'єми на коаксіальні кабелі. Крім того, уникає процесу закручування/загвинчування роз’ємів у пристрої, що іноді неможливо через брак достатнього місця

- Надійне з’єднання: хомут, який утримує кабель запобігає ослабленню кабелю

- Економія коштів: встановлення не вимагає додаткових роз’ємів F або IEC

- Оптимізація простору: входи та виходи розташовані на одній стороні пристрою, що дозволяє уникнути згинання кабелів і полегшує монтажні роботи

- Три прості етапи складання - для підключення двох кабелів потрібно лише відкрутити та загвинтити обкладинка:

1. Відкрутіть кришку спліттера, щоб отримати доступ до з’єднання

2. Вставте попередньо підготовлений коаксіальний кабель

3. Закрийте та закрутіть кришку

Дізнайтеся більше про надійність системи EasyF

Завдяки EasyF підключення коаксіального кабелю до пристрою здійснюється через автоматизовану систему введення жили кабелю в контакт, без необхідності зварювання.

- Довший термін служби пристрою: усунення зварних швів подовжує термін служби пристрою

- Зменшення кількості відмов, зазвичай спричинене холодним зварюванням

- Оптимізація електромагнітної взаємодії на високих частотах

- Посилення нашого зобов’язання щодо захисту навколишнього середовища: ні забруднення, викликане зварювальними процесами, і зниження споживання електроенергії у виробничих процесах

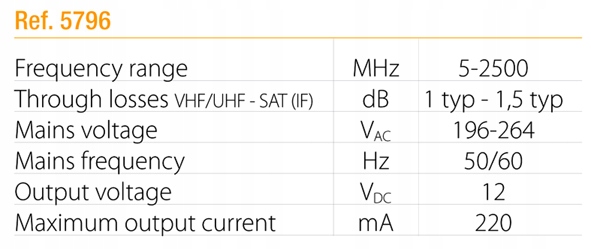

ТЕХНІЧНІ ПАРАМЕТРИ:

- Тип живлення: внутрішній

- 1 EasyF виходи

- Робоча частота 5-2400 МГц

- Вихідні втрати 1,5 дБ

- Вихідна напруга 12 В< /b >

- Вихідний струм 220 мА

- Вхідний струм 30 мА, 3,7 Вт

- Напруга мережі 196 - 264 В (50-60 Гц)

- Підключення EasyF

- Вбудований запобіжник 800 мА 250 В

- Робоча температура -5 - 45 градусів C

- Ступінь захисту IP20

- Вага 130 г

- Розміри: 90 x 68 x 28 мм

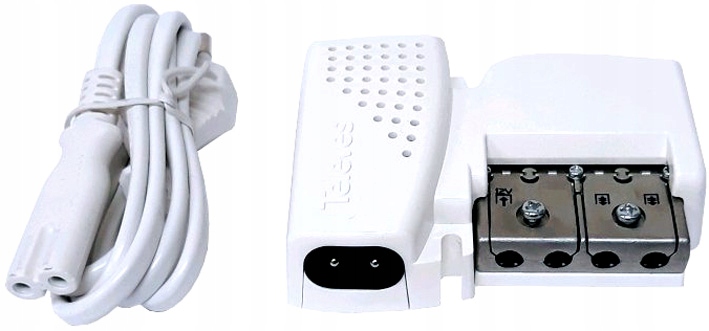

НАБІР ВКЛЮЧАЄ:

- блок живлення

- кабель живлення 90см

- інструкції
