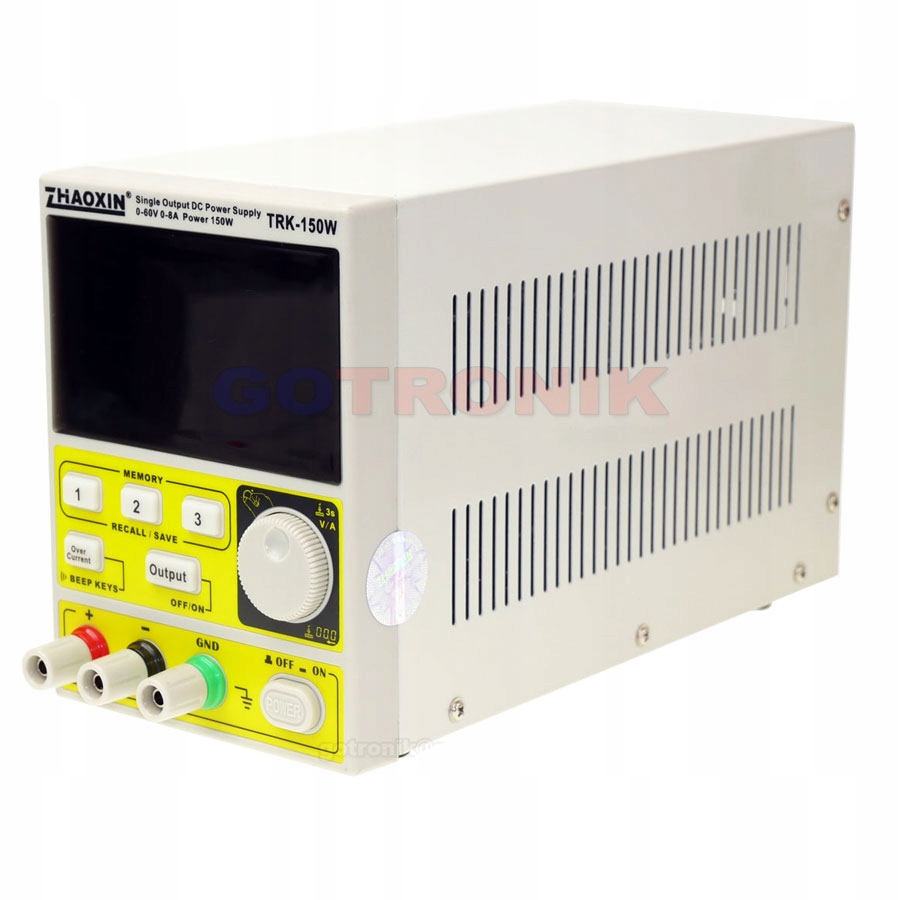

Лабораторне джерело живлення TRK-150W 0-60V 0-8A 150W

TRK-150W виробництва Zhaoxin – це регульоване імпульсне лабораторне джерело живлення. На виході джерела живлення ми можемо регулювати напругу постійного струму в діапазоні від 0 до 60,00 В з роздільною здатністю 0,01 В. Максимальна ефективність по струму становить 8 А (для вихідної потужності нижче 150 Вт). Контроль параметрів напруги та струму за допомогою цифрового генератора імпульсів. Крім того, лабораторний блок живлення має 3 осередки пам'яті з налаштуваннями напруги та струму для швидкого виклику. Кожна зміна параметрів на передній панелі сигналізується звуковим сигналом, який за бажанням можна вимкнути. Встановлена ​​вихідна напруга подається на клеми тільки після натискання клавіші ВИХІД.

Відео презентація продукту:

https://youtu.be/4f1bCSoSsxc

https://youtu.be/Ux-rlLojfNU

Технічні дані:

• Лабораторний блок живлення TRK-150W від ZHAOXIN
• імпульсний дизайн

  ► побудований на основі імпульсного перетворювача напруги

  ► пристосований для тривалої роботи

  ► висока ефективність

• вихідні електричні параметри джерела живлення:

  ► плавне регулювання вихідної напруги: від 0 до 60 В

  ► ► Роздільна здатність регулювання вихідної напруги: 0,01 В = 10 мВ

  ► плавне регулювання вихідного струму в діапазоні: 0-8А

  ► ► Роздільна здатність регулювання вихідного струму: 0,001 A = 1 мA

  ► Сила струму до 8А

  ► максимальна вихідна потужність до 150 Вт

  Максимальна вихідна потужність - вихідне навантаження джерела живлення становить 150 Вт.

  P= U x I

  P - потужність [Вт]

  U - напруга [В]

  I - струм [A]

  Лабораторний блок живлення TRK150W має мікропроцесорне керування. Добуток вихідної напруги та струму не перевищить 150 Вт. Залежно від вихідного навантаження блоку живлення TRK-150W користувачеві доступні налаштування напруги від 0В до 60В і сили струму до 8А. Якщо вихідна потужність наближається до 150 Вт, мікропроцесор, який керує роботою та налаштуваннями лабораторного джерела живлення, обмежить діапазон регулювання напруги або струму. Вихідна потужність залежить від поточного навантаження та встановленого значення напруги.

  Нижче ми наводимо вихідні характеристики пропонованого лабораторного джерела живлення TRK-150W виробництва Zhaoxin

• дисплеї:

  ▶ семисегментний зелений світлодіод

  ▶ одночасне зчитування напруги та струму, що надходять із виходу джерела живлення

  ▶ вольтметр: світлодіодний дисплей 3,5 цифри o роздільна здатність 0,01 В

  ▶ амперметр: 3,5-розрядний світлодіодний дисплей із роздільною здатністю 0,001 А

• контроль:

  ▶ пульсатор для налаштування налаштувань джерела живлення електричні параметри

• p>

  ▶ регулювання напруги

  ▶ регулювання струму

  Значення встановленого обмеження струму видно на амперметрі дисплей.

  Після встановлення потрібного значення дисплей через 1 секунду автоматично перемикається в режим читання, вимірюючи фактичне значення струму, що протікає з виходу джерела живлення

  ▶ вбудований ЗУММЕР, який можна вимкнути за потреби

  ▶ ПАМ'ЯТЬ: 3 комірки пам'яті для збереження та швидкого виклику налаштувань напруги та струму

  ▶ Кнопка ВИХІД для ввімкнення виходу живлення

  < /li>
• захист:

  ▶ захист від короткого замикання (автоматично вимикається у разі короткого замикання)

  ▶ робота в режимі CV (Constant Voltage - стабілізація вихідної напруги)

  ▶ робота в режимі CC (постійний струм - стабілізація вихідного струму)

  ▶ Функція Over Current - функція електронного запобіжника

  активне охолодження за допомогою вбудованого у вентиляторі - примусова циркуляція повітря

  ► вентилятор, підключений до датчика температури

  ► вентилятор активується лише тоді, коли споживається більший струм

  ► після радіатора нагрівається вище 50°C

• зовнішня структура:

  ► чорний металевий корпус

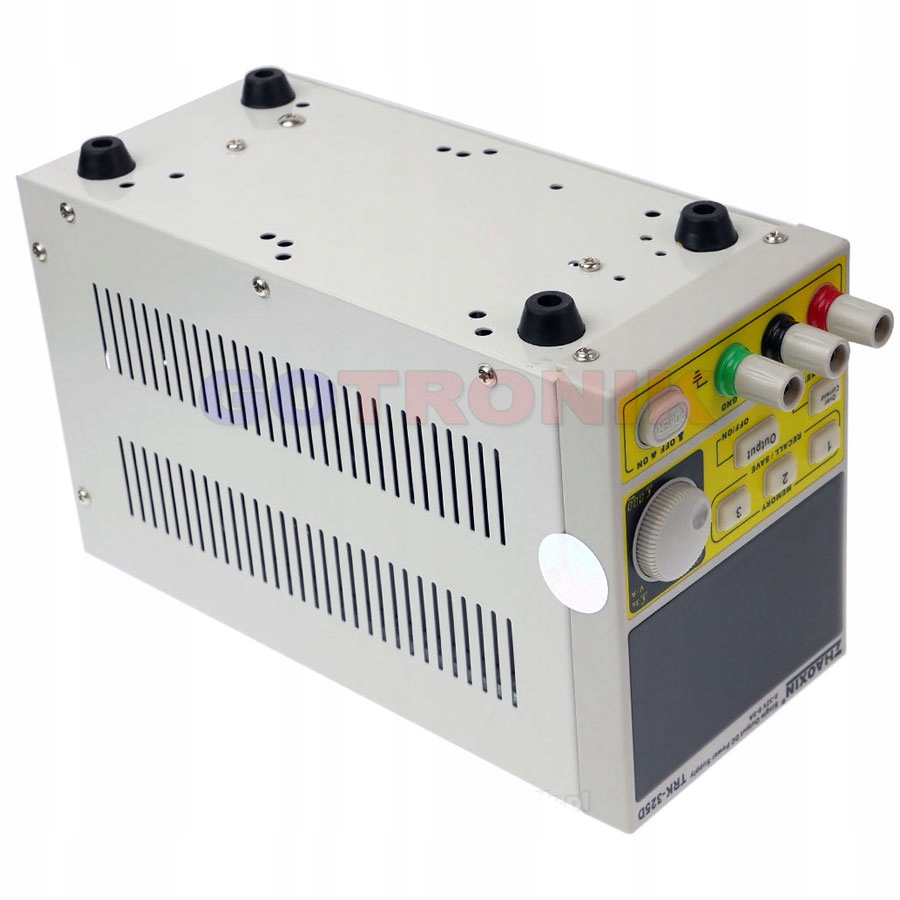

  ► гумові ніжки

  ► вихідні клеми: стандартні 4 мм бананові розетки

  ► розміри: 278x112x156

у набір входить:

• Zhaxin Джерело живлення TRK-150W
• мережевий кабель
• універсальний тестовий щуп

Універсальний тестовий щуп (кабель), призначений для використання з мультиметрами або лабораторними джерелами живлення . З одного боку кабель закінчується стандартними штекерами типу «банан» 4 мм, які підходять, наприклад, для входів мультиметра та виходів лабораторного джерела живлення. Завершено з роз’ємами на кабелі: 2x затискачі «крокодил» + 2x гачки + 2x гачки з дільником напруги.

Універсальний службовий кабель, який найчастіше використовується для виведення лабораторного джерела живлення. Вставте 4-міліметровий червоний і чорний бананові штекери у вихідне гніздо лабораторного джерела живлення постійного струму. З іншого боку, ми маємо 3 пари виходів напруги живлення. Залежно від потреби ми можемо використовувати затискачі або гачки типу «крокодил» для подачі напруги на пристрій або електронний модуль. Додаткова 3-тя пара зелених і жовтих гачків є вихідною напругою з дільника напруги 2:1, наприклад, якщо вхідна напруга встановлена ​​на 10 В, вихідна пара зелених і жовтих гачків має напругу 5 В (вдвічі нижчу).
