БІСТАБІЛЬНЕ АВТОМОБІЛЬНЕ РЕЛЕ P4WSM

Принцип дії:

• Після появи керуючого сигналу (12В «-» імпульс) на керуючому вході 1 реле замикає контакти 3 і 5.
• Повторна поява керуючого сигналу змінить стан реле на протилежний (вимкнено), тобто розімкне контакти 3 і 5.

Іншими словами: кожна поява керуючого імпульсу на вході 1 змінює стан реле на протилежний (замкнуто/розімкнуто).

Таким чином, кожен керуючий імпульс (-), поданий на вхід 1, викличе появу або зникнення (в залежності від поточного стану реле) напруги (+) на виході номер 5.

Параметри:

• Керування котушкою: 11В-15В
• Максимум навантаження: 30 A (макс. 420 Вт)
• Струм живлення (реле вимкнено): 1 мА
• Струм живлення (реле ввімкнено): 40 мА
• Кількість роз'ємів: 4 шт.
• Ширина роз'ємів: 6,3 мм
• Герметичність: IP65
• Робочий діапазон температур: від -30°C до +70°C
< /ul>

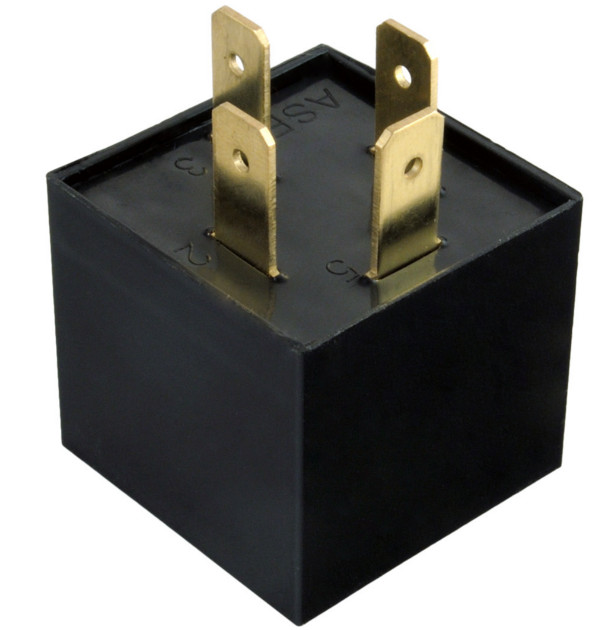

Підключення:

1) Контроль "-"

2) Живлення "-"

3) Живлення "+"

4) Немає

5) Вихід "+"

Реле потребує постійного живлення на контактах 2 і 3, ми подаємо керуючий сигнал на контакт 1.

Результатом роботи реле є замикання та розмикання контакту живлення (3) з вихідним контактом (5).

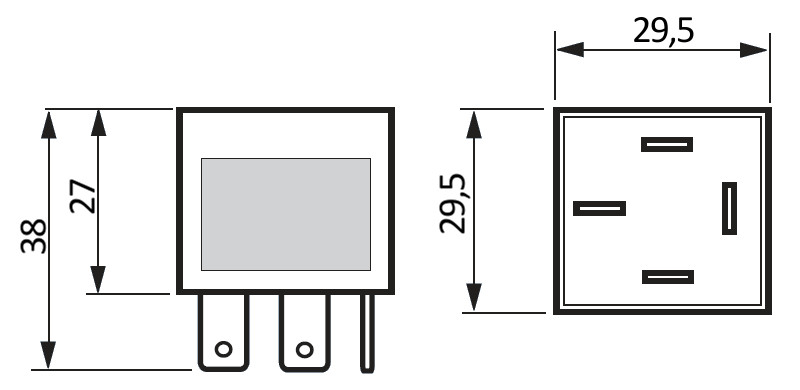

Розміри реле:

Серія реле P4WSM заснована на перевірених, визнаних і цінованих роками бістабільних реле 4-WSM.

У новій версії, відповідно до пропозицій більшості користувачів, контакти 3 і 4 мають Це рішення спрощує установку, економить час і забезпечує безпроблемне підключення реле.

Крім того, на відміну від своїх попередників, нова серія укладена в набагато менші корпуси, які відрізняються лише дещо від зазвичай використовуваних міні-реле. Завдяки цьому реле P4WSM можна успішно використовувати в коробках і корпусах, в які попереднє покоління просто не поміщалося. Нижче, як приклад, ми наводимо фото коробки MTA (ID658), в якій легко можна використовувати два реле з нової серії.
