БАЛКОННА ЗАСУВКА ДВЕРНА РУЧКА ДВЕРНА РУЧКА

рама.

Балконна засувка використовується для засуву балконних дверей без необхідності закривати ручку. Засув призначений для установки на рухому стійку, наприклад, на двостулкових балконних дверях без внутрішньої рами. При використанні вищевказаного рішення поручень також встановлюється на зовнішній стороні дверей для зручності використання.

КОМПЛЕКТ ВКЛЮЧАЄ

• a поручень із дуже міцного пластику;
• роликова засувка
• 4 кріпильні гвинти

Тип гвинтів:

• зі свердлом, для ПВХ/алюмінію
• для дерева

ВСТАНОВЛЕННЯ ПРИДБАНОГО НАБОРУ:

• Відкрийте ковпачок, що закриває кріпильні гвинти в ручці;
• Позначте на висоті вашого вибір на зовнішній стороні вікна на вертикальній рамі крила, де просвердлити отвори. Використовуйте відповідні гвинти та прикріпіть ручку.
• Прикріпіть ролик засувки до металевої напрямної вікна, відкрутивши один із гвинтів і затягнувши його в цьому місці;

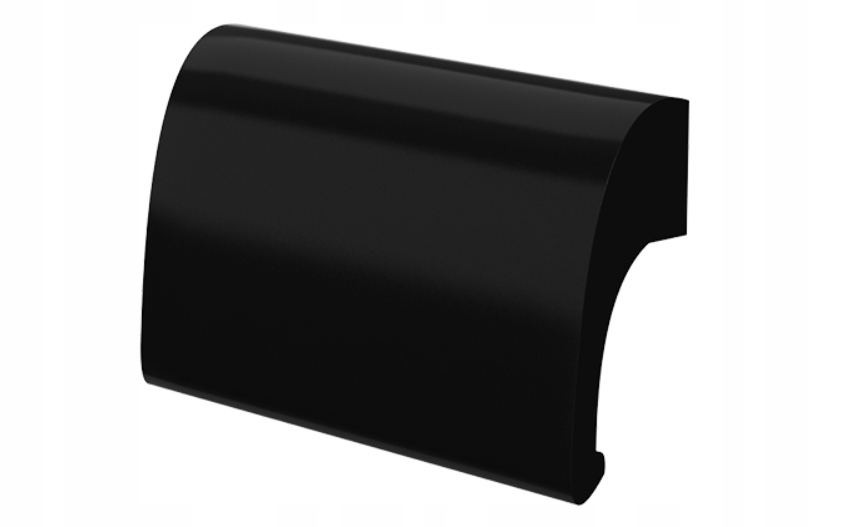

• Відрегулюйте засув до віконної рами. на висоті ролика, щоб ролик вільно впадав у паз фіксатора, а потім затягніть його відповідними гвинтами. Встановлення ролика засувки на дверне полотно Ролик засувки кріпиться на ведучу шестерню (смужку стулки фурнітури, що взаємодіє з ручкою) за допомогою гвинта, що входить в комплект, який вставляється в перший отвір, розташований над касетою редуктора. . Встановлення засувки на дверну коробку Засувку необхідно розташувати в такому положенні, щоб вона могла взаємодіяти з роликом, який знаходиться на приводі, і закріпити елемент на коробці балконних дверей. Розташування елемента рами (в залежності від профілю балконних дверей) Монтаж балконної ручки Ручку встановити на край профілю дверного полотна із зовнішнього боку, на висоті ручки. Закріпіть гвинтами (у комплекті), а потім надіньте кришку, яка закриває гвинти.
