Модуль запобіжників AWZ578 8 x 0,5 A - Розподільник напруги

Пульсар

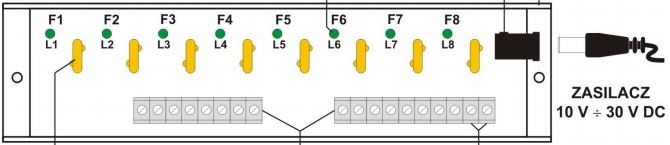

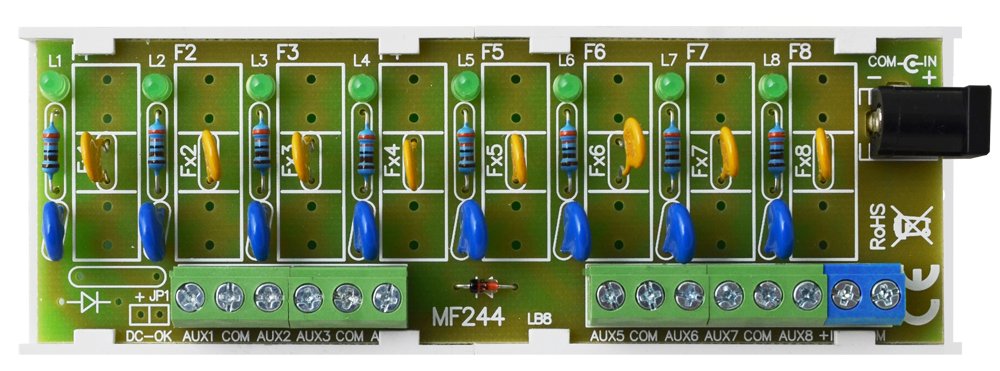

Модуль запобіжників призначений для розподілу живлення в системах низьковольтної сигналізації (розподілення живлення), що вимагають напруги в діапазоні: 10В ÷ 30В постійного струму. Він має два входи живлення: гвинтовий роз’єм і розетку DC 5,5/2,1 і вісім виходів живлення AUX1÷AUX8, незалежно захищені полімерними запобіжниками PTC 0,5A. Активація запобіжника PTC сигналізується вимкненням відповідного світлодіода модуля: L1 для AUX1, L2 для AUX2 тощо. Крім того, кожен вихід захищений варистором, який захищає джерело живлення та приймачі від впливу перенапруг у джерелі живлення. система.

Технічні параметри:

• Напруга живлення 10 В ÷ 30 В постійного струму
• Вихідна напруга UAUX = UIN (сумісна з напругою живлення)
• Струм споживання 9 мА ÷ 60 мА при UIN = 10 В ÷ 30 В постійного струму
• Кількість входів живлення 2: гніздо DC 5,5/2,1 або гвинтовий роз'єм
• Кількість виходів живлення 8 (термінали AUX)
• Безпека:
• - Захист від короткого замикання SCP*
• - Перевантаження OLP
• - перенапруга
• - 8 x 0,5 A PTC
• - 8 x 0,5 A PTC
• - варистори
• Зелені світлодіоди оптичної сигналізації L1 ÷ L8 - статус виходу AUX1 ÷ AUX8
• Запобіжники F1 ÷ F8 8 x 0,5 A PTC
• Умови роботи: екологічний клас II, -10°C ÷50°C
• Розміри 124 x 43 x 21 (ШxВxГ)
• Монтаж Монтажна стрічка з клейкою стрічкою або 2 монтажні гвинти (отвори Ø 3 мм)
• З’єднувачі:
• - вихідна потужність
• - джерела живлення
• - гвинтові з'єднувачі Ф0,41÷1,63 (AWG 26-14)
• - гніздо DC 5.5/2.1 або гвинтовий роз'єм Ф0.41÷1.63 (AWG 26-14)
• Вага нетто/брутто 0,051 кг / 0,078 кг
• Декларації, гарантія CE, RoHS, 2 роки з дати виробництва
