Автомобільна всенаправлена ​​антена 2xGSM + WiFi

Предметом продажу є:

A-PUCK-0008-V1-01; Низькопрофільна всеспрямована антена Pointing PUCK-8

Широкосмугова панельна антена Pointing PUCK-8 2X2 LTE (MIMO) 6 дБі, Wi-Fi 7,5 дБі

Нова серія PUCK від Pointing пропонує малопрофільні антени для використання в IoT/M2M, інтелектуальних лічильниках, розумних комунальних послугах, транспорті, судноплавстві та сільському господарстві. PUCK-8 складається з антенної системи 3-в-1 в одному корпусі, оснащеної 2×2 MIMO LTE і Wi-Fi (подвійний діапазон 2,4 ГГц і 5 ГГц). 2 антени Cellular MIMO (для 2G / 3G / 4G) підтримують діапазон від 698 МГц до 3800 МГц, включаючи найпопулярніші міжнародні діапазони LTE. Антена забезпечує дводіапазонну антену Wi-Fi, що пропонує одночасну роботу в діапазонах 2,4 і 5 ГГц, підтримуючи стандарти 802.11n і 802.11ac/ax. PUCK перевершує багатьох конкурентів завдяки увазі до дизайну цієї високоефективної антени. Діаграми спрямованості всіх випромінювальних елементів забезпечують відмінний баланс між всеспрямованістю, різноманітністю діаграм спрямованості та хорошою здатністю випромінювати на бажаній висоті, що часто не помічається в антенах таких малих розмірів. Незважаючи на свій невеликий розмір, ця антена забезпечує чудову продуктивність, особливо у високочастотних діапазонах, де продуктивність має вирішальне значення для пропускної здатності LTE та стабільності з’єднання. Ця антена розроблена з використанням обох портів LTE, підключених до маршрутизатора/пристрою, щоб забезпечити найкращу продуктивність. Перегляньте інші похідні серії PUCK, які більше підходять для додатків SISO.

Характеристики продукту

- Висока багаточастотна продуктивність 3 в 1

- Антена 2G / 3G / 4G / LTE (готова до 5G)

- LTE (2X2 MIMO), дводіапазонний Wi-Fi (SISO))

– Широкосмуговий діапазон частот, включаючи діапазон CBRS 3,5 ГГц

- Незалежно від площини заземлення

- Міцний, антивандальний і водонепроникний корпус антени (клас IP 68)

– Ідеально підходить для транспортних засобів, морських і IoT/M2M додатків

– Надзвичайно компактні варіанти монтажу для легкого встановлення

Застосування антени

- Розумні інструменти: розумний облік енергії, газу та води

- Розумні будівлі: контроль кондиціонування повітря, контроль доступу, охорона, зрошення

- Промислова автоматизація, робототехніка та інші системи M2M

- Digital Signage

- Склади та логістичні системи

- Транспорт (автобуси, комунальні послуги та громадська безпека)

- Зв'язок, телеметрія та автоматизація транспортних засобів і машин для видобутку корисних копалин (M2M та IoT)

-Сільськогосподарська техніка

- Морські: невеликі човни, яхти поблизу узбережжя або внутрішніх вод

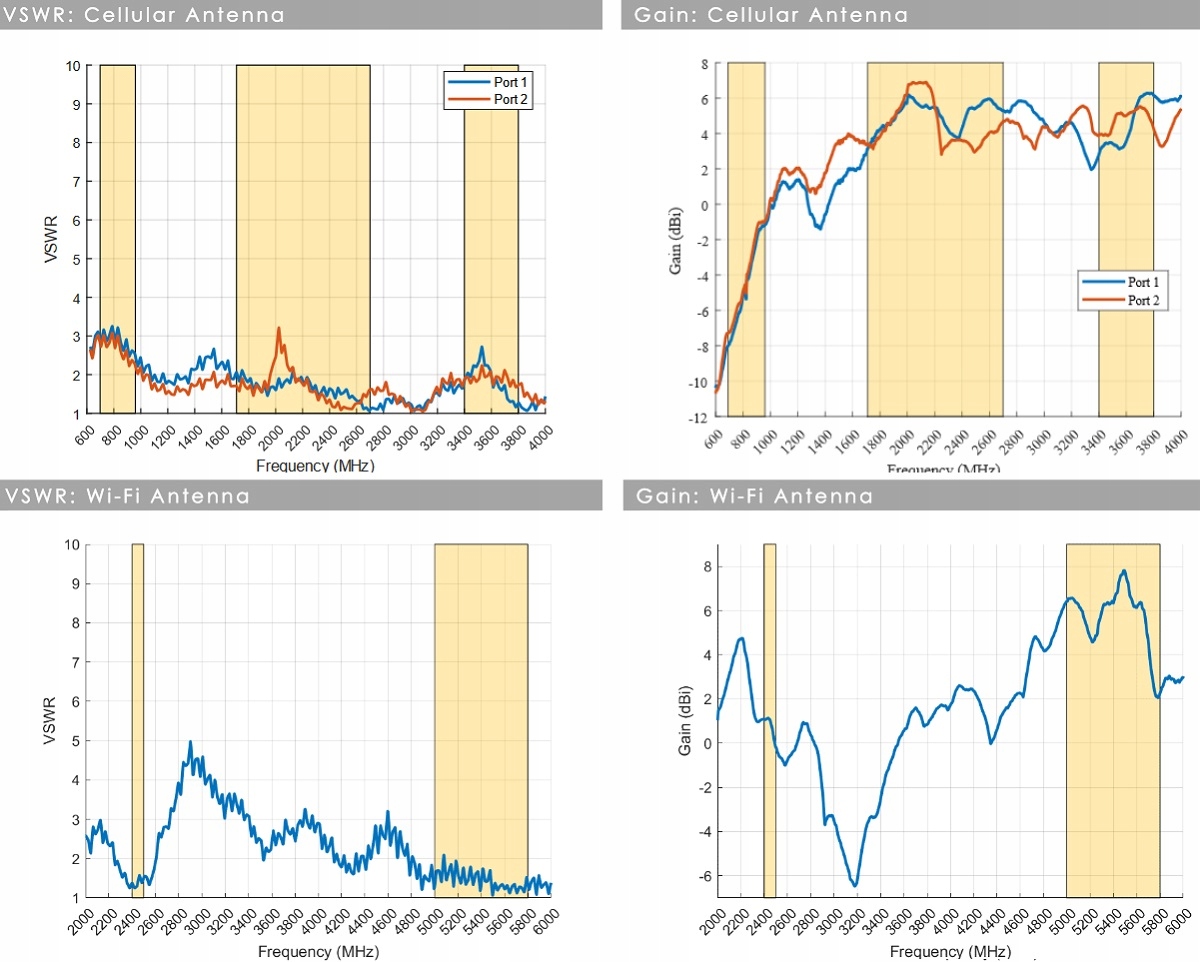

Діаграми ефективності антени

Коефіцієнт хвилі напруги (VSWR)*

КСВН – це міра ефективності передачі радіочастотної потужності від джерела живлення через лінію передачі до навантаження.

В ідеальній системі передається 100% потужності, що відповідає КСВ 1:1, PUCK-8 забезпечує відмінну продуктивність на всіх діапазонах з КСВ ≤2,5:1 понад 85% діапазону

Посилення в дБі

6 дБі – це пікове посилення в усіх діапазонах від 698-960, 1710-2700 і 3400-3800 МГц

7,5 дБі — це пікове посилення в усіх діапазонах 2400–2500 і 5000–5800 МГц

- Посилення на 698-960 МГц: -1 дБі

- Посилення на 1710-270 МГц: 6 дБі

- Посилення на 3400-3800 МГц: 6 дБі

- Посилення на 2400-2500 МГц МГц: 1,2 дБі

- Посилення на 5000-5800 МГц МГц: 7,5 дБі

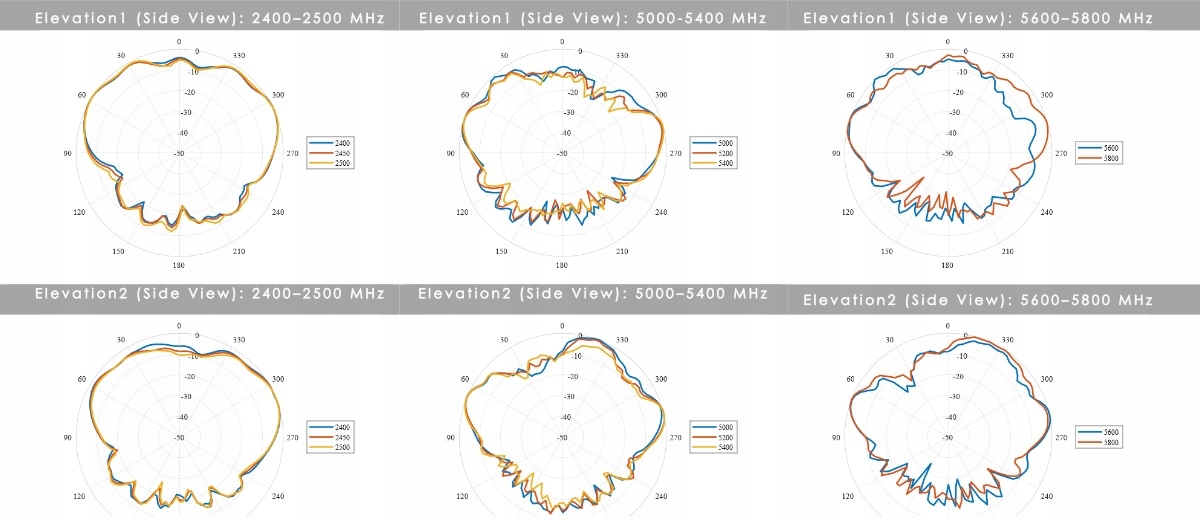

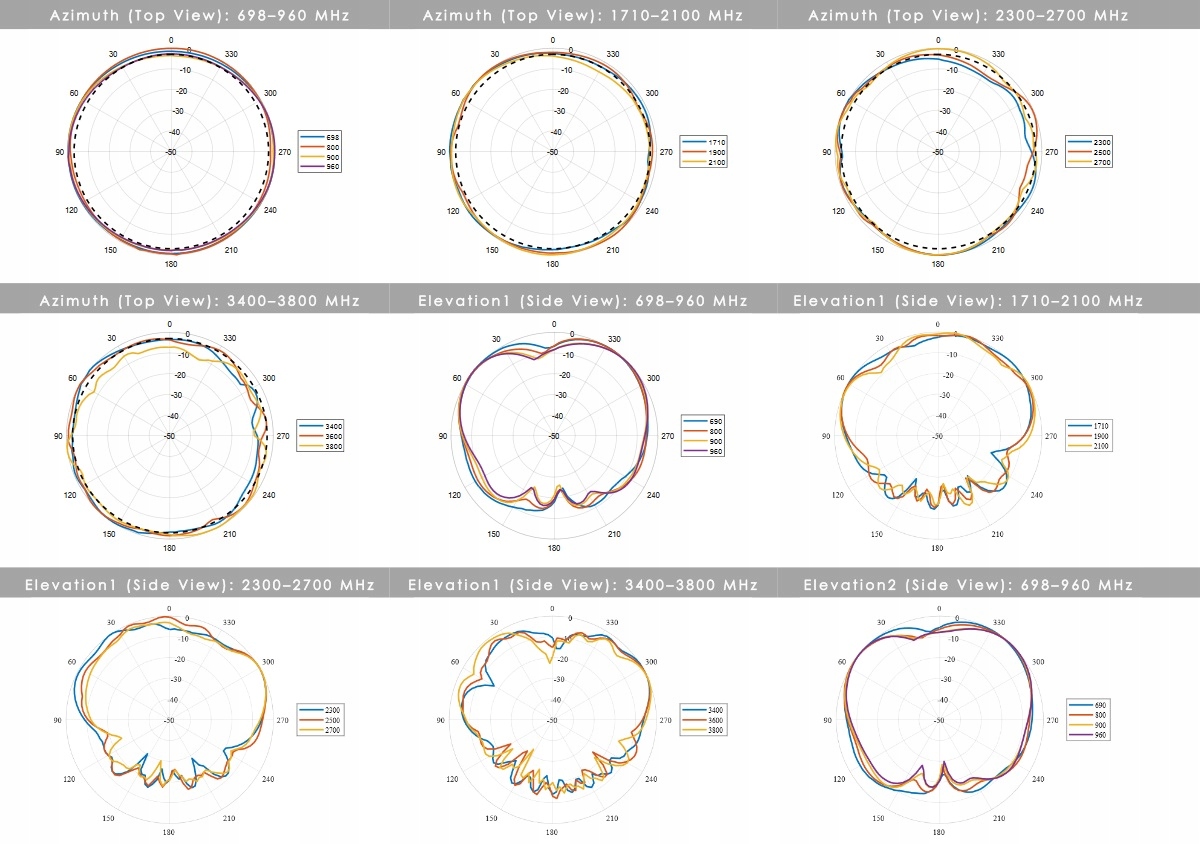

Діаграми спрямованості

Багато можливостей складання

Нова серія антен PUCK від Pointing пропонує легке встановлення з кількома варіантами кріплення. Зазвичай це включає:

- Насадка на шип - дві різні довжини (40 мм і 80 мм)

- Установка на вертикальну стійку (внутрішня та зовнішня установка для менших і великих стовпів)

- Горизонтальне кріплення на стовпі (наприклад, морські рейки)

- Магнітне кріплення

- Поверхневий монтаж (двосторонній скотч)

- Настінне кріплення

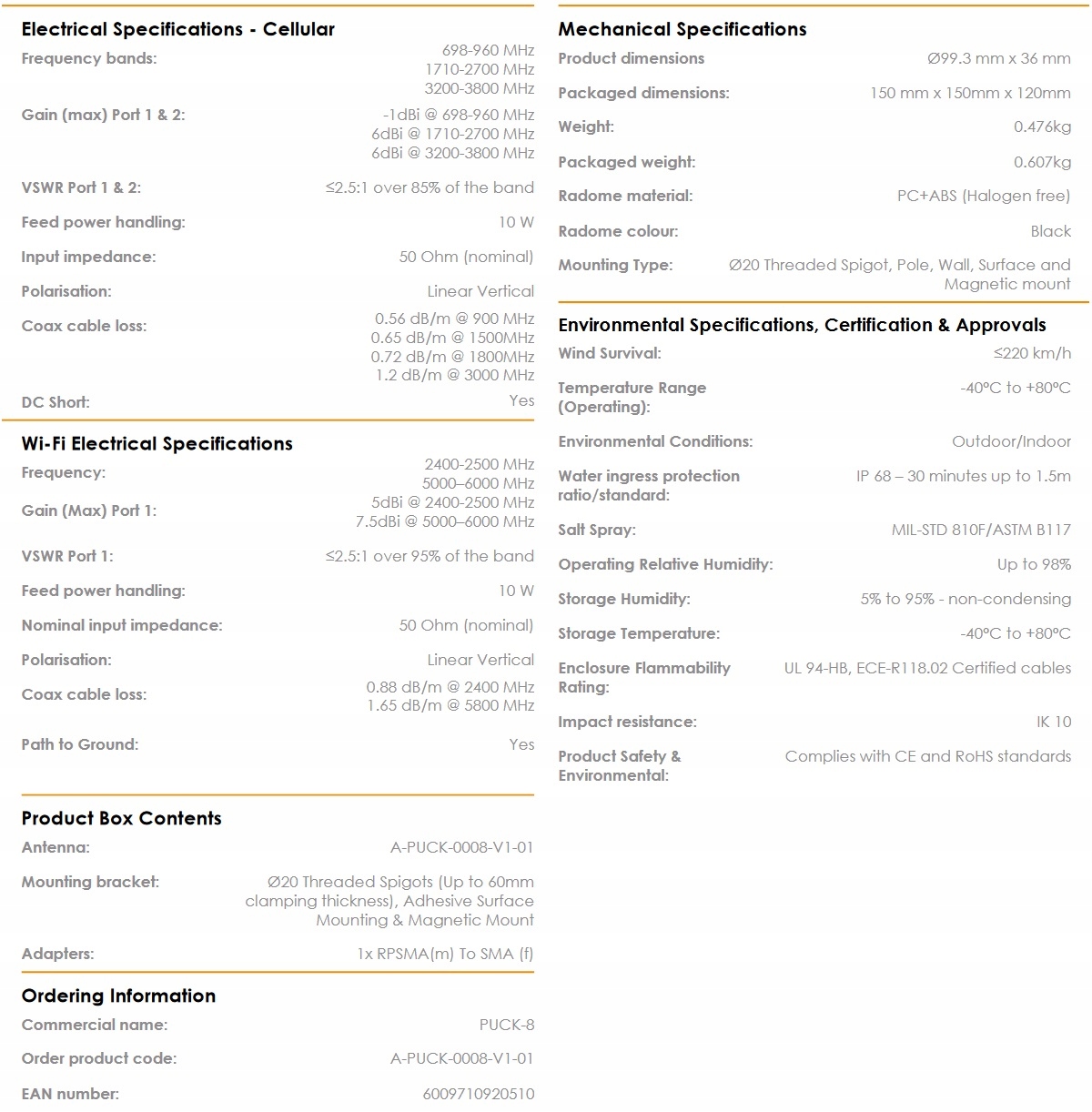

Найважливіші технічні характеристики:

Технічні характеристики
