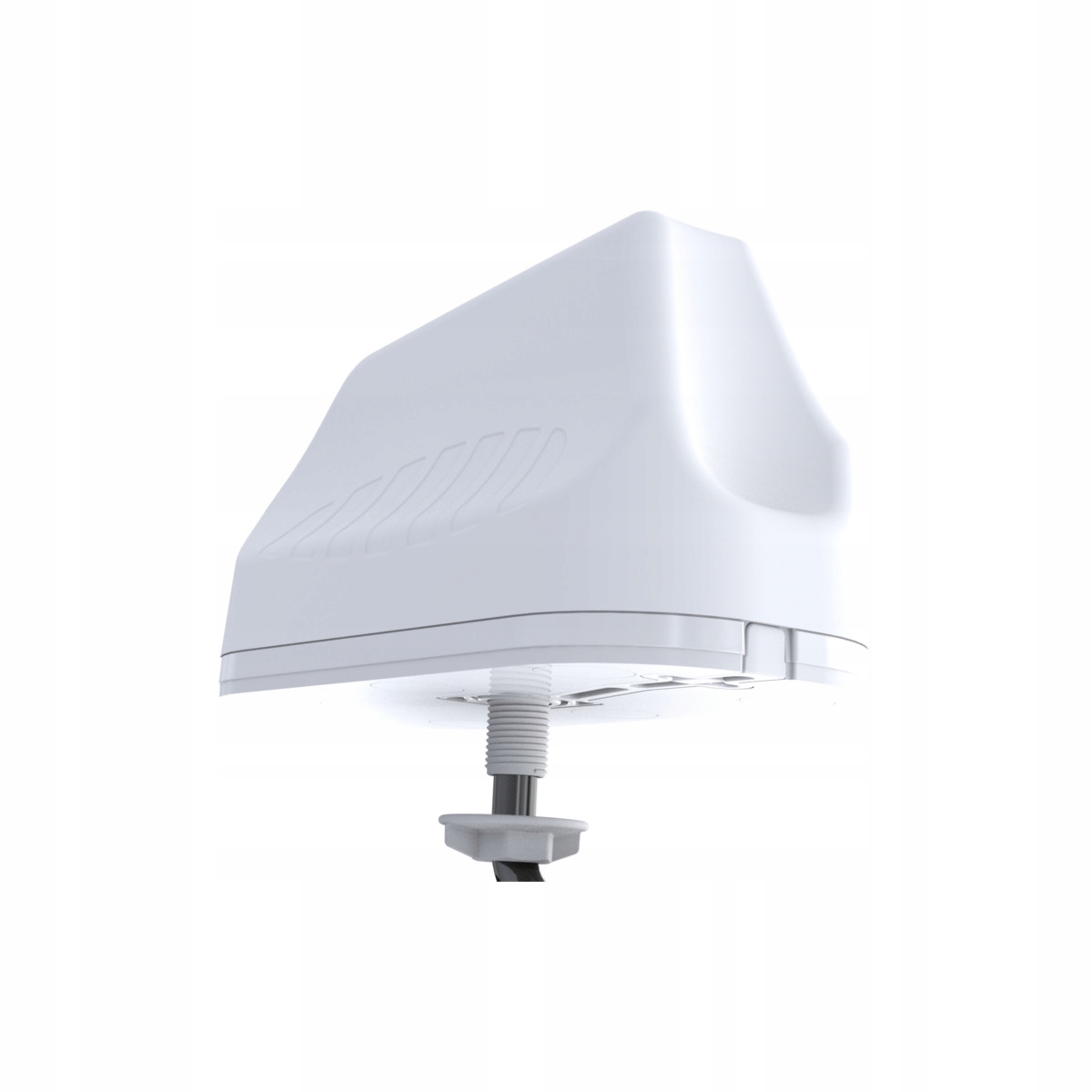

Автомобільна GPS-антена Poynting MIMO-3-14 LTE 5-в-1

Автомобільна антена Pointing 5in1 MIMO-3-14 LTE GPS

POYNTING Europe GmbH

Широкосмугова автомобільна антена Pointing 5in1 MIMO-3-14 4x4 LTE 6,2 дБі GPS/ГЛОНАСС 21 дБі

MIMO-3-14 є високоефективна багаточастотна антена 5 в 1 із чотирма антенами мобільні телефони та антену GPS/ГЛОНАСС. Чотири стільникові антени MIMO (для 2G/3G/ 4G) охоплюють сучасні діапазони від 690 МГц до 2700 МГц, а також нові З’являється спектр LTE і 5G для діапазонів CBRS 450 МГц і 3,5 ГГц, який стає популярним у різні міжнародні мобільні мережі LTE. Ультраширокосмугова продуктивність антена дозволяє використовувати її різними операторами та різними технологіями готовий до майбутніх стільникових технологій до 3,8 ГГц для програм 5G. П'яте Антена — це високоефективна активна система GPS/ГЛОНАСС, що працює при температурі до -40°C. MIMO-3-14 перевершує більшість конкурентів завдяки увазі до дизайну цю високоефективну антену. Діаграми спрямованості всіх елементів випромінювання забезпечує відмінний баланс між різноспрямованістю, різноманітність візерунків і хороші можливості випромінювання на бажаному висота. Це важливий критерій для транспортного та морського ринку. для чия антена була спеціально розроблена. Основне застосування – транспортні засоби комерційні/промислові, морські, M2M та інші системи Інтернету речей, що використовують широкий спектр радіотехнологій, зберігаючи при цьому майбутнє в широкій смузі частота.

Особливості продукту

- Надширокосмугові діапазони від 410 до 470 МГц, від 690 до 2700 МГц і від 3400 до 3800 МГц.

- Добре продумана конструкція декорельованих антен забезпечує відмінну якість Продуктивність MIMO в діапазонах стільникового зв’язку

- Зазначені вище функції зберігаються в діапазон від 690 до 3800 МГц у відповідних діапазонах, включаючи 450 МГц

- Містить високоефективна GPS/ГЛОНАСС антена

- Ретельний механічний дизайн забезпечує довговічність, стійкість до корозії, води та пилу (IP 68)

- Незалежність від площини заземлення: MIMO-3 має внутрішню площину заземлення заземлення, що робить антену придатною для використання в усіх типах програм поверхні.

Застосування антени

- Транспорт широкосмуговий доступ, автоматизація та телеметрія для автобусів, комерційних транспортних засобів, вантажівки та транспортні засоби громадської безпеки

- Промислова автоматизація, роботизовані машини та інша телеметрія систем M2M

- Автоматизація сільське господарство та сільське господарство, як-от M2M та IoT

- Широкосмуговий розподіл стільниковий зв'язок для кораблів/човнів (внутрішніх і прилеглих прибережних суден)

- транспортні засоби для видобутку та машинний зв'язок, телеметрія та автоматизація (M2M та IoT)

Діаграми продуктивності антени

Коефіцієнт хвилі напруги (КСВ)*

VSWR є міра ефективності передачі радіочастотної потужності від джерела живлення через лінію електропередачі до навантаження. В ідеальній системі 100% передається енергія, що відповідає КСВ 1:1, MIMO-3-14 забезпечує відмінне ефективність на всіх діапазонах з КСВ ≤2,5:1 при 90% смуги

* Виміряно з довжиною кабелю приблизно 2 м, Площа заземлення 650 x 650 мм і невикористані порти закінчуються навантаженням 50 Ω

Посилення в дБі

6,2 дБі становить пікове посилення для всіх діапазонів від 410 до 3800 МГц,

- отримати при 410-470 МГц: 1,5 дБі,

- посилення на 690-960 МГц: 2,2 дБі,

- посилення на 1710-2700 МГц: 6,2 дБі,

- посилення на 3400-3800 МГц: 4,8 дБі

Діаграми спрямованості

Діаграми спрямованості - GPS

Презентація автомобільної антени Poynting MIM

• Висота: 265,00
• Ширина: 211,00
• Глибина: 204,00
• Вага: 1,46

Високопродуктивна багаточастотна автомобільна антена 5-в-1 Poynting MIMO-3-14, 410 - 3800 МГц; 4X4 LTE (MIMO), 6,2 дБі, GPS/ГЛОНАСС 21 дБі. Ідеально підходить для автобусів, комерційних автомобілів, вантажівок і транспортних засобів громадської безпеки.
