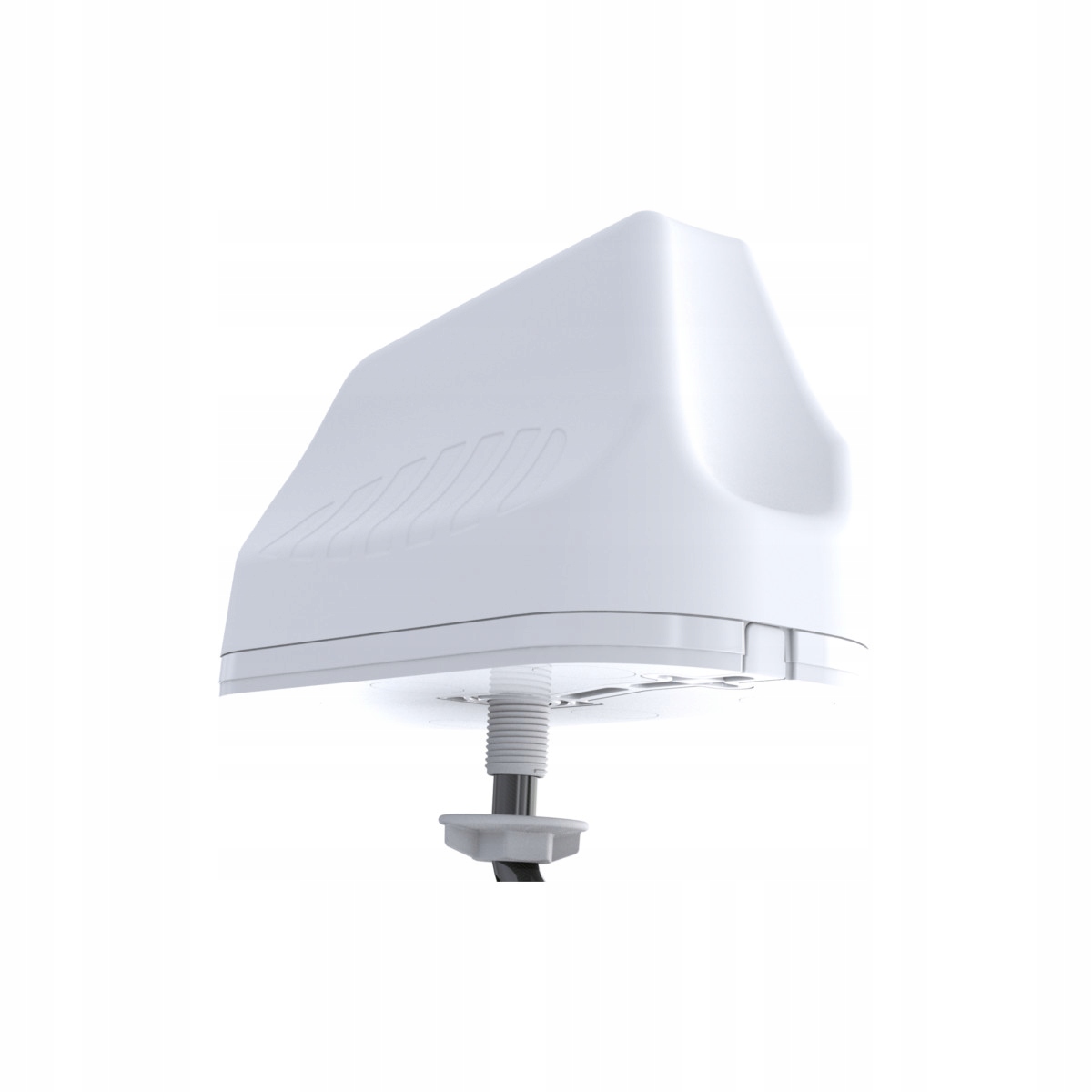

Автомобільна антена 3в1 Poynting MIMO-3-13 LTE GPS

Автомобільна антена Pointing MIMO-3-13 LTE GPS 3-в-1

POYNTING Europe GmbH

Широкосмугова автомобільна антена 3-в-1 Pointing MIMO-3-13 LTE 5,8 дБі GPS/ГЛОНАСС 21 дБі

Високопродуктивна багаточастотна антена MIMO-3-13 3in1, що забезпечує дві стільникові антени та одну GPS/ГЛОНАСС. Двокоміркові антени MIMO (для 2G/3G/4G) охоплюють сучасні діапазони від 690 МГц до 2700 МГц, а також новий спектр LTE і 5G для діапазонів CBRS 450 МГц і 3,5 ГГц, які стають популярними в різних міжнародних мережах мобільні телефони для LTE. Надширокосмугові характеристики антени дозволяють використовувати її різними операторами та різними технологіями та готовий до майбутнього стільникові технології до 3,8 ГГц для програм 5G. Третя антена високопродуктивна активна система GPS/ГЛОНАСС, що працює до -40 °C. MIMO-3-13 перевершує параметри більшості конкурентів завдяки увазі до дизайну цього високоефективна антена. Діаграми спрямованості всіх елементів випромінювання забезпечує відмінний баланс між різноспрямованістю, різноманітність візерунків і хороші можливості випромінювання на бажаному висота. Це важливий критерій для транспортного та морського ринку. для чия антена була спеціально розроблена. Основне застосування – транспортні засоби комерційні/промислові, морські, M2M та інші системи Інтернету речей, що використовують широкий спектр радіотехнологій, зберігаючи при цьому майбутнє в широкій смузі частота.

Особливості продукту

- Надширокосмугові діапазони від 410 до 470 МГц, від 690 до 2700 МГц і від 3400 до 3800 МГц.

- Добре продумані, декорельовані антени забезпечують чудову продуктивність MIMO в діапазонах стільникового зв’язку

- Наведені вище функції підтримуються від 690 до 5800 МГц у відповідних діапазонах, включаючи 450 МГц

- Включає високоефективну антену GPS /ГЛОНАСС

- Продумана механічна конструкція забезпечує довговічність, стійкість до корозії, води та пилу (IP 68)

- Незалежний літак Заземлення: MIMO-3 має внутрішню площину заземлення, завдяки якій антена підходить для використання на всіх типах поверхонь

Застосування антени

- Транспорт широкосмуговий доступ, автоматизація та телеметрія для автобусів, комерційних транспортних засобів, вантажівки та транспортні засоби громадської безпеки

- Промислова автоматизація, роботизовані машини та інша телеметрія систем M2M

- Автоматизація сільське господарство та сільське господарство, як-от M2M та IoT

- Широкосмуговий розподіл стільниковий зв'язок для кораблів/човнів (внутрішніх і прилеглих прибережних суден)

- транспортні засоби для видобутку та машинний зв'язок, телеметрія та автоматизація (M2M та IoT)

Діаграми продуктивності антени

Коефіцієнт хвилі напруги (КСВ)*

VSWR є міра ефективності передачі радіочастотної потужності від джерела живлення через лінію електропередачі до навантаження. В ідеальній системі 100% передається енергія, що відповідає КСВ 1:1, MIMO-3-13 забезпечує відмінне ефективність на всіх діапазонах з КСВ ≤2,5:1 при 90% смуги

* Виміряно з довжиною кабелю приблизно 2 м, Площа заземлення 650 x 650 мм і невикористані порти закінчуються навантаженням 50 Ω

Посилення в дБі

5,8 дБі становить пікове посилення для всіх діапазонів від 410-3800 МГц:

- Зміцнення на 410-470 МГц: 1 дБі

- Посилення на 690-960 МГц: 3,5 дБі,

- Посилення на частоті 1710-2700 МГц: 5,8 дБі,

- Підсилення на 3400-3800 МГц: 4 дБі

Діаграми спрямованості

Діаграми спрямованості - GPS

Презентація автомобільної антени Poynting MIMO-3-15 5in1 (відео)

• Висота: 265,00
• Ширина: 211,00
• Глибина: 204,00
• Вага: 1,31

Високопродуктивна багаточастотна автомобільна антена 3-в-1 Poynting MIMO-3-13, 410 - 3800 МГц; 2X2 LTE (MIMO), 5,8 дБі, GPS/ГЛОНАСС 21 дБі. Ідеально підходить для автобусів, комерційних автомобілів, вантажівок і транспортних засобів громадської безпеки.
