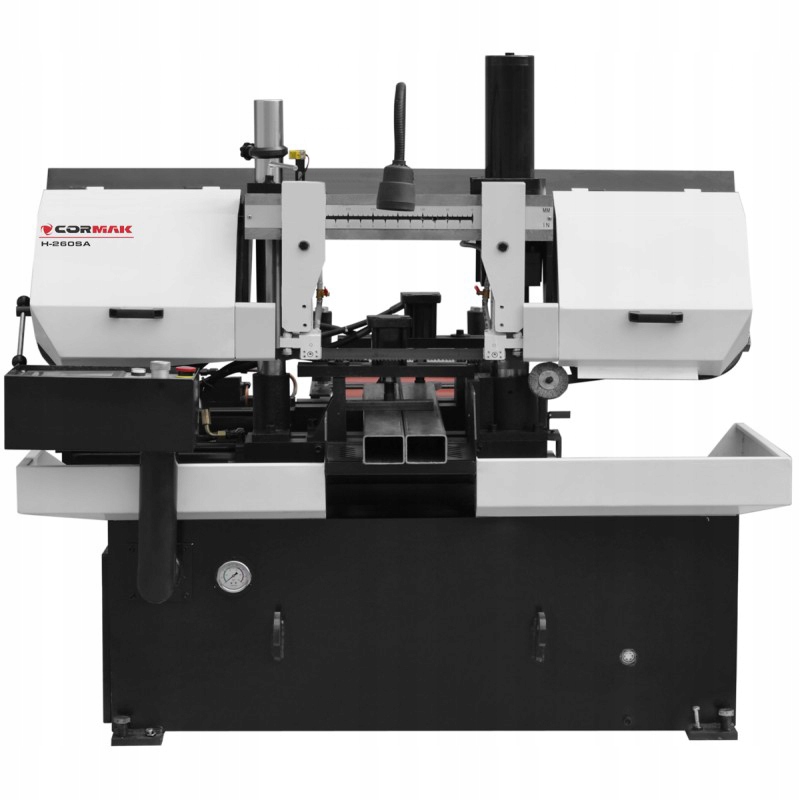

Автоматична стрічкова пилка по металу CORMAK H-260SA

Колонна стрічкова пилка CORMAK H - 260 HA - високоефективний верстат для автоматичного різання прутків, труб і профілів зі сталі, чавуну та кольорових металів. Міцний корпус і міцна рама пилки в поєднанні з колонковою структурою забезпечують чудову жорсткість і винятковий рівень стабільності під час різання навіть найскладніших металів. Машина для різання оснащена контролером PLC і простим у використанні сенсорним екраном.

Фреза дозволяє різати в ручному та автоматичному режимах.

Ручний режим дозволяє виконувати всі операції вручну з робочого столу машини.

Автоматичний режим – після включення верстата виконується весь цикл різання, тобто встановлення вирізаної деталі в лещата, переміщення її на певний розмір на відрізній стрічці, опускання різу. і піднімання на потрібну висоту після завершення різання відбувається без допомоги оператора.

Параметри розкрою, такі як кількість деталей, що вирізаються, їх розміри, швидкість відрізної стрічки, швидкість опускання рукояті задаються на панелі керування. Пристрій автоматично зупиняється після завершення серії різів, розриву ріжучої стрічки або виявлення іншої несправності системою керування різака.

Корпус машини виготовлений із чавуну, встановлений на жорсткій тривимірній пластинчастій конструкції корпусу. Всередині корпусу знаходяться: гідроагрегат, бачок охолоджуючої рідини з насосом і стружеприймачем. Сталева конструкція рами нахилена під кутом 3 градуси по відношенню до поверхні годівничного столу, що особливо вигідно при різанні прямокутних елементів і профілів.

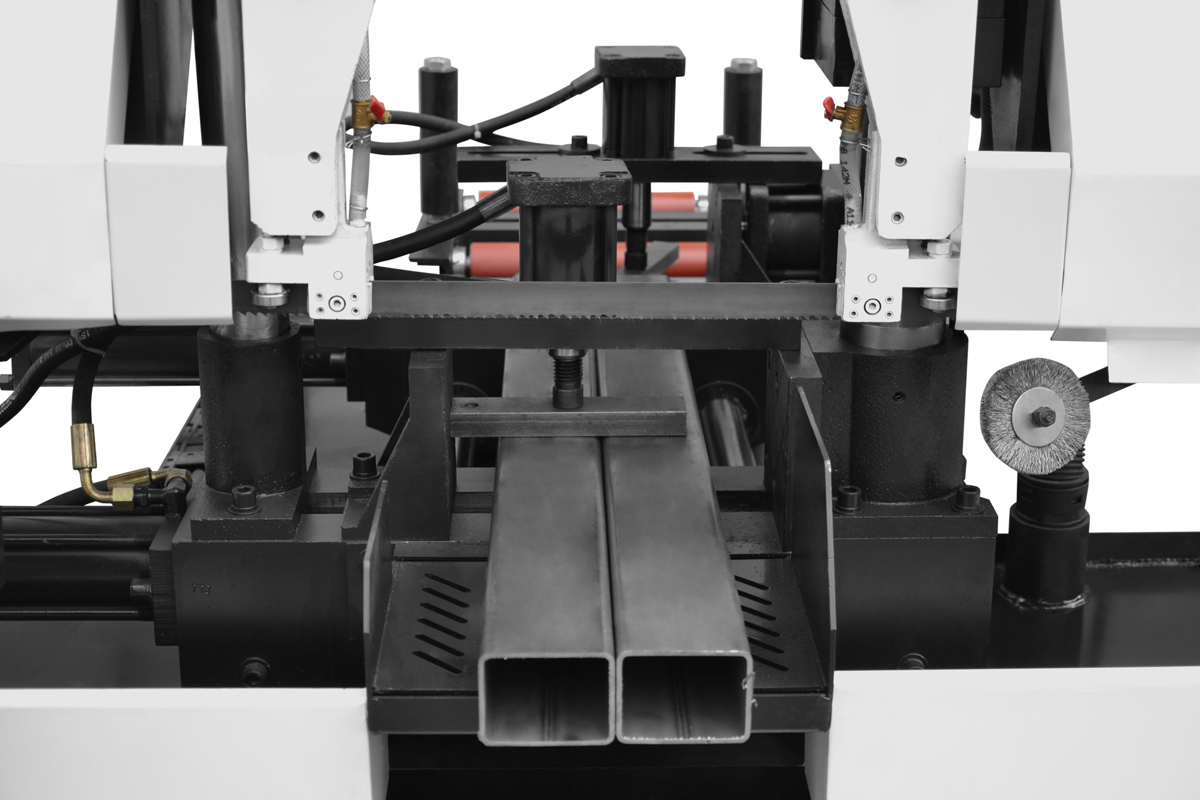

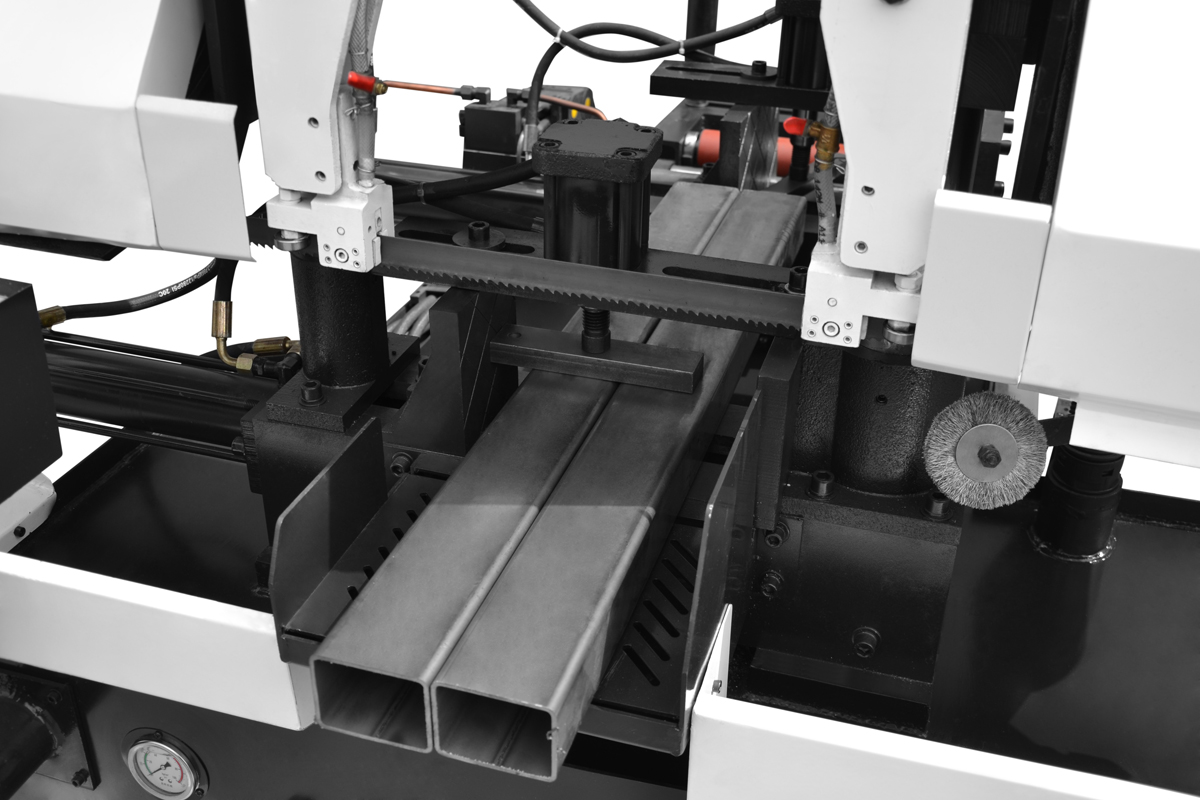

Привід ріжучої стрічки на основі двигуна з інверторним керуванням забезпечує плавне регулювання у широкому діапазоні швидкостей. Якщо пила ламається, верстат автоматично зупиняється. Точне ведення стрічки забезпечується напрямними, що складаються з направляючих підшипників і твердосплавних вставок. Рухома головка, що направляє стрічку, регулюється в залежності від розміру матеріалу, що розрізається, що забезпечує підвищену стабільність роботи стрічки. Максимальні параметри різання та подовжений термін служби пилки забезпечують система охолодження та щітка для очищення.

Гідравлічно примусове опускання важеля регулюється в широкому діапазоні за допомогою точного дросельного клапана. Система швидкої подачі дозволяє скоротити час різання окремих елементів.

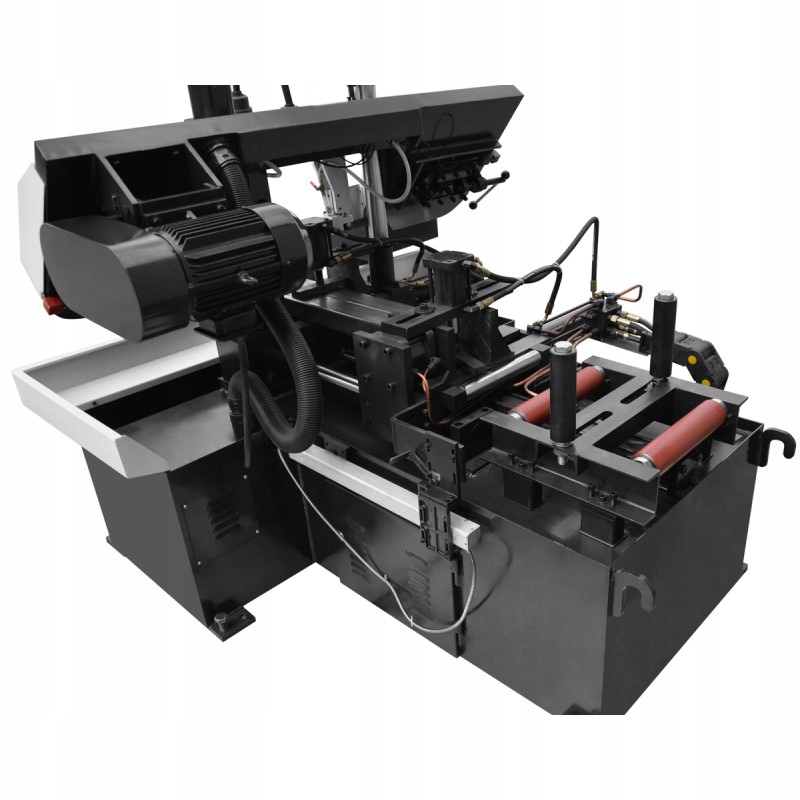

Гідравлічна система подачі матеріалу забезпечує повністю автоматичний цикл роботи машини. Контролер, оснащений рідкокристалічним дисплеєм, дозволяє програмувати роботу пили, сигналізує про закінчення матеріалу, повідомляє про помилки та інформує про кількість розрізаних секцій після запрограмованого часу. Максимальна довжина подачі матеріалу за один хід становить 500 мм з точністю +/- 0,2 мм на хід.

Інновації та виробництво серії напівавтоматичних і автоматичних фрез CORMAK відповідно до норм і стандартів, що відповідають сертифікатам ISO:90001 і ISO:140001, гарантують безпеку, якість і надійність продукту. Використання двигунів, ліцензованих відомим і шанованим на світовому ринку виробником, одним зі світових лідерів компанією ABB, гарантує тривалу і безвідмовну роботу.

Технічні дані

• Діапазон різання: Ø260 або 260 x 260
• Стрічка: 3150 x 27 x 0,9 мм
• Швидкість різання: 40/60/80 м/хв
• Загальна потужність: 3 кВт
• Гідравлічний агрегат: 0,75 кВт
• Насос охолоджуючої рідини: 0,09 кВт
• Хід живильника: 500 мм
• Вантажопідйомність: 1500 кг
• Розміри: 1600 x 1800 x 1550 мм
• Вага: 1000 кг

Стандартне обладнання

• робота в автоматичному циклі
• функція запам'ятовування положення руки
• вбудований гідравлічний блок< /li >
• функція запам'ятовування положення лещат
• зміна швидкості різання
• привідна щітка для очищення стрічки
• система охолодження
• біметалева стрічкова пилка < /li>
• Декларація відповідності CE
• DTR польською мовою
