Atte ASDC-12-124-HS
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 1
Оплачивая «Atte ASDC-12-124-HS», вы можете быть уверены, что данное изделие из каталога «Адаптеры» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

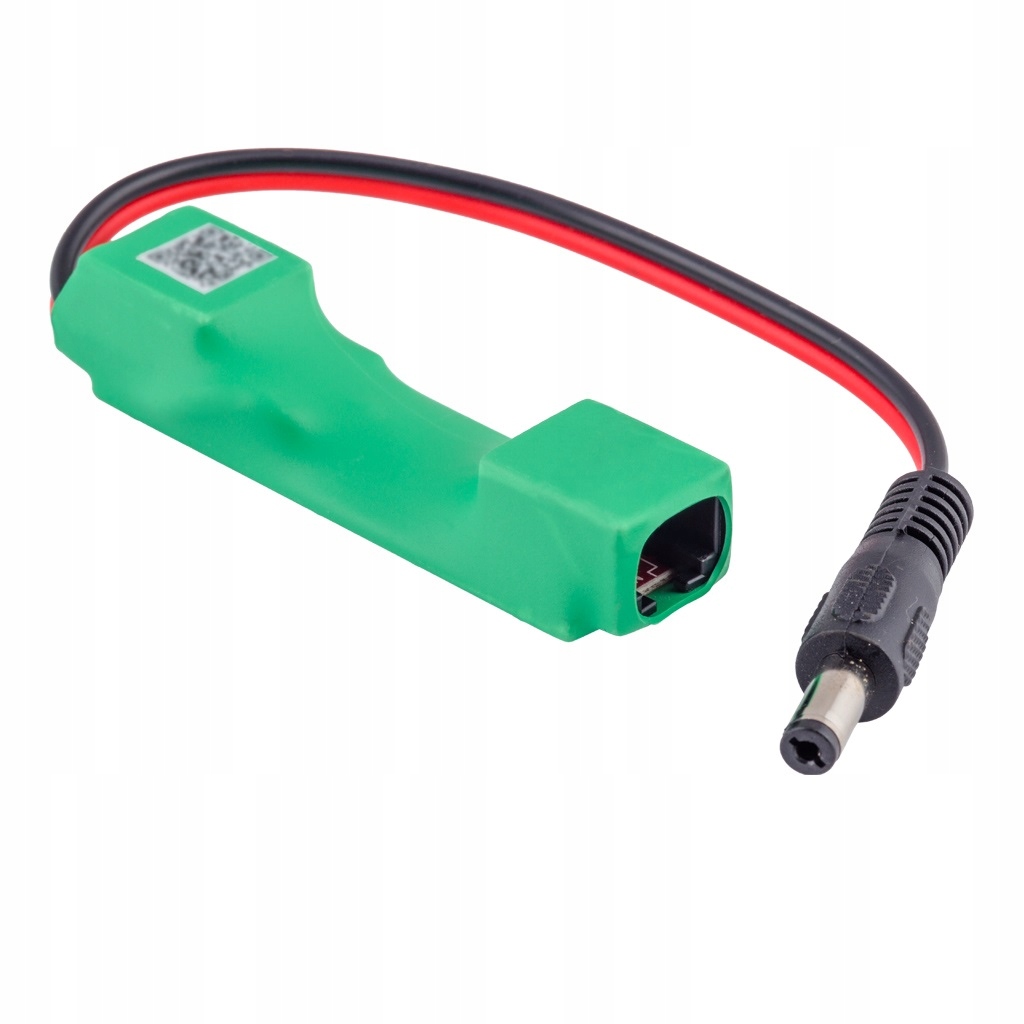

Адаптер PoE ATTE ASDC-12-124-HS
Адаптер PoE, Vin 35...56VDC, Vout_1 12VDC (вилка постійного струму), Vout_2=Vin (RJ45), Iout 1A, Pout 12 Вт, сумісний з комутаторами PoE PASSIVE і 802.3af, роз’єми RJ45/RJ45 + вилка постійного струму
Адаптер PoE ATTE ASDC-12-124-HS
Адаптер PoE зі зниженням напруги, Vin 35. ..56VDC, Vout_1 12VDC (вилка постійного струму), Vout_2=Vin (RJ45), Iout 1A, Pout 12W, сумісний з комутаторами PoE PASSIVE і 802.3af, роз’єми RJ45/RJ45 + вилка DC.
Під час проектування інсталяції пам’ятайте про максимальну потужність, доступну для всього шляху живлення:
- коли ми живимо адаптер від комутатора 802.3af, максимальний бюджет потужності на виході комутатора становить 15,4 Вт b> (загалом для камери та пристроїв 12 В)
- коли ми живимо адаптер від ПАСИВНОГО перемикача, наприклад
Приклад застосування:
ASDC-12-124 #01
Живлення від лінії PoE IP-камери та пристроїв 12 В - адаптер знижує напругу на розетці постійного струму до 12 В, а вихід RJ45 передає вхідну напругу
Призначення
ASDC -12-124-HS адаптер PoE знижує напругу на розетці постійного струму до 12 В і в той же час передає живлення PoE на вихід RJ45. Завдяки цьому ми можемо одночасно живити IP-камеру та додаткові пристрої 12 В, такі як обігрівач, інфрачервоний підсвічувач або мікрофон, від однієї лінії PoE. Пристрій може живитися від комутатора 802.3af або PoE PASSIVE.
НАЙВАЖЛИВІШІ ХАРАКТЕРИСТИКИ:
- Зменшення напруги PoE від 48 В до 12 В – доступне на розетці постійного струму (освітлювач, мікрофон, обігрівач)
- передає живлення PoE від входу до виходу RJ45 (живлення камери)
- може живитися від комутатора 802.3af або PASSIVE PoE
- маленький розмір модуля
Під час проектування установки пам’ятайте про максимальну доступну потужність для всього шляху живлення:
- коли ми живимо адаптер від Комутатор 802.3af максимальний бюджет потужності на виході комутатора становить 15,4 Вт (загалом для камери та пристроїв 12 В)
- якщо ми живимо адаптер від ПАСИВНИЙ перемикач, наприклад,
корпус HS (термоусадка) є добре -продумане рішення, що забезпечує теплоізоляцію і мінімально можливі габарити пристрою. Невеликий розмір надає ширші можливості для вибору місця монтажу.
Приклад застосування
Технічні характеристики
Підтримувані джерела живлення PoEPASSIVE PoE802.3af, роз’єми RJ-45 (сторона комутатора) - Вхідна напруга RJ-45 (з боку камери) - Вихідна напруга Vout_2DC штекер - Вихідна напруга Vout_1 Вихідна напругаVout_1 = 12 В постійного струму +/-3% - Штекер постійного струму (центр +)Vout_2 = Vin - RJ-45 (PoE)PoE PINS: 4,5 ( V+) 7, 8 (V-) Вихідний струм 1 A (розетка постійного струму) Вхідна напруга 35 ... 56 В постійного струму (PoE) ШТИРКИ PoE: 4,5 (V+) 7,8 (V-) Захист порту RJ45 (сторона комутатора): Захист від перевантаження 1 A з автоматичною зворотною сигналізацією Червоний Світлодіод всередині гнізда RJ-45 - наявність вихідної напругиКонструкція корпусуІзоляційна поліетиленова плівкаСтупінь захистуIP20Робоча температура-25 ... +40°CРозміри75 x 21 x 17 ммВага0,015 кг
