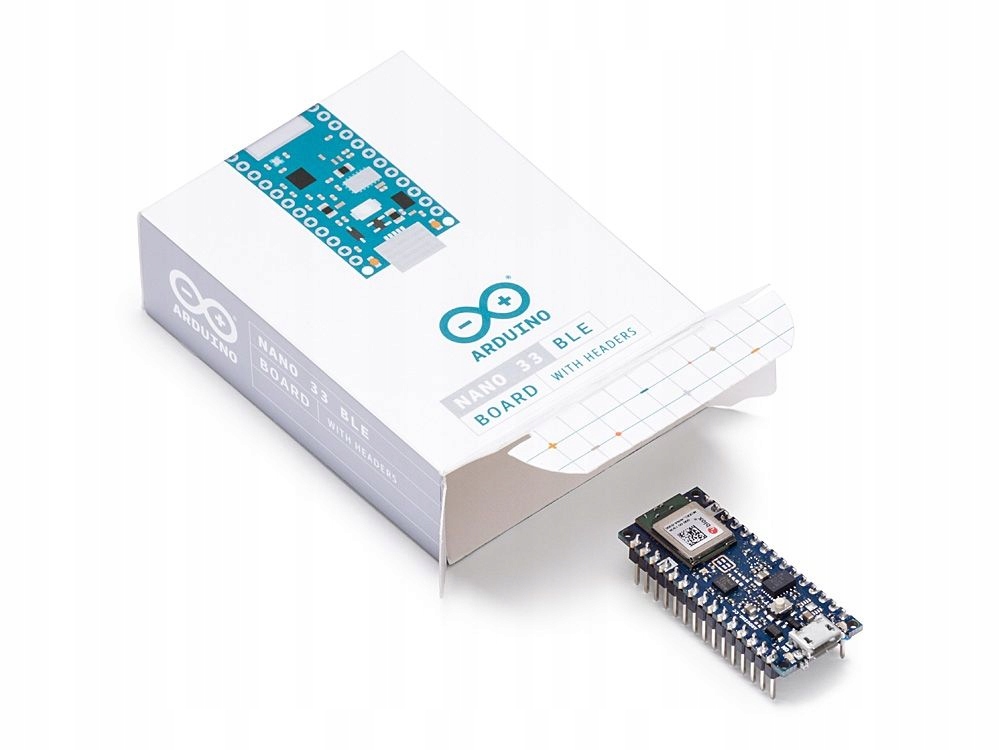

Arduino Nano 33 Ble (з роз’ємами) ABX00034

Arduino Nano 33 BLe у найменшому корпусі з усього сімейства Arduino (45 мм x 18 мм) із Bluetooth Low Energy b> і вбудований інерційний датчик. Плата розвинулася на основі традиційної Arduino Nano. Базова версія Nano є чудовим винаходом і дуже корисна для багатьох проектів, а Nano BLE відкриває ще більше можливостей! Перш за все, модуль BLE, найновіше та найбільш енергоефективне рішення, яке ефективно використовує ту ж технологію, що використовується в найсучасніших електронних пристроях на ринку, таких як бездротові навушники та інші. Все це робиться завдяки потужному чіпу nRF52849 від Nordic Semiconductors (оновлення Bluetooth 4.2 підтримується ESP32). По-друге, Cortex-M4F із частотою 64 МГц (порівняно з 16 МГц у стандартному Nano та 48 МГц у Nano IoT) і збільшенням пам’яті до 1 МБ Flash та 256 КБ SRAM (порівняно з 256 КБ та 32 КБ відповідно в IoT) дає набагато більше простору для більшої кількості розширене програмування .

Крім того, ми отримуємо повну сумісність зі стандартними конструкціями Nano з таким самим розташуванням контактів (але з більшою кількістю змінних штирів ШІМ - від 6 у Nano до 12 у BLE, і робоча напруга 3,3 В замість 5 В!) і набір ресурсів бібліотеки, що швидко зростає, для основних програм, розроблених Arduino. Якщо вам потрібні WiFi або хмарні рішення, ознайомтеся з платою Nano IoT, якщо вам потрібна плата з кращими функціями, ознайомтеся з Nano BLE Sense. Якщо вас цікавить більш економічний варіант виробництва, зверніть увагу на Nano Every.

Технічні характеристики Arduino Nano BLE:

• USB: Micro Type B
• Чіп: M4 Nordic Nrf52840
• Частота: 64 МГц
• Пам'ять: 1 Мб Flash, 256 Кб SRAM,
• Інтерфейси: USB, SPI, UART, I2S
• Напруга: вхідна 5 В, робоча 3,3 В,
• Розводка: 14 цифрових, 14 ШІМ, 8 аналогових
• Розміри: 45 x 18 мм

Деталі щодо використання Arduino BLE

Попередження:

На відміну від більшості плат Arduino, Arduino Nano BLE працює при напрузі 3,3 В. Максимальна напруга, яку можуть витримати контакти введення/виведення, становить 3,3 В. Подача напруги вище 3,3 В на будь-який контакт введення/виведення може пошкодити плату.

Параметри живлення:

• Vin: цей контакт можна використовувати для живлення плати від джерела постійного струму. При подачі живлення через цей штифт живлення USB відключається. Цей контакт є входом INPUT. Необхідно дотримуватися обмежень напруги, щоб забезпечити належну роботу плати.
• 5 В: цей контакт виводить 5 В на плату, коли живиться від роз’єму USB. Примітка: щоб це працювало, міст VBUS має бути замкнутий на задню частину плати. Якщо ви живите плату від контакту VIN, ви не отримаєте жодних регульованих 5 В, навіть якщо ви зробите зварювальний міст.
• 3,3 В: цей контакт виводить 3,3 В через вбудований регулятор напруги. Для низької потужності закоротіть перемичку 3V3 на задній панелі плати та використовуйте батарею як 3V3
• Світлодіод увімкнено: Цей світлодіод під’єднано до входу 5V від USB або VIN.
• Виводи I2C: На відміну від інших плат Arduino Nano, виводи A4 і A5 мають внутрішнє підтягування та заздалегідь використовуються як шина I2C, тому їх не рекомендують використовувати як аналогові входи
• NFC: можна підключити антену NFC між контактами D7 і D8, щоб увімкнути Bluetooth NF
