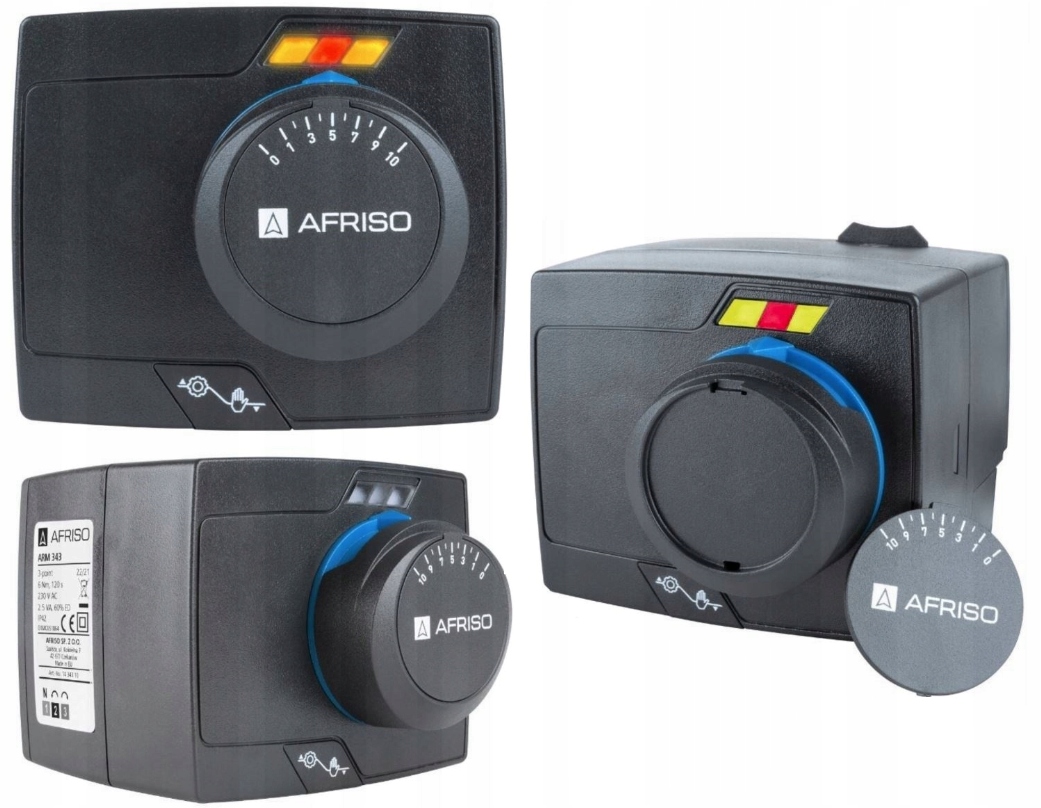

3-ТОЧКОВИЙ ПРИВОД AFRISO ARM 343 PROCLICK

Електричні приводи ARM ProClick призначені для керування поворотними змішувальними клапанами, для яких потрібен максимальний крутний момент 6 Нм. Діапазон їх обертання становить 90°. Також можна керувати приводом в ручному режимі за допомогою ручки, двостороння шкала на якій визначає ступінь відкриття клапана. Великі світлодіоди вказують напрямок обертання клапана та роботу допоміжного перемикача. Ручне обертання клапана можливо завдяки зручній у використанні кнопковій муфті. Приводи постачаються з електричним кабелем довжиною 2 м з чітко позначеними кольорами проводами. Кабель підключається до приводу через штекер, захищений кришкою.Привід ARM ProClick монтується на змішувальні клапани ARV ProClick без використання інструментів і без додаткових деталей або перехідників. Приводи ARM ProClick також можна встановлювати на клапани ARV попереднього покоління та на клапани інших виробників.

• Напруга живлення: 230 В змінного струму
• Час обертання на 90°: 120 секунд< /li>
• li>
• крутний момент: 6 Нм
• довжина: 126
• тип керування: 3-точковий

Збірка без інструментів:

a.Обертовий змішувальний клапан ARV ProClick

b. Електричний привід ARM ProClick

Інтуїтивно зрозуміле керування та простота використання

c. Світлодіодні діоди

• За допомогою чітких світлодіодних діодів привод сигналізує про напрямок обертання, що дозволяє швидко діагностувати його роботу

d. Зручна ручка

• Велика ручка з чітким індикатором налаштування дозволяє легко та точно керувати приводом у ручному режимі

f. Кнопка режиму роботи

• Проста у використанні кнопка дозволяє змінювати режим роботи приводу з автоматичного на ручний.

e. Кабель зі знімним штекером

• Кабель керування підключається до переробленого приводу за допомогою штекера. Це полегшує встановлення самого приводу та виконання електричних з’єднань.

Поширене запитання:

Чи обладнано електричний привід ARM/ARM ProClick кінцевими вимикачами?

• Так. Кожен електропривід ARM/ARM ProClick оснащений кінцевими вимикачами. Їх завдання – відключити напругу в крайніх положеннях актуатора – змішувальний клапан повністю відкритий і повністю закритий.

Чи можуть актуатори AFRISO ARM/ARM ProClick працювати з кутом повороту більше ніж 90°?

h2>

• Приводи ARM/ARM ProClick від AFRISO, завдяки встановленим кінцевим вимикачам, дозволяють приводу працювати лише під кутом повороту 90° .

Яка різниця між 2-точковим керуванням і 3-точковим і пропорційним приводом? Яке керування вибрати?

2-точкове керування має дві робочі точки: поворот клапана ліворуч і поворот клапана праворуч. Від актуатора йдуть три дроти (нульовий і два струмових). На один із струмових проводів (чорний) постійно подається напруга. У цей момент актуатор повертається в одну зі сторін, залежно від положення перемички. Якщо напругу подати також на другий провід (коричневий), клапан почне обертатися в іншу сторону. Неможливо зупинити привод у проміжному стані. Привід працює, поки не досягне одного з кінцевих станів і не вимкнеться кінцевим вимикачем. Можливе живлення 230 В змінного струму або 24 В змінного струму.

• Такі приводи встановлюються на клапанах, які працюють у функції перемикання, наприклад, між двома теплоприймачами.

3-точкове керування має 3 робочі точки: поворот клапана вліво, поворот клапана вправо, зупинка клапана. Цей актуатор, як і 2-точковий актуатор, також має три дроти (нульовий і два струмових), але можливо, що на жоден з струмових проводів не подається напруга, що означає, що привод можна зупинити в проміжній точці . Можливе живлення 230 В змінного струму або 24 В змінного струму.

• Такі приводи використовуються в системах змішування, наприклад, для гарячої води з котла та холодної води, яка повертається з установки.
• Пропорційне керування також плавно контролює обертання клапана. Завдяки своїй конструкції це дуже точне керування. Пропорційний привод повинен працювати з пропорційним регулятором і живитися від 24 В змінного струму або 24 В постійного струму. Від актуатора йдуть 4 дроти - два для живлення ("+" і "-") і два для відповідного підключення до контролера ("Y" і "U"). Контролер посилає на ці дроти короткі імпульси, а потім після кожного імпульсу перевіряє, як ця дія вплинула на установку. Якщо необхідні зміни, дається інший імпульс. Однак, якщо зміна не потрібна, контролер не подає напругу на жоден з проводів. Ці імпульси можуть бути в одному з таких діапазонів: 0...10 В, 2...10 В, 0...20 мА, 4...20 мА.
• Такі приводи використовуються у змішувальних системах, де дуже важлива стабілізація температури змішаного середовища, наприклад, у холодильних установках, системах кондиціювання повітря та рідше в опалювальних установках.

Як працює привод в автоматичному режимі? і ручному режимі?

h2>

• Привід в автоматичному режимі роботи встановлює клапан у положення, встановлене контролером, підключеним до нього. Привід не є автономним пристроєм, який автоматично регулює роботу клапана. Виконавчий механізм - це виконавчий елемент, який приймає сигнали від регулятора - відповіді
