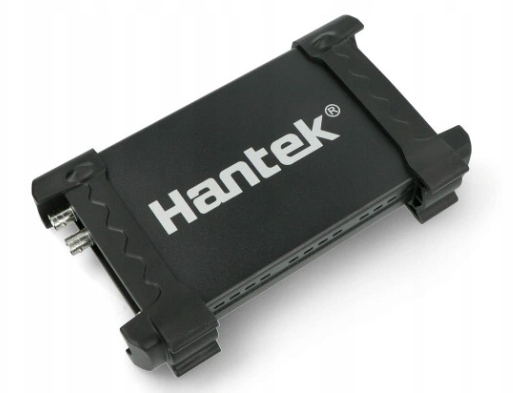

Цифровий осцилограф Hantek6022BE USB для ПК

Осцилографи серії Hantek6000 — це цифрові осцилографи, що працюють у реальному часі. Використання дуже популярного інтерфейсу USB дозволяє спостерігати за електричними сигналами на екрані комп’ютера. Приваблива ціна, технічні параметри та додаткові вимірювальні та математичні функції роблять його вартим уваги навіть для складних вимірювань.

Характеристики:

• Інтерфейс зв'язку USB 2.0, не вимагає зовнішнього джерела живлення (живлення від порту USB)
• ідеальне використання для ноутбук, робота в полі (невелика вага)
• розміри (мм): 205(Д) x120(Ш) x35(В)
• висока ефективність: 48MS/s real- дискретизація часу,
• li>
• смуга пропускання 20 МГц
• програмне забезпечення працює в операційних системах: Windows 7/8/10, Windows NT, Windows 2000, Windows XP, VISTA
• 23 функції вимірювання
• li>

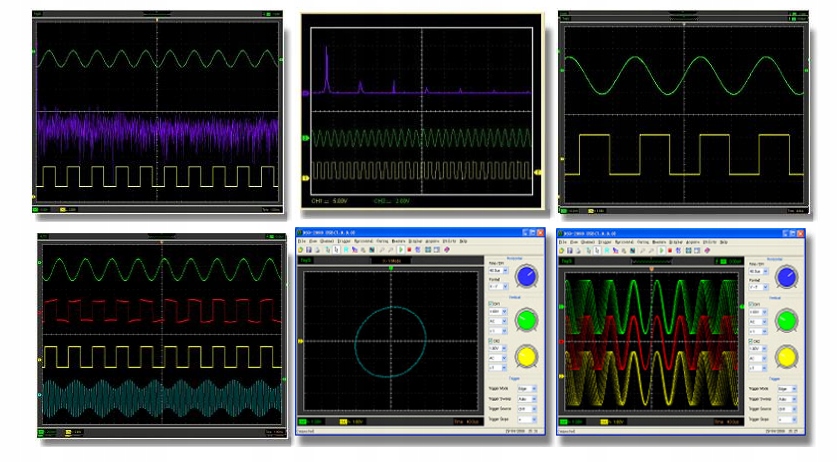

• можливість виконання математичних операцій над сигналами (додавання, віднімання...)
• можливість збереження сигналів: текстовий файл, jpg Графічний файл /bmp, файл MS excel/word, CSV.
• Аналіз ШПФ
• Сумісність із LabVIEW®

Опис математичних функцій:

• Додавання - додавання CH1+CH1
• Віднімання віднімання CH1-CH2 або CH2-CH-1
• Множення - множення CH1 * CH2
• Ділення - ділення CH1 : CH2 або CH2 : CH1
• Аналіз ШПФ - спектральний аналіз за допомогою методу швидкого перетворення Фур'є

Параметри адаптера осцилографа Hantek6022BE:

• модель: Hantek6022BE
• кількість каналів: 2 канали
• смуга пропускання: 20 МГц
• вхідний опір: 1МОм 25пФ
• вибірка: 48 мс/с
• вхідний зв’язок: постійний струм
• роздільна здатність конвертера: 8 біт
• li>
• вхідна чутливість: 10 мВ-5 В (9 кроків)
• Точність постійного струму: ±3%
• діапазон часової бази: 4ns-5ks
• входи захисту: затискний діод
• режим X-Y: так
• EXT. вхід: ні
• режими тригера: автоматичний, звичайний, одноразовий
• регулювання рівня тригера: так
• джерело тригера: CH1, CH2
• розмір буфера: 1M
• вимірювання курсора: так
• математичні функції: ШПФ, додавання, віднімання, множення, ділення
• курсори: частота, напруга

Програмне забезпечення:

Програмне забезпечення працює з такими операційними системами: Windows 7/8/10, Windows NT, Windows 2000, Windows XP, VISTA

Відео презентація продукту: https://youtu.be/2cJJ5mnDwV0

Набір включає:

• Осцилограф Hantek6022BE x1 шт.
• Щуп осцилографа PP-80 з дільником 1:1/1:10 x 2 шт.
• Кабель USB x1 шт.
• програмне забезпечення на CD x1 шт
• гарантійний талон 24 місяці х 1 шт.
• оригінальна коробка
