3 СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ СПЛІТТЕР + ВІЛЬНИЙ СТІК
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 261
Заказывая «3 СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ СПЛИТТЕР + СВОБОДНЫЙ СТОК», вы можете быть уверены, что данное изделие из каталога «Гидравлическая система» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
3-СЕКЦІЙНИЙ РОЗПОДІЛЬНИК P40
З ОДНІЄЮ ПЛАВАЮЧОЮ СЕКЦІЄЮ
Виробництво:
Оригінальний продукт торгової марки Badestnost, символ виробника: 03P40 A1A1K16 GKZ1; символ: 1.10.00.033
Застосування:
Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.
Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.
Плаваюча секція, також відома як вільний потік, використовується, серед іншого, для снігоочисників або фронтальних навантажувачів TUR. Він забезпечує вільний рух поршневого штока в гідроциліндрах. Захищає від пошкоджень елементи, які безпосередньо контактують із землею, наприклад, лезо плуга.
Технічні дані:
Рекомендований потік масла в системі: 0 - 40 л/хв. Приклад керування: три приводи подвійної дії.
Можливість послідовного підключення до існуючої системи (потрібна натискна муфта).
Перші два трипозиційних важеля (1 - 0 - 2), підпружинені, тобто самі повертаються у вертикаль:
- Нейтральне положення 0 (важіль поставлений вертикально) шток приводу стоїть - масло йде в перелив.
- Робоче положення 1 (важіль поставлено похило вперед), шток приводу висувається.
- Робоче положення 2 (важіль встановлений у похилому положенні назад) шток поршня приводу втягується
Третій чотирипозиційний важіль (1 - 0 - 2 - 3) ), три положення (1 - 0 - 2) на пружині (важіль повертається у вертикальне положення), положення (3) плаваюче на засувці (важіль зупиняється в плаваючому положенні):
- Положення 0 нейтральне (важіль встановлено вертикально) шток приводу стоїть - масло йде в перелив.
- Робоче положення 1 (важіль встановлено в переднє діагональне положення), шток поршня приводу висувається.
- Робоче положення 2 (важіль встановлений у діагональному положенні назад), шток приводу втягується.< /li>
- Плаваюче положення 3 із засувкою (важіль встановлено в максимально переднє положення), шток поршня приводу працює вільно, висувається і втягується вільно під дією сил.

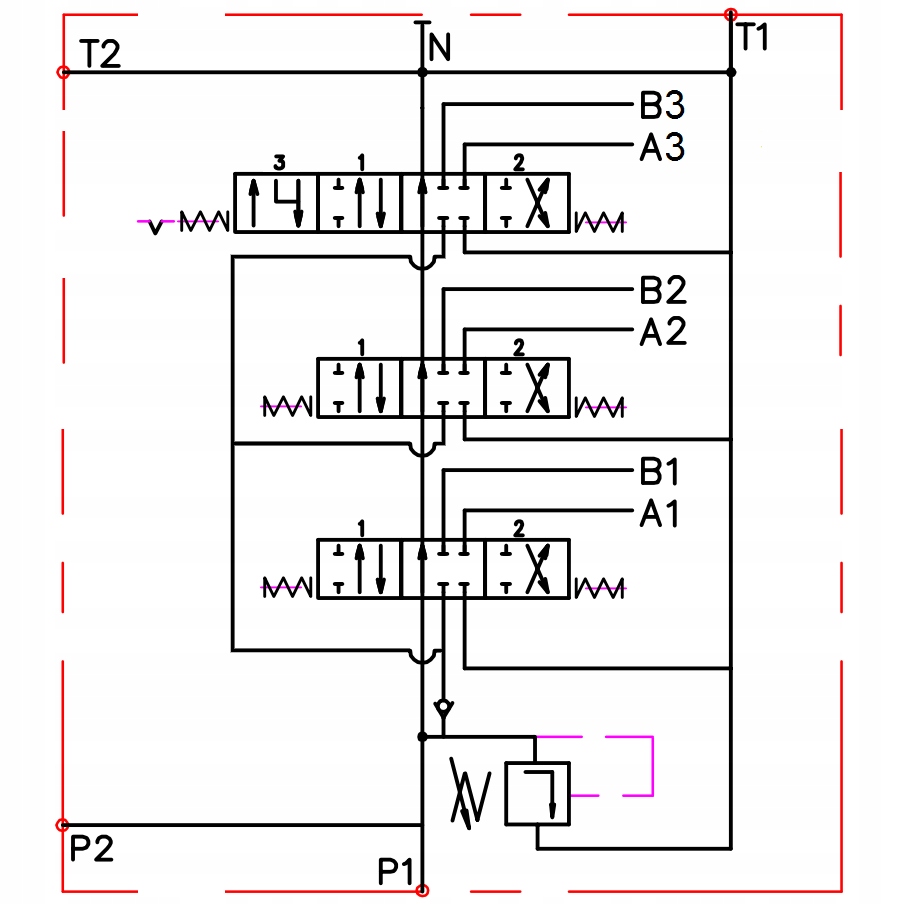

Z гідравлічна схема розподільника з правого боку:

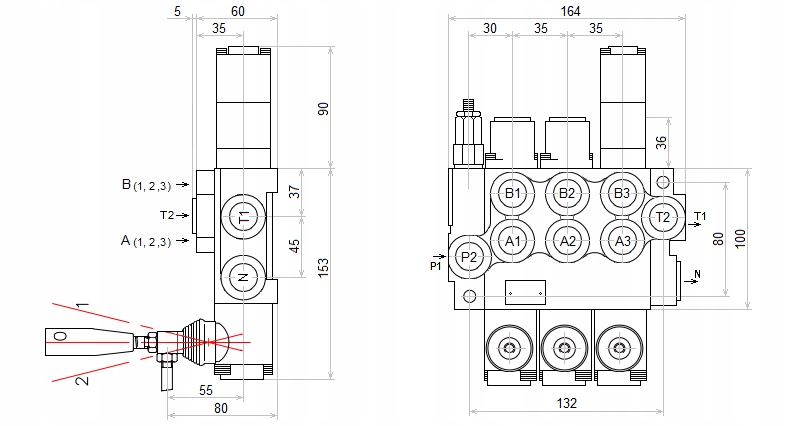

Підключення:
- Подача від насоса (P1, P2): внутрішня різьба BSP 1/2''
- Повернення до резервуар (T1, T2): внутрішня різьба BSP 1/2''
- Секції (A1, A2, A3, B1, B2, B3): внутрішня різьба BSP 3/8''
- Послідовне з’єднання (N): внутрішня різьба BSP 1/2 дюйма
Діапазон тиску:
- Максимальний тиск подачі: 250 бар
- Максимальний тиск на зворотній лінії: 50 бар
- Максимальний тиск на секціях: 300 бар
Тиск відкриття перепускного клапана збільшується пропорційно збільшення потоку:
180 бар при 10 л/хв
190 бар при 20 л/хв
200 бар при 30 л /хв
210 бар при 40 л/хв
Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори
Рекомендовано перевірити і встановіть відповідний тиск перед запуском.
Можливість саморегулювання, зміна повного оберту на 30 бар.
Типи масла, рекомендовані AGRICOLA:
- Розріджена високоякісна олія: LOTOS AGROL BOXOL 26
- Гуща високоякісна олія: FUCHS AGROFARM HYDRATEC HVI 46
Рекомендований діапазон температури масла:
- Допустима температура навколишнього середовища: від -40 C до +60 C
- Допустима температура масла: від -15 C до +80 C
