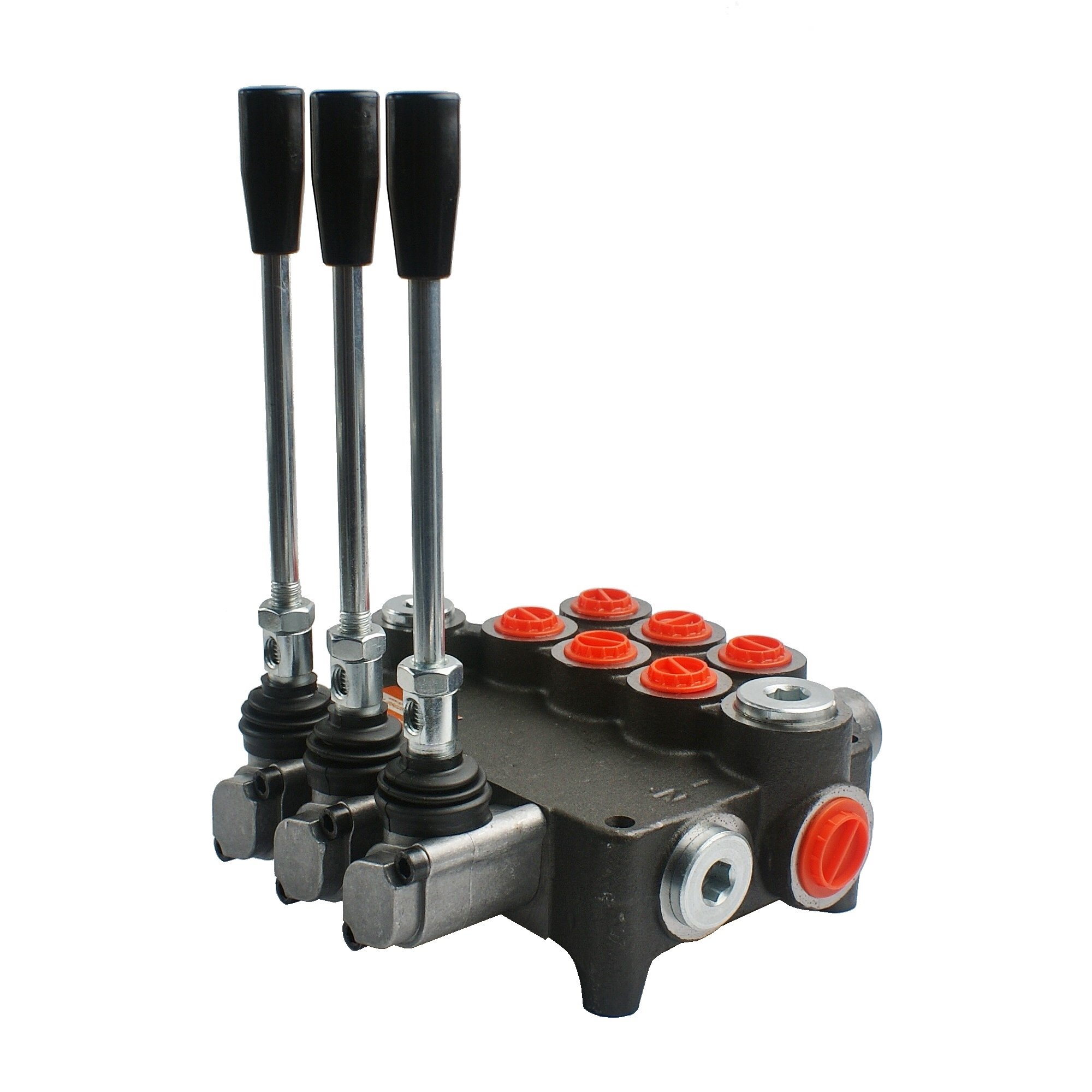

3-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК P80

З ОДНІЄЮ СЕКЦІЄЮ З ЗАСУВКОЮ

Виробництво:

Оригінальний продукт Badestnost Болгарія марка, символ: 1.10.10.031; символи виробника:

Призначення:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в широкому розумінні.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, зубри, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Завдяки важелю із засувкою розподільник ідеально підходить для керування гідравлічний двигун. Ви можете запустити двигун і відійти від розподільника без необхідності постійно тримати важіль.

Технічні дані:

Рекомендований потік масла в системі: 0 - 80 л/хв. Приклад управління: гідравлічний двигун в обох напрямках і два циліндри подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна напірна втулка).

Керування:

Перший трипозиційний важіль (1 - 0 - 2), з фіксатором, тобто утримує положення в робочому положенні за допомогою сам:

• Нейтральне положення 0 (важіль вертикально) двигун або привод стоять - масло йде в перелив.
• Робоче положення 1 (важіль встановлений у передньому діагональному положенні) двигун обертається вліво або поршневий шток приводу висувається.
• Робоче положення 2 (важіль встановлений у діагональному положенні назад) двигун обертається праворуч або поршневий шток приводу втягується .

Ще два трипозиційних важеля (1 - 0 - 2), підпружинені, тобто повертаються в нейтральне положення самостійно:

• Нейтральне положення 0 (важіль поставлений вертикально), шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлений похило вперед) поршневий шток приводу висувається.
• Робоче положення 2 (важіль у діагональному положенні назад) поршневий шток приводу втягується.

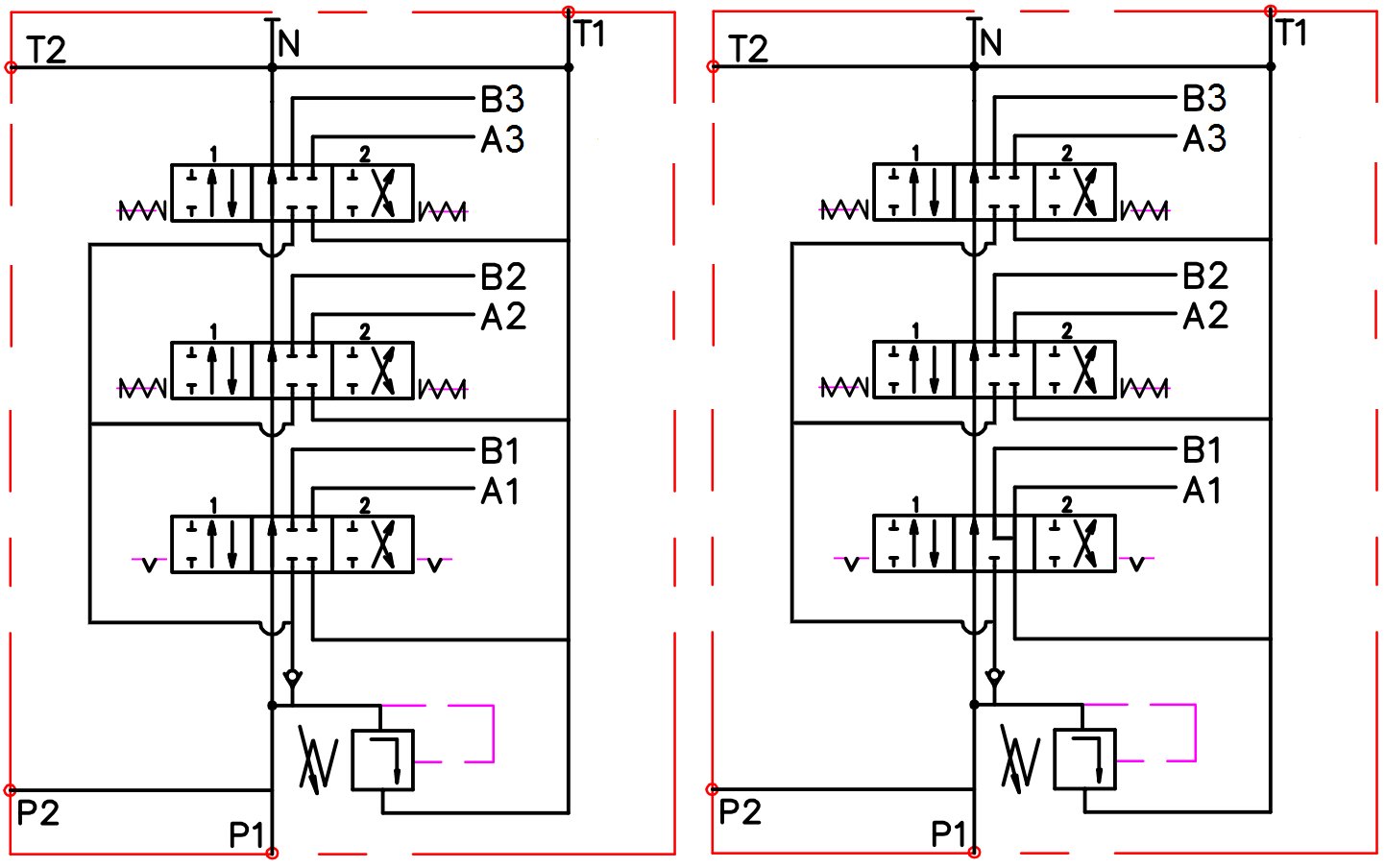

З правого боку гідравл. схеми розподільників, із засувкою, зліва: для керування приводом та керування двигуном:

Підключення:

• Подача від насоса (P1, P2): внутрішня різьба BSP 1/2"
• Повернення до резервуару ( T1, T2): внутрішня різьба BSP 3/4''
• Секції (A1, A2, A3, B1, B2, B3): внутрішня різьба BSP 1/2''
• Послідовне з’єднання (N): внутрішня різьба BSP 3/4"

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск на зворотній лінії: 50 бар.
• Максимальний тиск на секціях: 300 бар. збільшення потоку:
• p>

  180 бар при 20 л/хв

  190 бар при 40 л/хв

  200 бар при 60 л/хв. min

  210 бар при 80 л/хв

  Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

  Рекомендується перевірити та встановіть відповідний тиск перед запуском.

  Можливість саморегулювання, зміна повного оберту на 30 бар.

  Типи масла, рекомендовані AGRICOLA:

  • Розріджена високоякісна олія: LOTOS AGROL BOXOL 26
  • Гуща високоякісна олія: FUCHS AGROFARM HYDRATEC HVI 46

  Рекомендовано діапазон температури масла:

  • Допустима температура навколишнього середовища: від -40 C до +60 C
  • Допустима температура масла: від -15 C до +80 C
