ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 2-СЕКЦІЙНИЙ, 40 Л З КОНЕКТОРАМИ (НІПЕЛЯМИ)

КОД SKRAW-MET: [8229]

Виробник: SM-G (SKRAW MET GROUP)

Включає:

• 2-секційний гідравлічний колектор 40L [1444]
• 2x з’єднання BSP: 1/2" - M22x1. 5 [1388]
• 4x з'єднання BSP: 3/8" - M18x1,5 [1707]

Високоякісний моноблочний розподільник характеризується компактною конструкцією, стабільною роботою та високою універсальністю.

Дозволяє керувати одним приводом подвійної дії або (після підключення одного портів) привід односторонньої дії.

Можливе підключення послідовно до існуючої системи (потрібна напірна муфта).

Застосування:

розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Універсальний розподільник можна використовувати в різних типах машин, таких як :

• Cyclops
• Turns
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

Трипозиційний важіль (1 - 0 - 2)< /h2>

• він повертається у вертикальне положення на пружині
• Нейтральне положення 0 (важіль поставлено вертикально), шток приводу поршня стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлено в косе положення вперед), шток приводу поршня висувається.
• Робоче положення 2 (важіль у нахиленому положенні назад), шток приводу втягується.
< /ul>

Підключення:

• Блок живлення (P) BSP 1/2''
• Повернення (T) BSP 1/2''
• Вихід на секції BSP 3/8''
• Підключення BSP 1/2''

Технічні характеристики:

Потік масла: 0 - 40 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнаний запобіжним клапаном.

Схема на фото нижче відповідає одній секції розподільника.

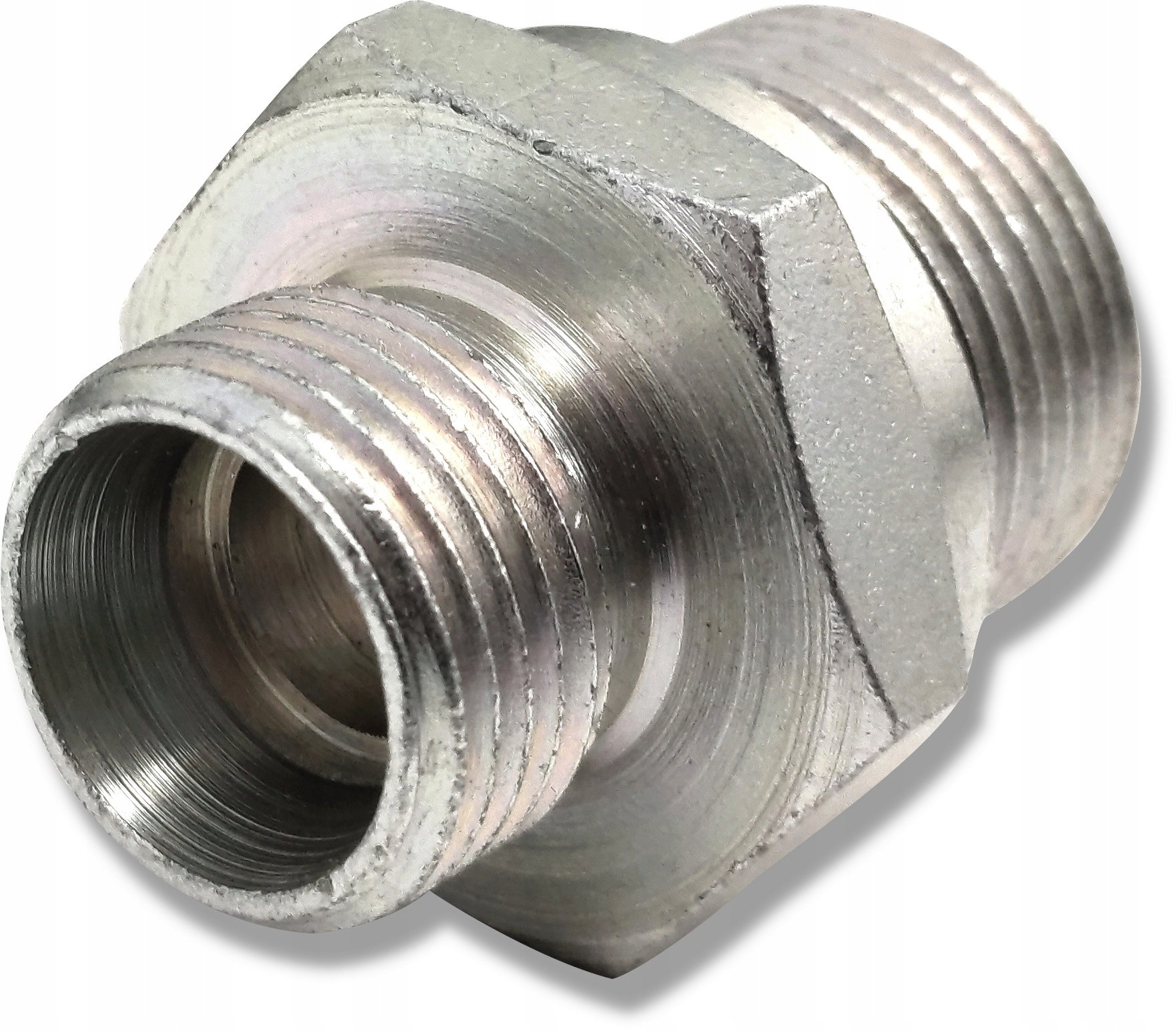

Прямі гідравлічні з'єднання - ніпелі

Виробник: SM-G (SKRAW MET GROUP)

Використовуються для з'єднання основних компонентів гідравлічної системи з гідравлічними лініями .

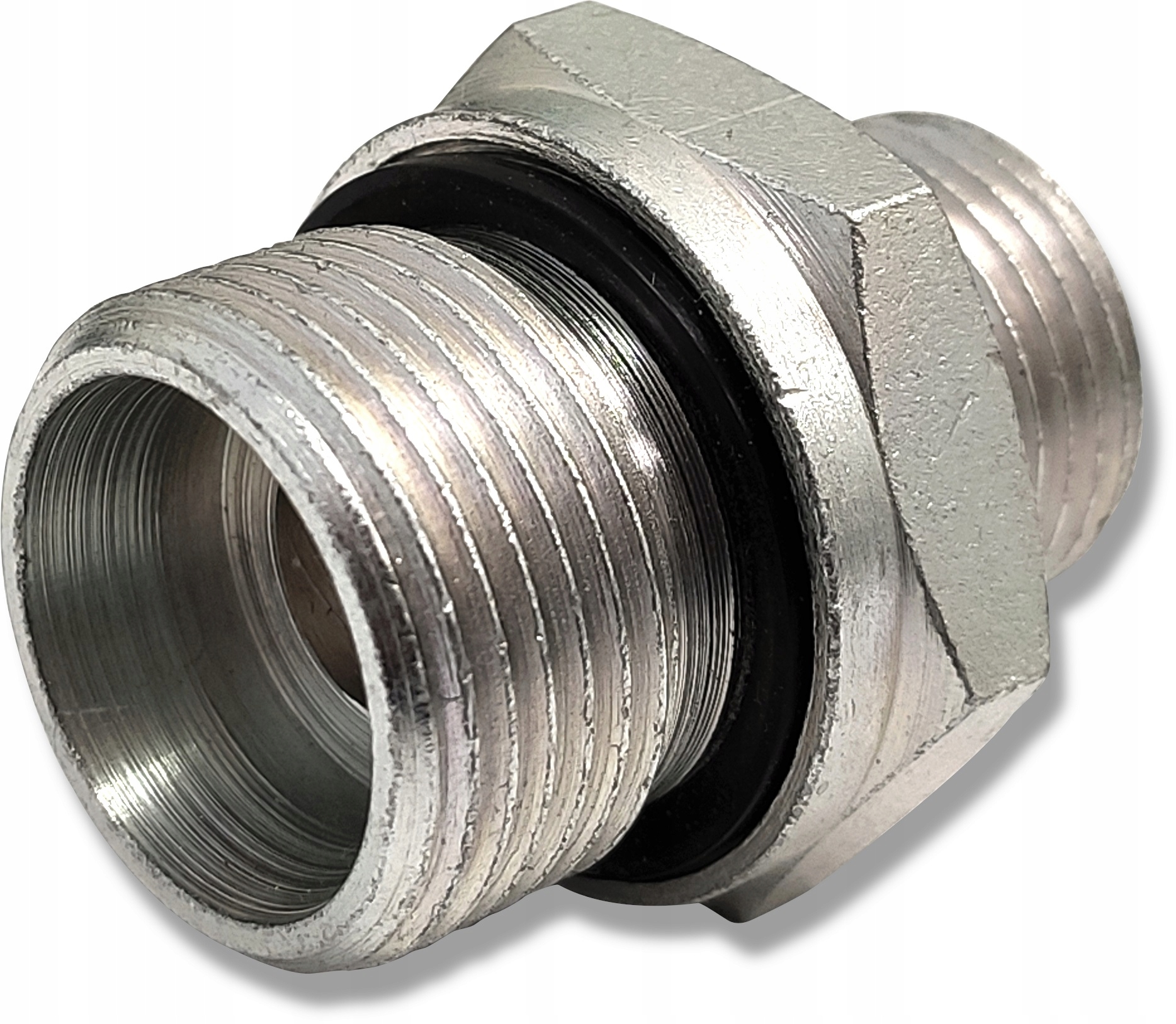

На стороні підключення є ущільнювач ED, який повністю герметизує систему.

Інша сторона відповідає за підключення гідравліки трубопровід або коліно. Ущільнення відбувається після затягування стиків на самоущільнювальному конусі. Це забезпечує повну герметичність системи.

З'єднання призначені для вкручування в корпус. Їх не можна використовувати для з’єднання двох гідравлічних ліній. Для цього використовуються з’єднувачі, доступні на інших аукціонах.

Застосування:

Гідравлічні з’єднання ідеально підходять для машин і пристроїв з гідравлічним приводом.

Їх можна використовувати в сільському господарстві, садівництві, лісництві та будівництві.

З'єднання призначені для вкручування в корпус, зокрема: насос, розподільник, привід тощо

Технічні характеристики ніпелів:

Пряме гідравлічне з'єднання - ніпель M18x1,5 - G3/8"

• Загальна довжина: 31,5 мм
• Номінальний діаметр проходу: 10 мм
• РизьбаG1 з боку корпусу: зовнішній дюйм 3/8"
• РізьбаM2на стороні кабелю: зовнішня метрика M18x1,5

Пряме гідравлічне з'єднання - ніпель M22x1,5 - G1/2"

• Загальна довжина: 35 мм
• Номінальний діаметр проходу: 11,5 мм
• РізьбаG1 з боку корпусу: зовнішній дюйм 1/2"
• різьба M2з боку кабелю: зовнішня метрика M22x1,5

Кут затиску конусів: 24°(типовий для польського стандарту)

Номінальний тиск: 180 бар

Максимальний тиск: 230 бар

Тип рідини: гідравлічна олива

Версія підключення: світла

Матеріал:

зварювана сталь, оцинкована, стійка до корозії
