2-канальний ШІМ-генератор, діапазон 1Гц-150кГц XY-PWM
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 48
Покупая «2-канальний ШІМ-генератор, діапазон 1Гц-150кГц XY-PWM», вы можете быть уверены, что данный товар из каталога «Принадлежности» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

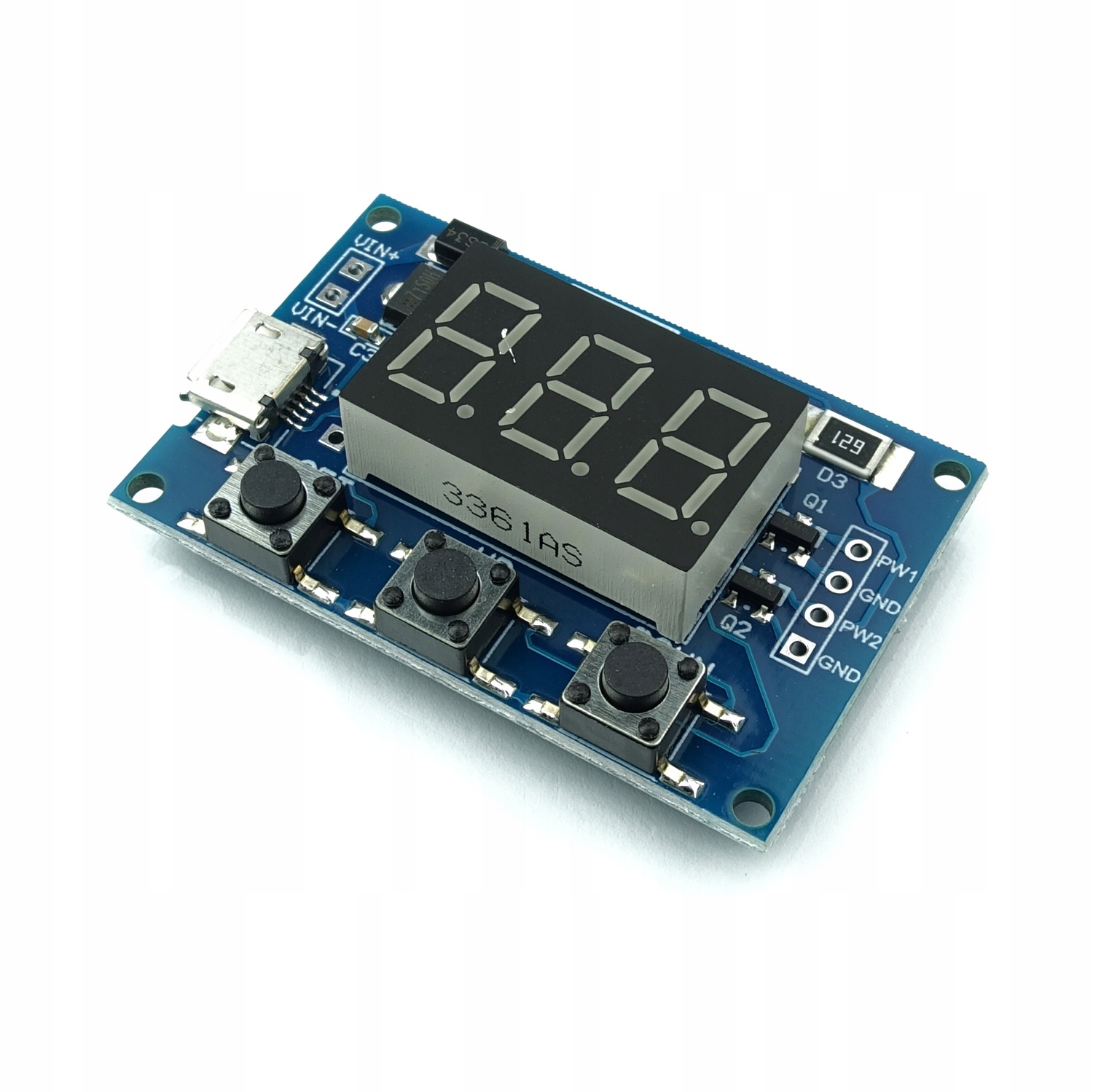

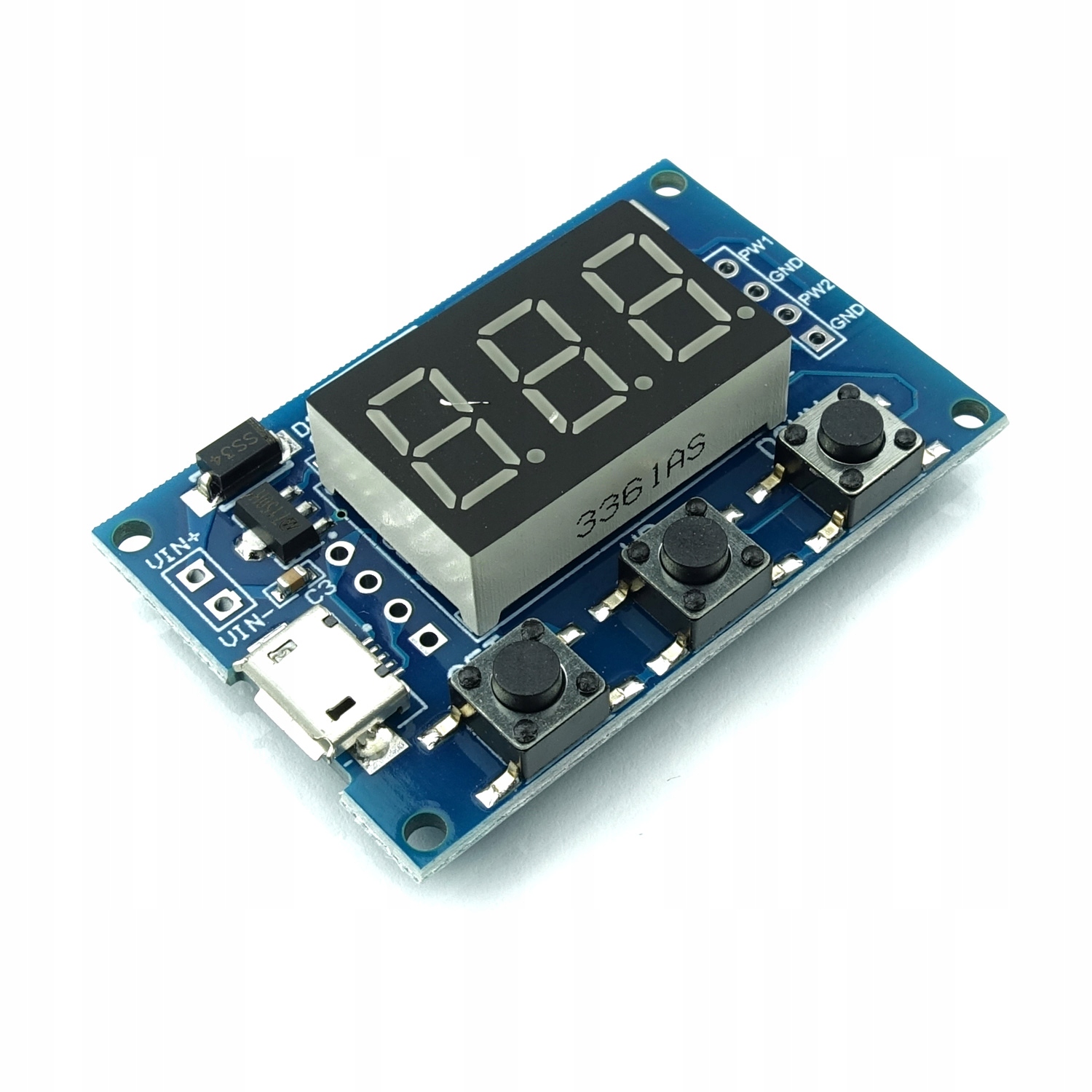

Модуль генератора сигналу ШІМ з двома незалежними каналами. Працює в діапазоні 1 Гц – 150 кГц.
Він має послідовний роз’єм зв’язку, що дозволяє регулювати за допомогою мікроконтролера.
Завдяки цьому можна керувати світлодіодами, моторами тощо...
Вбудований 7-сегментний дисплей і 3 кнопки дозволяють легко змінювати налаштування модуля.
Також можливе живлення в діапазоні від 5В до 30В через порт USB
Інструкції:
Кількість точок на дисплеї вказує на одиницю:
1: XXX -> одиниця: 1 Гц, діапазон: 1 Гц-999 Гц
2: XX.X -> одиниця вимірювання: 0,1 кГц, діапазон: 0,1 кГц-99 ,9 кГц
3: X.X.X. -> одиниця вимірювання: 1 кГц, діапазон: 1 кГц-150 кГц
Коротке натискання кнопки "Установити" перемикає між налаштуваннями.
Утримуйте кнопку «Установити», доки значення не почне блимати, і ви зможете редагувати його:
FR1: частота каналу 1;
dU1: заповнення імпульсу каналу 1;
FR2: частота каналу 2;
dU2: заповнення імпульсу каналу 2;
Кнопка ВГОРУ/ВНИЗ змінює налаштування вибраного значення
Специфікація:
- напруга живлення від 5 В до 30 В
- робоча частота 1 Гц - 150 кГц
- регульований імпульсний режим від 0% до 100%
- вихідний струм 10-30 мА
- Vpp: 5 В
- 2 незалежні канали
- розміри 40 мм x 30 мм
2-канальний генератор ШІМ, діапазон 1 Гц-150 кГц XY-ШІМ
