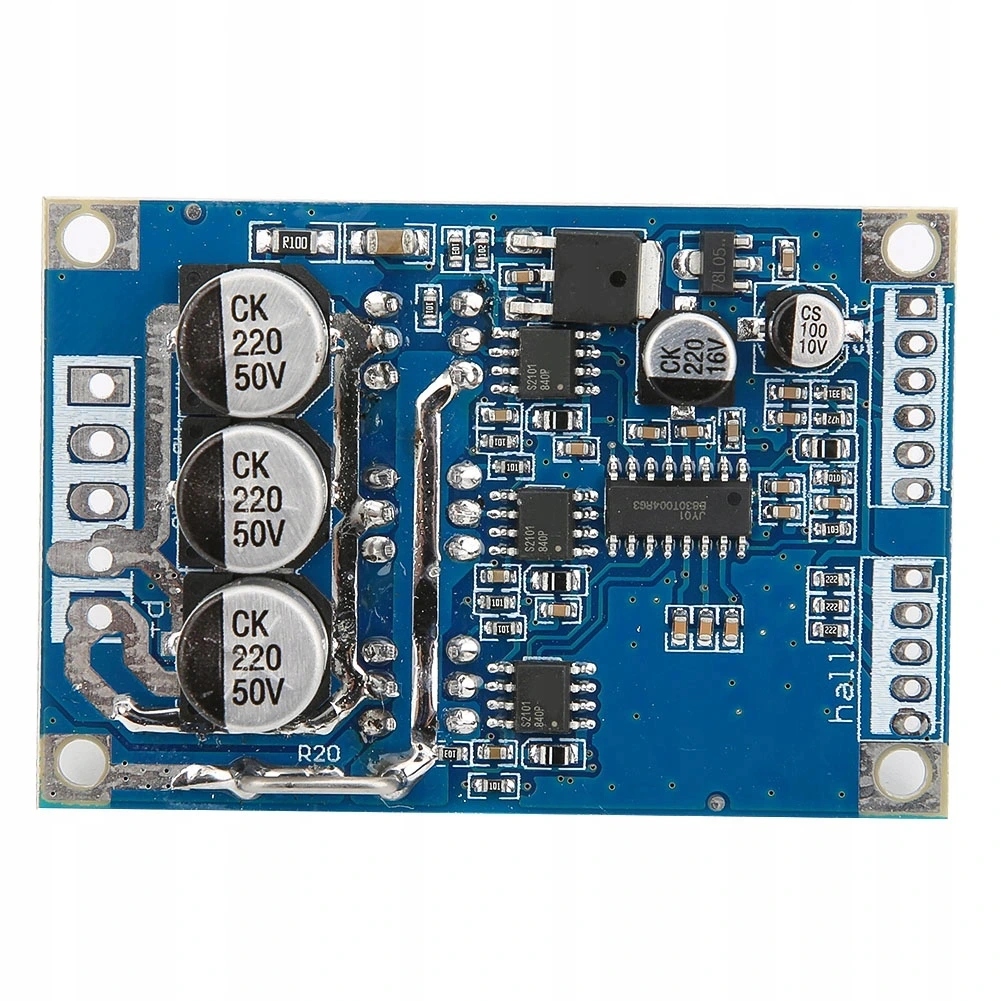

⭐КОНТРОЛЕР БЕЗЩІТКОВОГО ДВИГУНА 12-36 В 500 Вт⭐

✅Технічні характеристики:

Робоча напруга: DC 12V-36V.

Робочий струм:

✔️Набір сторони керування:

⭐заземлення клеми керування GND

⭐кінець регулятора VR 0-5 В ( відповідає 10% швидкості двигуна -100%)

⭐Керування реверсом ZF (підключене до 5 В або заземлення може завантажити напрямок обертання двигуна)

⭐M імпульсний вихід тахометра (залежно від кількості полюсів двигуна, що відповідає кількості імпульсів на оборот вихідного числа)

⭐EL обертів на клемі керування (підключається до 5В без роботи з землею, потім 5В, заземлення двигуна зупиняється)

⭐Клема керування 5В 5В.

✔️ЗАЛ для клем Холла:< /h2>

⭐5 В Позитивна потужність Холла

⭐Hb Signal Hall

⭐Hc сигнал Холла

⭐GND Холла негативний

Проводка:

✔️Клема керування для SET:

⭐1. Методи підключення проводки керування швидкістю двигуна: доступну швидкість системи потенціометра також можна підключити до керування MCU, коли проводка керування потенціометром, середній штифт потенціометра підключений до порту швидкості VR, потенціометр підключений до обох кінців Напруга 5 В і GND вищі швидкості.

⭐2. Методи підключення керування двигуном: керування також можна підключити до керування MCU, до GND в одному напрямку, потім 5 В в одному напрямку.

3. Сигнал швидкості імпульсу: високий і низький вихід. IC не може зрозуміти інформацію за запитом замовника.

✔️Входи сигналу холу для холу:

Показано схему підключення, яка відповідає HA, HB, HC і на двигуні, 5 В джерело живлення, підключене до двигуна холу, сигналізує позитивний, негативний сигнал GND до моторного холу.

Примітка: через різні виробники двигунів, так що залізнична лінія холу не обов’язково слідує за лінією на платі, щоб відповідати порядок, потребує коригування, прохання батьків, які звернуть увагу! Якщо порядок рядків неправильний, не запускається належним чином, струм або інші явища не відкриваються, примусове використання плати приводу згорить!!!

Плата драйвера двигуна Вхід живлення 12-36 В постійного струму, VCC позитивний джерело живлення, джерело живлення GND негативне.

Методи електропроводки: безщітковий двигун постійного струму на три лінії, що відповідає MA / U, MB / V, MC / W

✔️Поради:

Якщо ви використовуєте менше ніж 60 Вт без додаткового радіатора, обов’язково додайте більше ніж 60 Вт.

Ребра радіатора підвищують продуктивність, не знижуючи занадто високу температуру, вони сяятимуть постійно пошкодження! Розмір радіатора може бути результатом роботи в поганих умовах (рекомендована площа охолодження більше 200 квадратних сантиметрів)! Встановлюючи радіатор, зверніть увагу на ізоляцію трубки 6 MOS модуля задньої сторони, без ізоляції, буде прилипати до диска приводу безповоротно пошкоджено! Я пропоную додати ізоляційну фольгу з обох сторін ізоляційного листа та термопасту!

✅У комплект входить:

1 x 12-36 В 500 Вт. Контролер безщіткового двигуна
