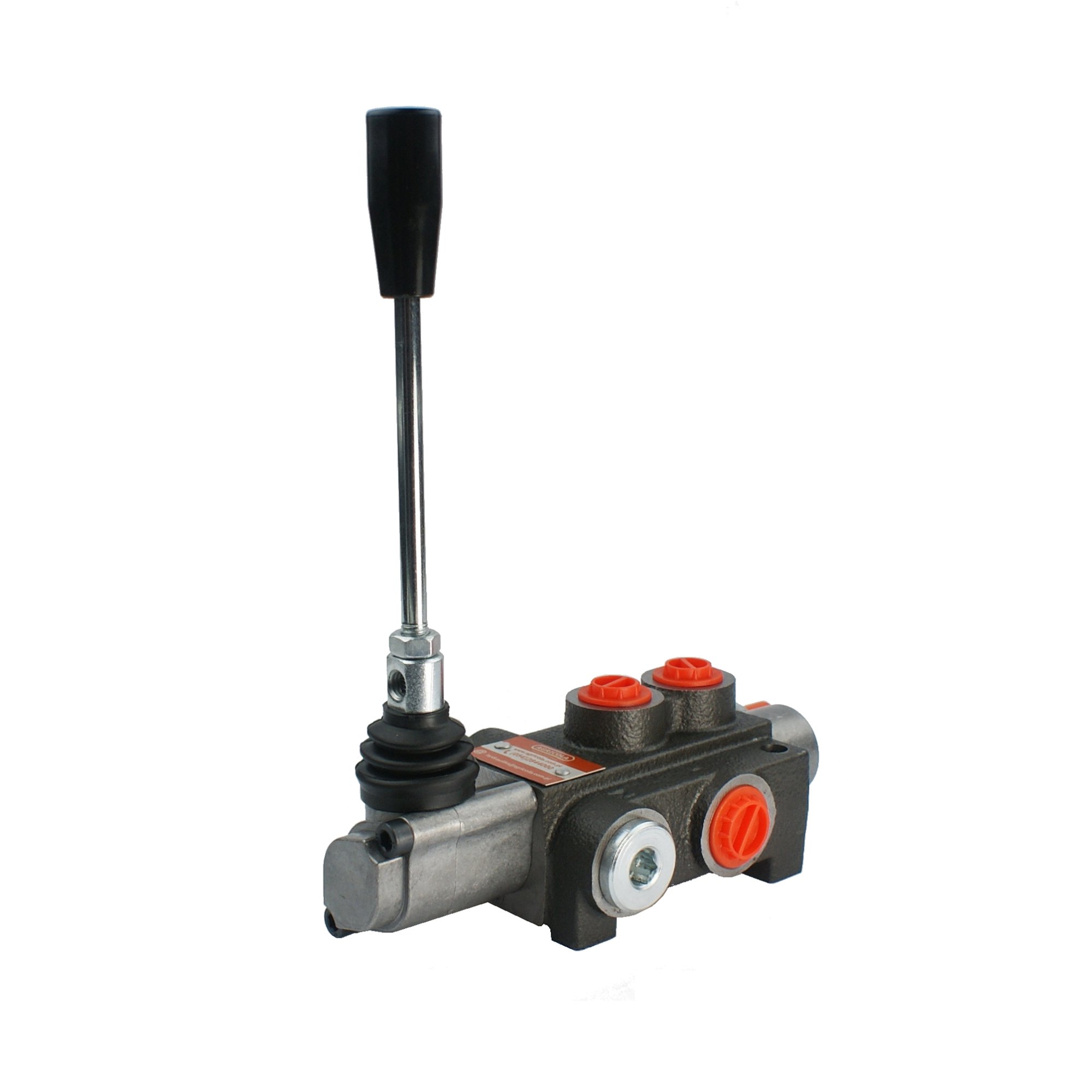

1-СЕКЦІЙНИЙ РОЗПОДІЛЬНИК Р40

ІЗ СЕКЦІЄЮ З ЗАСУВКОЮ

Виробництво:

Оригінальний продукт торгової марки Badestnost Болгарія , символ: 1/10/00/011; символи виробника:

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Завдяки важелю із засувкою розподільник ідеально підходить для управління гідравлічним двигуном. Ви можете запустити двигун і відійти від розподільника без необхідності постійно тримати важіль.

Технічні дані:

Рекомендований потік масла в системі: 0 - 40 л/хв. Приклад управління: гідравлічний двигун в обох напрямках і циліндр подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна напірна втулка).

Керування:

Трипозиційний важіль (1 - 0 - 2), з фіксатором, тобто сам утримує положення в робочому положенні:

• Нейтральне положення 0 (важіль вертикально) двигун або привод стоять - масло йде в перелив
• Робоче положення 1 (важіль встановлено у передньому діагональному положенні) двигун обертається вліво або поршневий шток приводу висувається.
• Робоче положення 2 (важіль встановлений у задньому діагональному положенні) двигун обертається праворуч або поршневий шток приводу втягується.

Праворуч гідравлічні схеми розподільників, зліва: для керування приводом та керування двигуном:

З'єднання:

• Подача від насоса (P): BSP 1/2'' внутрішня різьба
• Повернення до резервуара ( T) : внутрішня різьба BSP 1/2''
• Секційний вихід (A, B): внутрішня різьба BSP 3/8''
• Послідовне з’єднання (N): внутрішня BSP 1 різьба /2"

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск на повернення: 50 бар
• Максимальний тиск на секціях: 300 бар

Тиск відкриття переливного клапана зростає пропорційно зі збільшенням витрати:

180 бар при 10 л/хв

190 бар при 20 л/хв

200 бар при 30 л/хв

210 бар при 40 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірити та встановити відповідний тиск перед початком роботи.

Можливість саморегулювання, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Рідша високоякісна олива: LOTOS AGROL BOXOL 26
• Густіша високоякісна олія: FUCHS AGROFARM HYDRATEC HVI 46

Рекомендований діапазон температур олії:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
