Зварювальний апарат SPOTTER 5500 з мікропроцесорним керуванням

СВАРОЧНЫЙ МАШИНА С МИКРОПРОЦЕССОРНЫМ УПРАВЛЕНИЕМ WELDMAN SPOTTER 5500

Производитель: Weldman | Электропитание: 400 В | Ток: 4200 А | Мощность: 12,5 кВА | Толщина свариваемого материала [мм]: 1,2

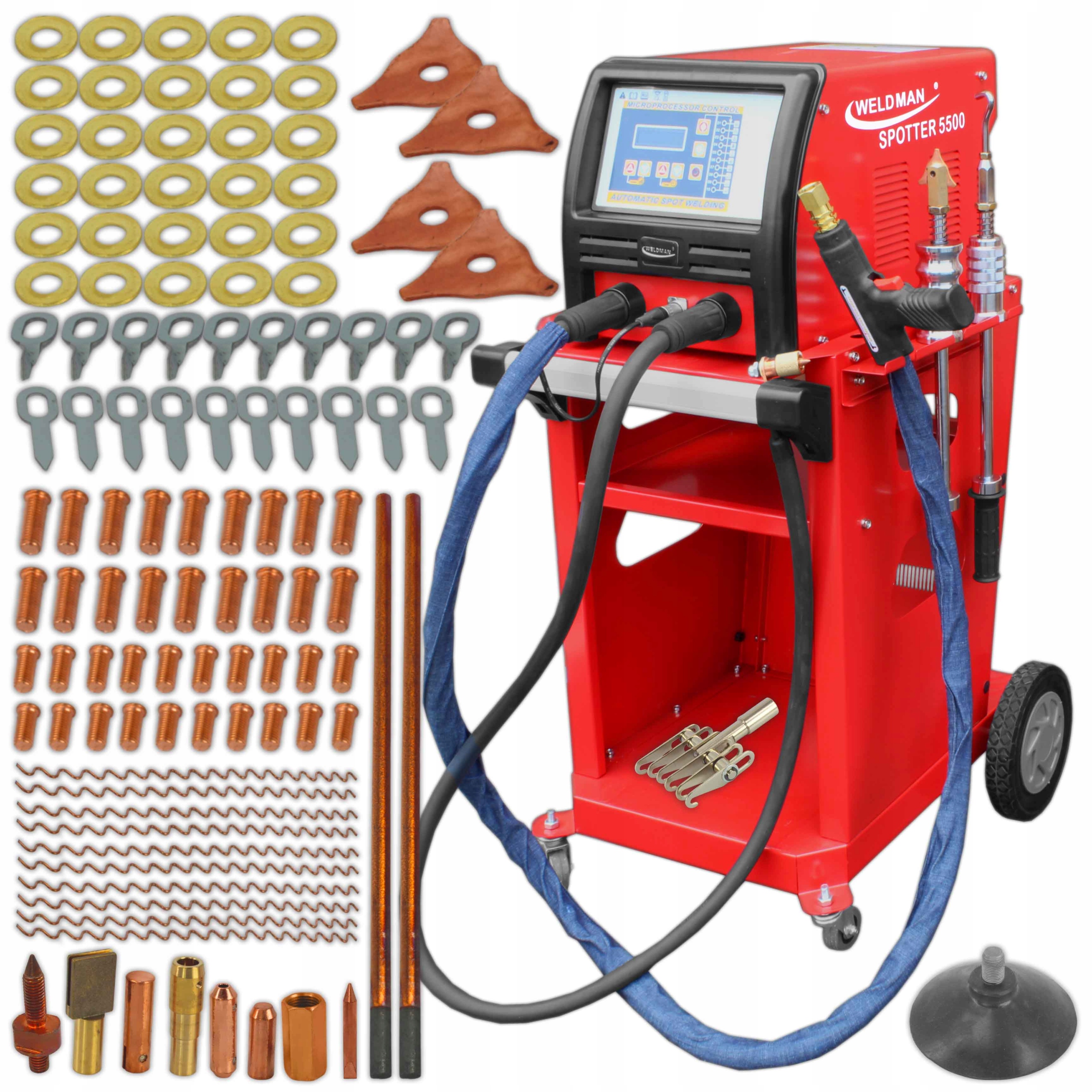

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

• Weldman Аппарат точечной сварки 5500
• Транспортная тележка
• Кинетический молоток для ручки (пистолет) для треугольных шайб
• Кинетический молоток с крюком для гофрированной проволоки или круглых и прямых шайб
• Вакуумная присоска механическая
• Углеродные электроды 2 шт.

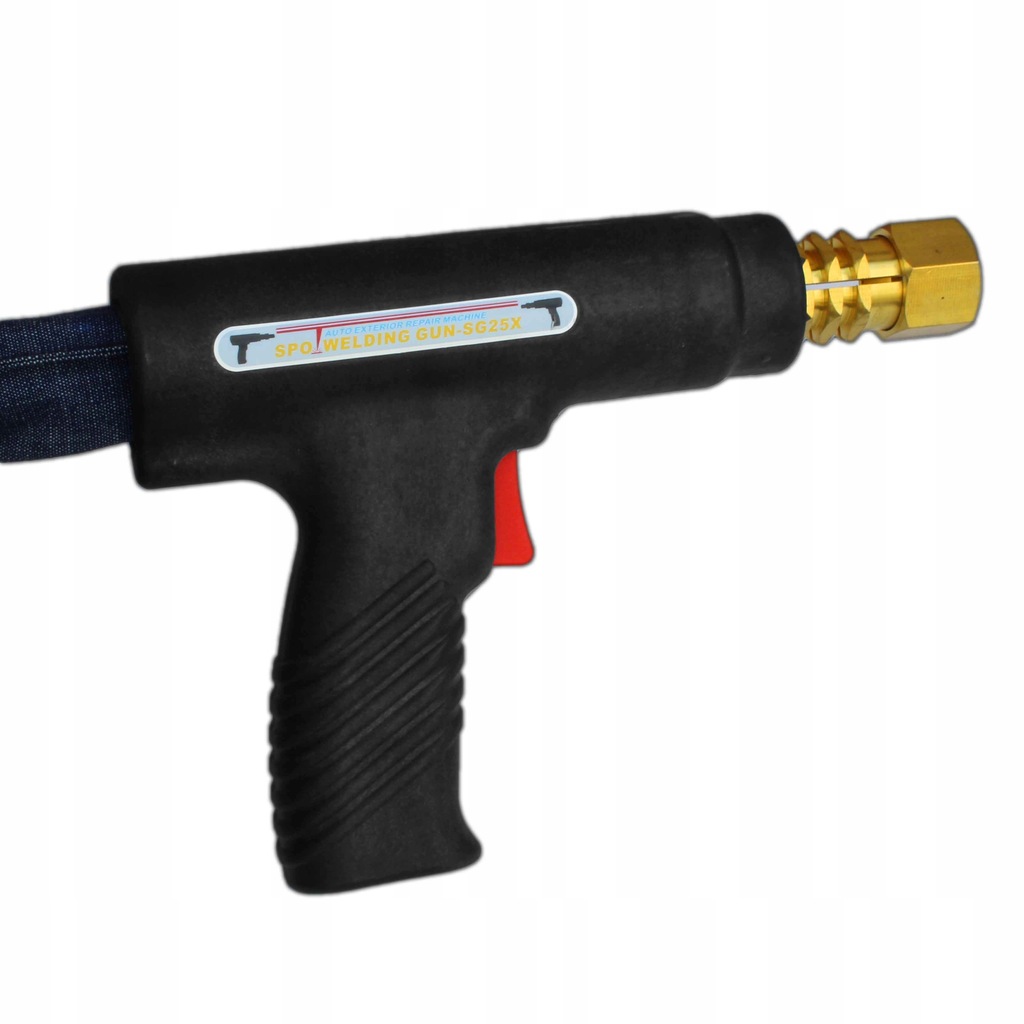

• Рабочий трос с ручкой (с пистолетом) 2,2 м
• Кабель питания 2,5 м
• Кабель заземления с клеммой заземления 2 м< /li>
• Рукоятка-гребешок для сварки 6 пальцев

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Шайбы круглые 12 мм: 30 шт.
• Шайбы треугольные: 5 шт.
• Шайбы прямые: 10 шт.
• Шайбы простые: 10 шт.
• Винт M5 L=16 мм: 20 шт.
• M6 винт L= 16 мм: 20 шт.
• Гофрированный провод L= 300 мм: 10 шт.
• Электрод для винтов
• Электрод для круглых шайб
• Электрод для прямых шайб
• Электрод для сдавливания неровностей (создается после выдергивания листового металла)
• Двусторонний электрод для гофрированной проволоки и для точечной сварки
• Электрододержатель для гофрированного провода
• Держатель для треугольных шайб
• Заземляющий наконечник
• Ящик с расходными материалами

WELDMAN SPOTTER 5500

Сварочный аппарат с микропроцессорным управлением предназначен для обработки листового металла:

• В виде односторонней сварки,
• Экстракция (нагревательными элементами различной формы),
• Резание и нагрев угольным электродом.

Сварочный аппарат имеет широкий спектр применения, особенно в мастерских, выполняющих кузовной ремонт для автомобильной промышленности. Это чрезвычайно эффективный, безотказный и простой в использовании инструмент. В руках опытных специалистов он обязательно будет идеален.

Сварщик справится со всеми задачами, с которыми мы сталкиваемся в кузовных цехах.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Питание: 400 В
• Мощность питания: 12,5 кВА li>
• Ток питания: 20–65 А
• Напряжение тока запечатывания: 1–13 В
• Регулировка времени уплотнения: 0,1–9,9 с.
• Шаг регулировки тока уплотнения: Бесступенчатая.
• Макс. толщина листов при сварке: 1,2 мм
• Номинальный сварочный ток: 4200 А
• Класс защиты: IP21

ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:

• Вес: 24 кг [44 кг с тележкой]
• < b >Рост: 33 см [99 см с коляской]
• Ширина: 48 см [56 см с коляской]
• Длина : 32 см [49 см с тележкой]

СТЕПЕНЬ ЗАЩИТЫ

IP определяет степеньустойчивости устройства от проникновения твердых и водных загрязнений. IP21 означает, что устройство пригодно для эксплуатации в закрытых помещениях.

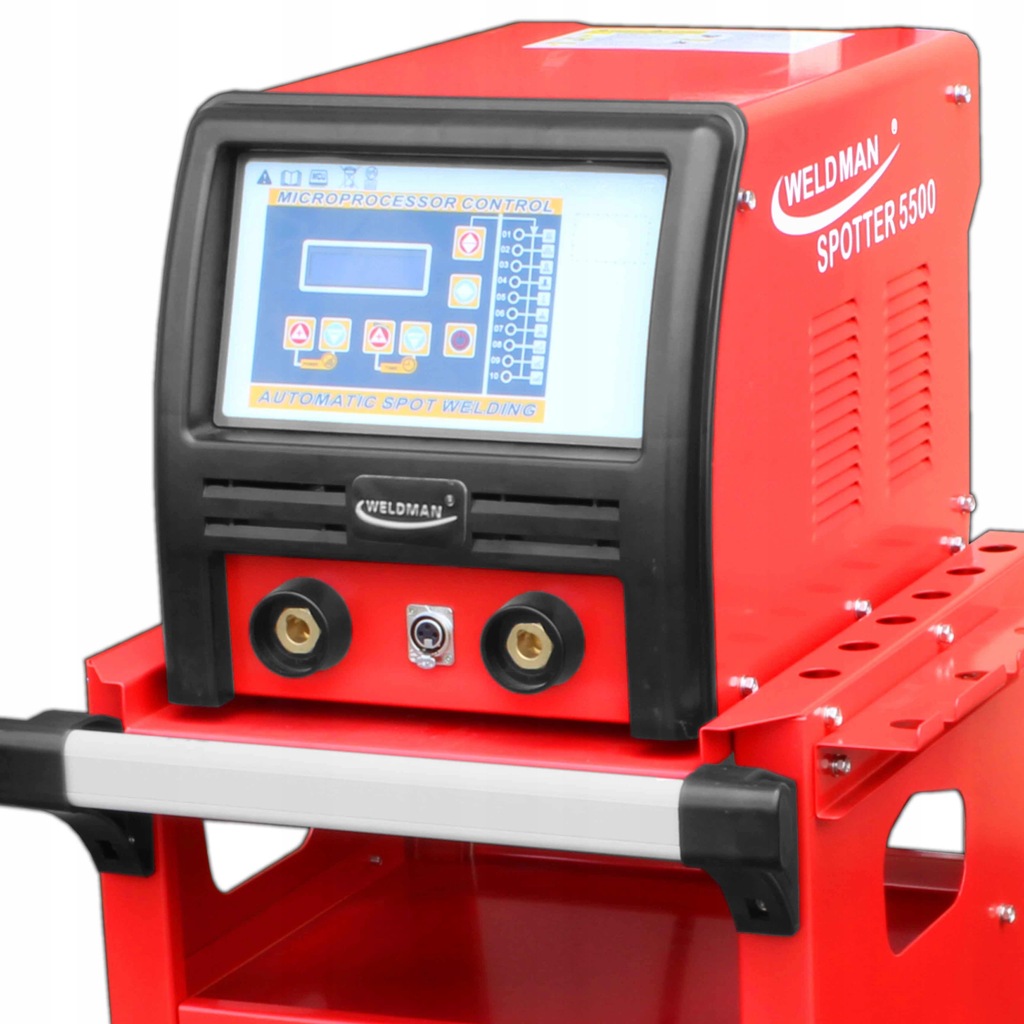

РАСШИРЕННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

• Монохромный дисплей (отображает режим работы, время сварки, толщину материала и
• сварочный ток)
• Регулировка значения сварочного тока: увеличение/уменьшение
• Регулировка значения продолжительности сварки: уменьшение/увеличение
• Главный переключатель
• Выбор режима работы сварочного аппарата: вверх/вниз
• Выбор толщины сварочного материала свариваемый материал: (0,6/0,8/1,0/1,2 мм)
• Светодиоды, указывающие выбранный режим сварки

РЕЖИМЫ РАБОТЫ

• Шайбы нагревательные треугольные Пуансон с ручкой
• Шайбы нагревательные круглые электрод + элемент
• Нагрев прямых шайб приварными
• Нагрев заклепок
• Односторонняя сварка листа металла электродом
• Нагрев гофрыэлектрод + гофра
• Дробление неровностей электродом - регулирование тока: 30- 100%
• Сварка внахлест
• Высадка-отпуск Электрододержатель
• Резка листа металл

НАГРЕВ ЗАВЕРШАЕТСЯ

Режим работы 02-03-04, а затем установите толщину материала, время нагрева и силу тока. Затем помещаем пистолет в выбранное место и нажимаем на спусковой крючок, чтобы нагреть наконечник.

С помощью пробойника с крючком ремонтируем поверхность. После ремонта поверните пробойник с крюком примерно на 90°, чтобы оторвать шайбу.

ОДНОСТОРОННЯЯ СВАРКА ЛИСТА

Режим работы 05 а затем задайте толщину свариваемого материала, время и сварочный ток.

Режим работы 07 сдавливание неровностей, образовавшихся после вытягивания листового металла, поместите электрод в пистолетом с помощью ключа раздавите неровности, толщину материала и сварочный ток и начните сварку, как указано выше.

Режим работы 08 Сварка листового металла внахлест Поместите держатель угольного электрода и угольный электрод электрод в пистолете с помощью монтажного ключа установите толщину материала и сварочный ток.

НАГРЕВ ГОФРИРОВАННОЙ ПРОВОЛОКИ

Режим работы 06, а затем установите толщину материала, время и силу тока. Помещаем пистолет в отверстие гофры и прижимаем электрод к проволоке под углом 90°. Нажимая на спусковой крючок пистолета, нагреваем проволоку до поверхности. С помощью гребенчатой ​​ручки или пробойника с крючком ремонтируем поверхность.

УПЛОТНЕНИЕ-НАГРЕВ-ЗАПУСК

Режим работы 09 и только устанавливаем материал Толщина и ток нагрева. Двигаем электрод круговыми движениями, нагревая поверхность. После отделки охлаждаем поверхность влажным материалом или сжатым воздухом.

РАБОТА С МЕХАНИЧЕСКОЙ ПРИСОСКОЙ

Для удаления листового металла можно использовать перфоратор. с механической присоской. Для этого накручиваем присоску на перфоратор. Затем мы помещаем присоску на листовой металл и механически оттягиваем листовой металл. Закончив работу, отвинтите присоску от перфоратора.

УНИВЕРСАЛЬНОЕ ПРИМЕНЕНИЕ

Сварочный аппарат можно использовать для односторонней сварки и вытягивания, а также резки различные элементы кузова автомобиля

ЭФФЕКТИВНОСТЬ

Современные технологии и дисплей обеспечивают быструю и точную настройку параметров.

КОМФОРТ РАБОТЫ

БЕЗОПАСНОСТЬ h2>

Устройство защищено системой защиты от перегрева, которая отключает цепь устройства при обнаружении проблемы. Через несколько минут устройство остывает до температуры, позволяющей снова автоматически включить его.

ТРАНСПОРТ И МОБИЛЬНОСТЬ

Транспортная тележка позволяет свободно перемещать корректировщика в любом месте.
