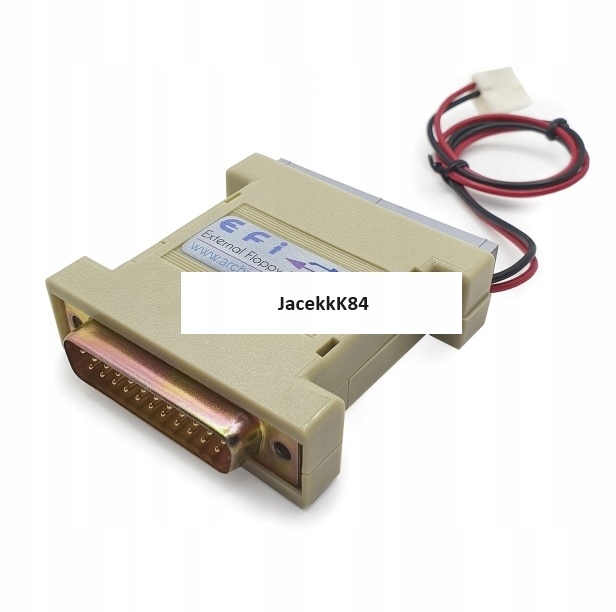

EFI внешний адаптер для подключения дисковой станции

Интерфейс внешней дисковой станции для Amiga позволяет подключить 3,5 -дюймовую станцию ​​FDD (по умолчанию она установлена ​​для непопулярной ПК) к Amiga и использует ее в качестве обычного DD. /DF2 /DF3, сотрудничает с эмулятор готек. Черный

в зависимости от типа подключенной дисковой станции, интерфейс -перемычка должна быть правильно установлена ​​

(они не допускаются Изменение с помощью Power On):

J1 -

отвечает за готовую сигнал. Он будет прочитан непосредственно с дисковых станций PIN 34 (Amiga или Przero-

с ПК). Из -за ошибки конструкции этот перемычка всегда должна быть установлена ​​в положении 1-2. Если мы подключим немытая станция с ПК, перемычка должна быть установлена ​​

в положении 1-2 (сигнал изменения диска будет считывать непосредственно со станций PIN 34). Установка перемычки

в положении 2-3 приведет к тому, что сигнал об изменении диска будет считан непосредственно со дисковой станции PIN 2

(амигова или обработан с ПК) >

j3 -

отвечает за сигнал активации SELX, который должен достичь станции. У большинства станций дискету есть перемычка

на выбор номера станции (DS0 или DS1). В зависимости от установленного номера станции сигнал SELX должен быть PO-

, предоставленный на соответствующую станцию ​​PIN. Если станция установлена ​​как DS1 (не преобразованные станции с ПК и станций без

-перемычки, чтобы выбрать номер), то перемычка J3 должна быть установлена ​​в положении 1-2 (сигнал SELX перейдет в PIN 12 станции). Установите

в положении 2-3 (сигнал SELX перейдет на станции вывода 10). в рамках которого он будет видна в меню загрузки и в системе

Оперативный Amigados/Workbench. Это число зависит от положения перемычки: 1-2 = DF1, 3-4 = DF2, 5-6 = DF3. , 3-4 = DF1, 5-6 = DF2
