Последовательный преобразователь RS485 в Ethernet для 8-портовой DIN-рейки

ZLAN5807M — это своего рода шлюз данных устройства RS485/IOT, специально разработанный для промышленной среды, который объединяет сервер последовательного порта, шлюз Modbus, шлюз MQTT, RS485 в JSON и другие функции.

Он имеет 8 интерфейсов RS485 и интерфейс Ethernet 10M/100M. По сравнению с традиционным 8-портовым последовательным сервером ширина уменьшена примерно до 1/4 исходной, а объем небольшой. Использует источник питания клеммной колодки, широкий диапазон входного напряжения 9–24 В.

Технические данные:

• модель: ZLAN5807M
• Последовательный преобразователь RS485 в Ethernet TCP для DIN-рейки

Аппаратные характеристики:< /h2>

• Дизайн направляющей: подходит для установки внутри промышленных стоек.
• Малый размер: по сравнению с обычными серверами последовательного порта он меньше и не занимает много места.
• Кнопка сброса: позволяет сбросить и восстановить параметры в случае неверного формата JSON.
• Питание терминала: 9~24В, широкий диапазон входного напряжения, защита от обратного подключения и реверса. источник питания, встроенный самовосстанавливающийся предохранитель и защита от перенапряжения.
• Интерфейс терминального типа RS485: поддержка 32 подчиненных устройств, скорость передачи 300~921,6 кбит/с
• индикаторы панели: индикатор LINK для TCP-соединения, индикатор активности данных

Функции:

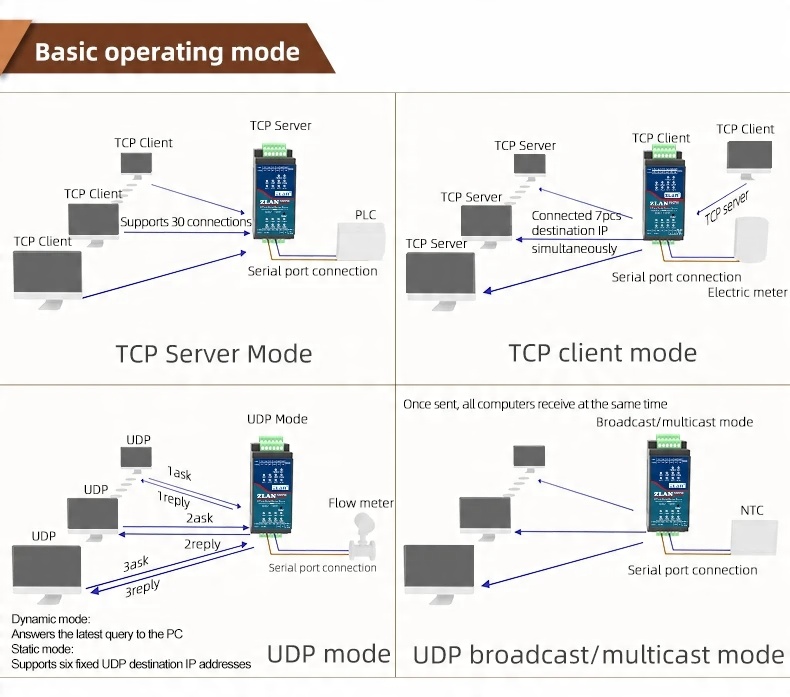

• режимы: TCP-сервер, TCP-клиент, UDP, многоадресная рассылка UDP; в качестве TCP-клиента также поддерживает функцию TCP-сервера; в качестве TCP-сервера он поддерживает 30 TCP-соединений, в качестве TCP-клиента — 7 целевых IP-адресов.
• Скорость передачи: 300~921,6 бит/с, скорость регулируется; количество бит данных: 5–9, биты четности: нет, нечетный, четный, знак, пробел.
• Функция отправки MAC-адреса: при подключении устройства облегчает управление облаком.
• пакет разработки. DLL: для поиска и настройки устройств на стороне компьютера.
• конфигурация через веб-браузер: поддержка DHCP для динамического получения IP-адреса и подключения к DNS-серверу.
• удаленный поиск в облаке: настройка устройства. обновление параметров и программного обеспечения
• удаленный мониторинг: состояние TCP-соединения устройства, состояние отправки и получения данных последовательного порта с помощью программного обеспечения; виртуальный последовательный порт поддерживает функцию мониторинга данных

Расширенные функции программного обеспечения:

• Функция шлюза Modbus: поддержка Modbus RTU и Modbus TCP; Поддерживает тип хранилища Modbus для автоматического сбора и хранения данных устройства; Поддержка шлюза Modbus без хранилища; поддержка настраиваемой таблицы ZLMB Modbus
• функция нескольких хостов: в режиме запроса «один к одному» сетевой порт позволяет нескольким компьютерам получать доступ к одному и тому же последовательному устройству; возможность многохостового приложения для одного последовательного порта к нескольким последовательным портам.

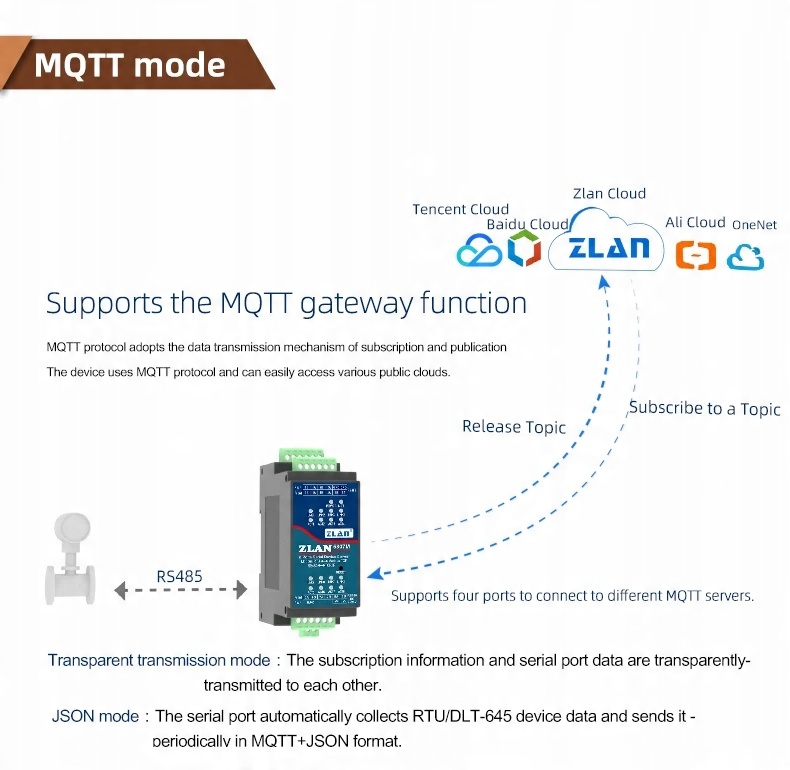

• Функция шлюза MQTT.
• Поддержка JSON для протоколов Modbus RTU, Modbus TCP и 645. поддержка форматов HTTP POST и HTTP GET для передачи данных.
• поддержка протокола NTP: для получения сетевого времени, используемого для вывода последовательного порта или отправки содержимого протокола.
• функция пользовательского пакета Heartbeat и регистрации: облегчает связь с облаком и идентификацию устройства;
• требуется аутентификация по паролю: при установке TCP-соединения для обеспечения безопасности соединения;
• поддерживает передачу данных через HTTP: облако. может напрямую использовать команды HTTP GET для взаимодействия с данными последовательного порта устройства.
