Собранный заушный функциональный генератор XR2206 1 Гц–1 МГц
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 19
Покупая «Собранный заушный функциональный генератор XR2206 1 Гц–1 МГц», вы можете быть уверены, что данное изделие из каталога «Генераторы» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

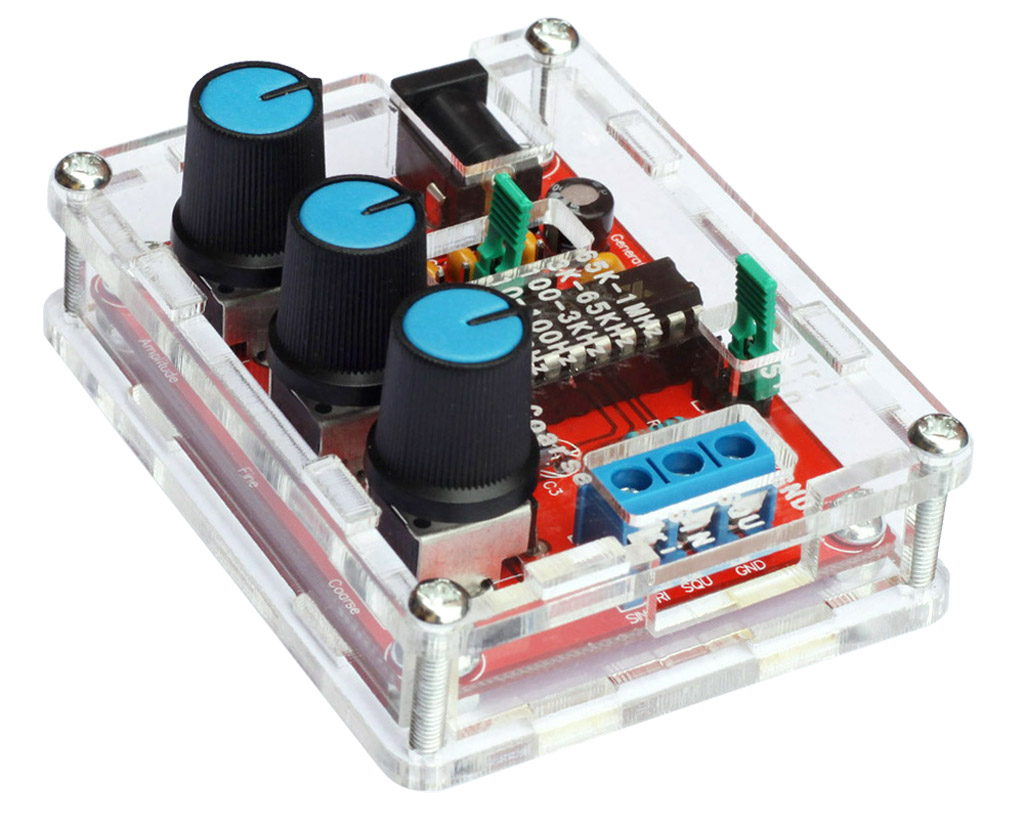

Модуль функционального генератора XR2206, диапазон 1 Гц–1 МГц — плата генератора в сборе + корпус
Предмет продажи — готовая, собранная, спаянная плата модуля функционального генератора 1Гц-1МГц вместе с корпусом, требующим сборки. Модуль имеет диапазон от 1Гц до 1МГц, типы сигналов: синусоидальный, прямоугольный, треугольный. Потенциометры используются для регулировки параметров. Перемычка для изменения диапазона. Комплект новый, после установки в корпус и подключения блока питания (в комплект не входит) - готов к использованию
Параметры:
- Напряжение питания: 9–12 В постоянного тока.
- Типы выходного сигнала: прямоугольный, синусоидальный и треугольный.
- Сопротивление: 600 Ом. + 10 %
- Выходная частота: 1 Гц–1 МГц.
Синусоидальный сигнал:
- Амплитуда: 0–3 В при питании от источника постоянного тока 9 В.
- Искажение: менее 1 % (при 1 кГц).
- Неравномерность: + 0,05 дБ в диапазоне 1–100 кГц.
Сигнал прямоугольной формы:
- Амплитуда: 8 В (без нагрузки) при питании постоянного тока 9 В.
- Время нарастания: менее 50 нс (при 1 кГц)
- Время спада: менее 30 нс (при 1 кГц)
- Симметрия: менее 5% (при 1 кГц)
Треугольный сигнал:
- Амплитуда: 0–3 В для источника питания 9 В постоянного тока.
- Линейность: менее 1 % (до 100 кГц) 10 мА.
