Листовогибочный станок ЗГС-6000/0,8 с дисковыми ножницами НКС-0,8

Гибочный станок ЗГС-6000/0,8 представляет собой устройство, предназначенное для гибки различных видов листового металла толщиной до 0,8 мм с Rm<400МПа. Рабочая ширина 6м. Благодаря инновационной конструкции станка мы можем выполнять очень сложные работы с листовым металлом, которые невозможно выполнить на других типах гибочных станков. В данном аукционе участвует станок с дисковыми ножницами НКС-0,8 для листового металла толщиной не более 0,8 мм. Ножницы взаимодействуют с гибочной машиной, перемещаясь по специальной направляющей в виде трубы, закрепленной на прижимной балке. Направляющая длиннее с правой стороны, чтобы вы могли установить ножницы в исходное положение резки, перед правым краем листа и за пределами ширины гибочной балки, чтобы вы могли расположить лист и согнуть лист, не разбирая ножницы. Видно на фото.

Ручной привод устройства, позволяющий свободно управлять машиной двум людям, обеспечивается за счет конструкции и использования специальных зубчатых механизмов, пружин растяжения и противовеса в изгибающаяся балка! Основными преимуществами гибочного станка являются:

Основные данные о продукте (технические параметры)

• Макс. толщина обрабатываемого листового металла [мм]: 0,8 для Rm < 400 МПа
• Макс. ширина листового металла [мм]: 6000
• Макс. глубина вставки листа [мм]: 900
• Максимальный угол изгиба: 135°
• Ширина гибочной балки [мм]: 20
• Высота машины[мм]: 1318
• Ширина машины[мм]: 6450
• Глубина машины [мм]: 1350
• Вес [кг]: 1450
• Обслуживание: 2 человека
• Гарантия: 12 месяцев

Машина гибочная ЗГС-6000/0,8 — рабочая машина, предназначенная для гибки тонких листов толщиной до №0,8 мм на Rm<400МПа по прямой под определенным углом.

Машина выравнивается с помощью восьми выравнивающих винтов, расположенных на основании гибочного станка.

Основными узлами гибочного станка являются рабочие балки: неподвижные, прижимные и гибочные. Прижимная балка представляет собой подвижную балку, используемую для крепления листового металла, с регулировкой силы/высоты давления с помощью подъемно-фиксирующего механизма, который установлен на каждом из прижимных рычагов гибочной машины. Перед поставкой заказчику станок проверяется на заводе-изготовителе и устанавливается на листовой металл толщиной 0,8 мм.

Прижимная балка поднимается с помощью рычага и поддерживается пружинами растяжения, удерживающими балку. в заданном положении во время работы. Важно проверить техническое состояние пружин, в случае выхода из строя следить за тем, чтобы прижимная балка не попадала на руки людей, управляющих машиной. Операция гибки выполняется вручную путем поворота гибочной балки на определенную угловую величину. Вращение происходит за счет подъема изгибаемой балки за ручки.

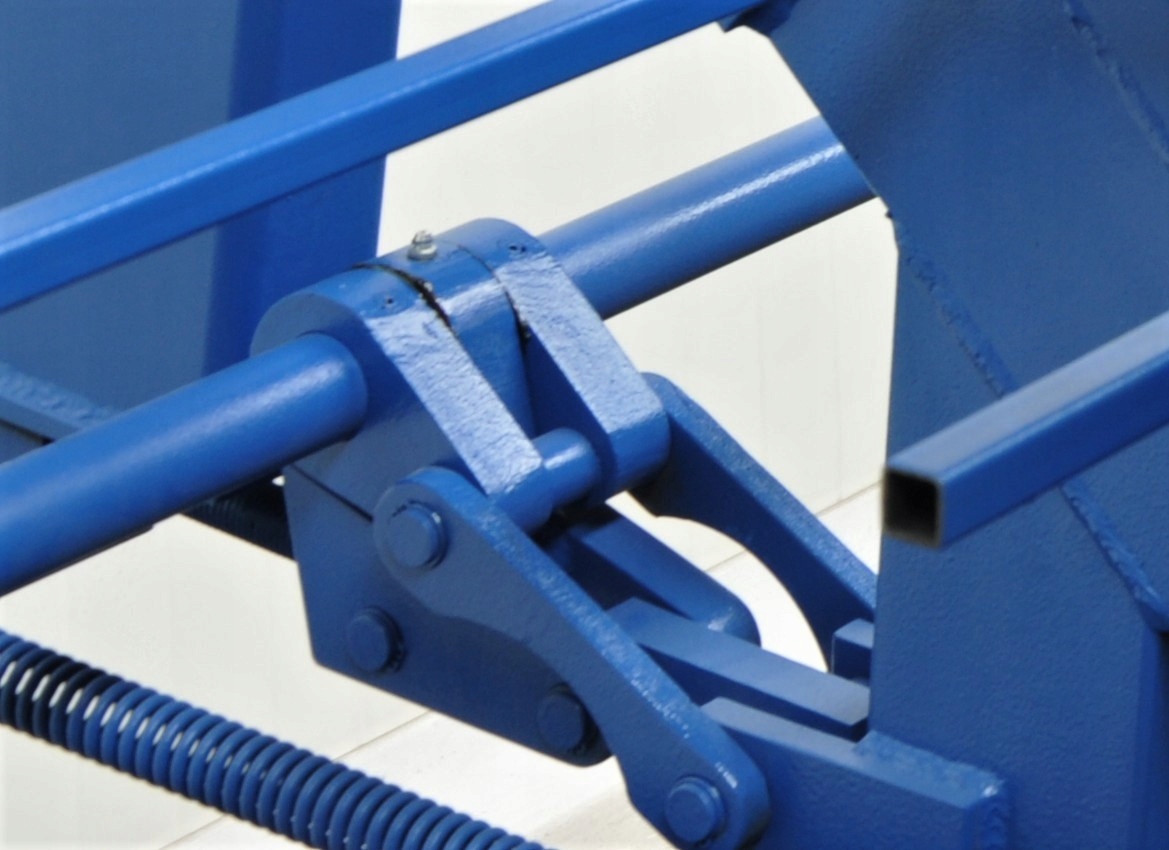

С целью ее усиления гибочная балка, как и нажимная, имеет опору/крепление в виде шарнирных механизмов в четырех плечах станок, гарантирующий высокую жесткость гибочного станка на долгие годы. Шарнирный механизм расположен в основании рычагов и соединен с изгибающейся балкой при помощи разъемных элементов. Чтобы работа на станке была быстрой и эффективной, механизмы соединяются между собой валами, снимающими нагрузку с системы гибки листового металла. Рельеф достаточен для гибки листового металла максимальной толщиной 0,8 мм и длиной до 6000 мм.

Большинство вращающихся элементов в механизмах станков имеют самосмазывающиеся втулки, не требующие периодической пополнения смазки. смазка. Гибочный станок оснащен четырьмя смазочными ниппелями, по одному на каждом прижимном рычаге запорного механизма.
