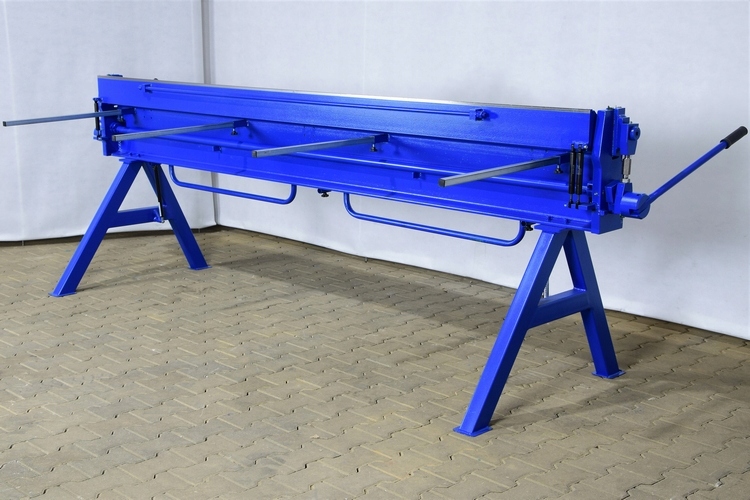

. ZG-3000/1.0 MAAD ГИБОЧНЫЙ СТАНОК С КРУГЛЫМИ НОЖНИЦАМИ

. Быстрые сроки доставки. Звоните!

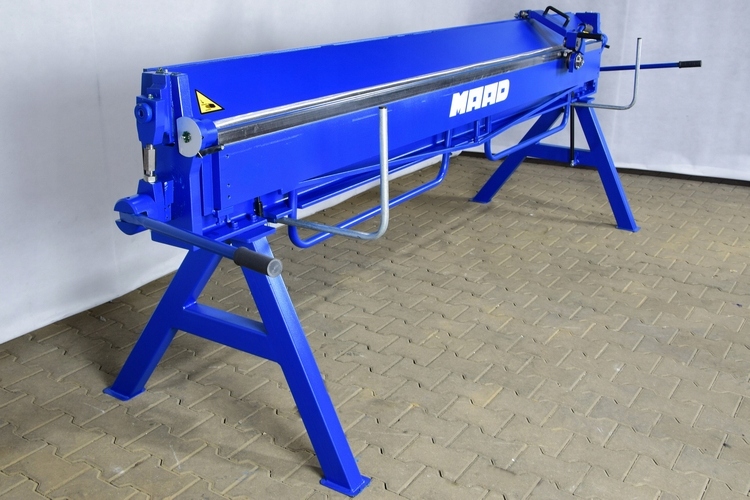

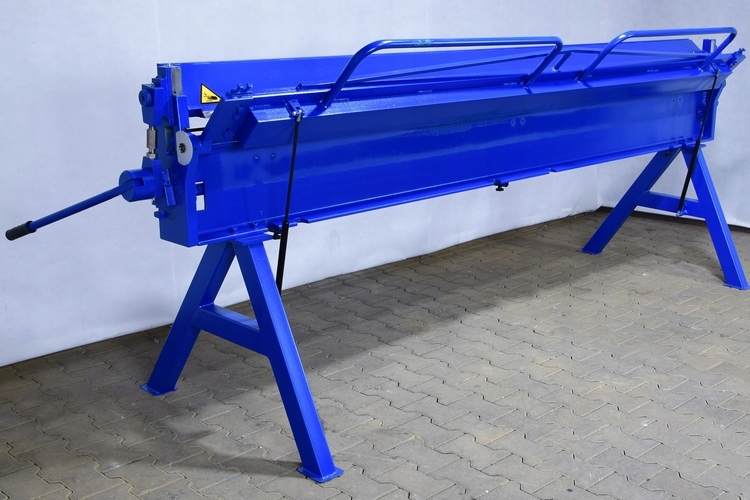

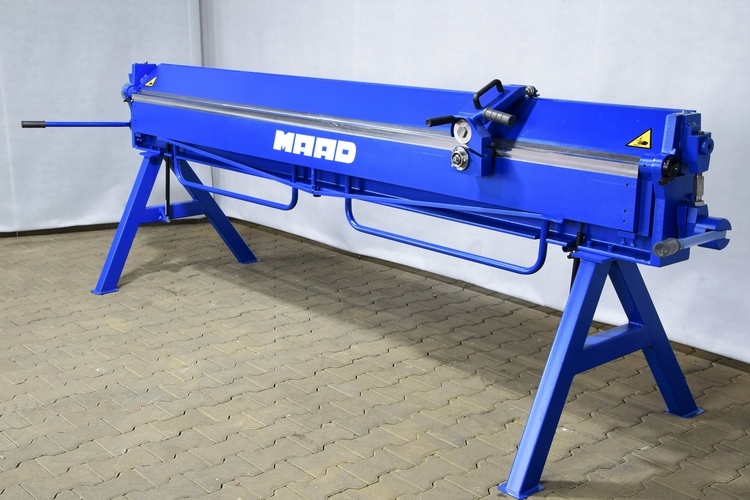

Гибочный станок ZG-3000/1.0 — это вариант станка для обработки плоских листов длиной 3 метра! Он оснащен тремя газовыми баллонами, облегчающими подъем прижимной балки, и двумя газовыми баллонами, облегчающими подъем изгибающей балки, что приводит к меньшим физическим усилиям при работе. Выпускается в основном для листовых цехов и предприятий, занимающихся вентиляцией и работающих с листовым металлом длиной до 3000 мм. Получение таких рабочих параметров гибочной машины возможно благодаря использованию прочных и долговечных (толщиной 35 мм!) боковых механизмов и значительно увеличенному сечению рабочих балок. Дополнительно боковые механизмы имеют латунные втулки с непосредственной смазкой в ​​каждом вращающемся элементе, что повышает долговечность устройства.

Благодаря высокому подъему прижимной балки (до 100 мм!) обеспечивается изгиб Станок пригодится для изготовления вентиляционных каналов. Возможность сотрудничества с дисковыми ножницами увеличивает его функциональность.

Технические параметры/оснащение:

• рабочая ширина - 3100 мм.
• толщина гнутого листа - 1,0 мм (для Rm<400МПа). )
• ширина изгибающей балки - 30 мм.
• максимальный угол изгиба - 135 градусов (под заказ возможно изготовление версии с углом изгиба 155 градусов)
• просвет между балками – до 100 мм.
• вес машины – 700 кг.
• съемные ножки – значительно облегчают транспортировку и погрузку.
• рама, установленная на задняя часть машины для поддержки листового металла.
• калибры для резки листового металла.
• транспортир входит в стандартную комплектацию.
• два газовых баллона, поддерживающих подъем гибочной балки.
• два газовых баллона, поддерживающих подъем гибочной балки
• . li>
• три газовых баллона, поддерживающих подъем прижимной балки
• ограничитель угла изгиба

Технические параметры ножниц:

• толщина разрезаемого листового металла – 1,2 мм (для Rm<400МПа)
• вес ножниц – 12 кг

Габариты машины:

• высота – 1150 мм
• ширина – 3580 мм
• глубина – 1000 мм

Основными рабочими органами листогибочного станка являются балки: неподвижные, нажимные и гибочные.

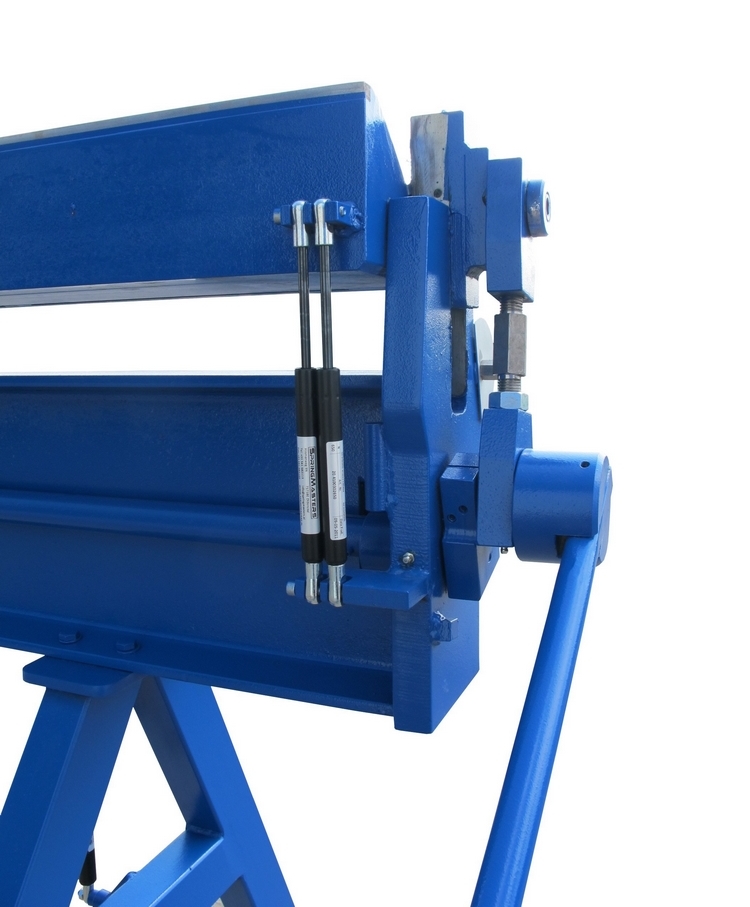

Прижимная балка – это подвижная балка, служащая для фиксации листового металла в нужном положении. Он поднимается и опускается с помощью рычага. Три газовых баллона поддерживают подъем прижимной балки.

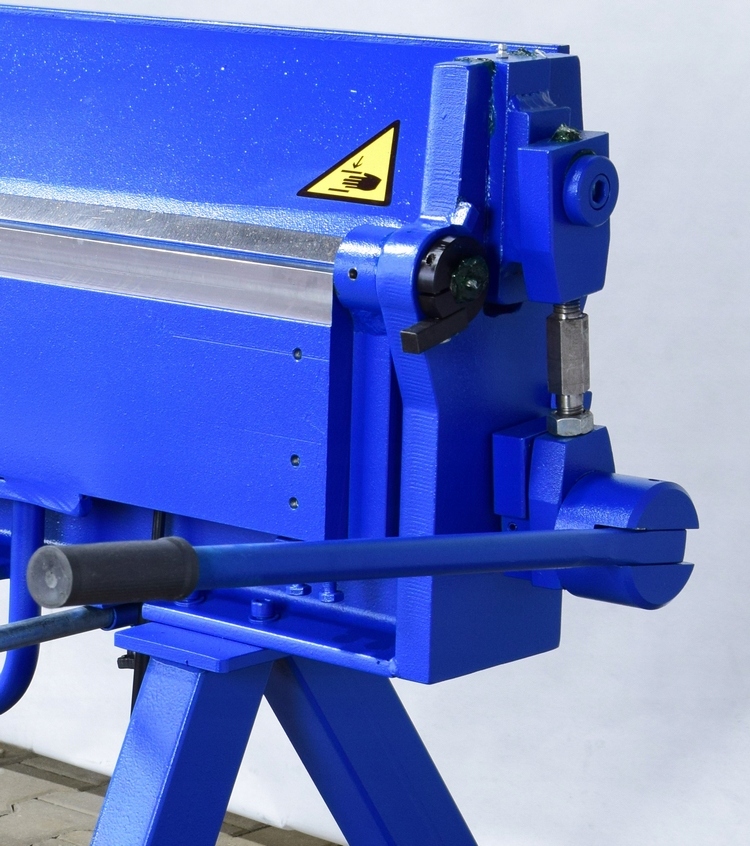

Операция гибки выполняется путем поворота гибочной балки на определенную угловую величину с помощью рукоятки. Два газовых баллона поддерживают подъем гибочной балки. Транспортир, установленный на левой стороне гибочного станка, если смотреть спереди, указывает текущий угол изгиба листового металла.

Гибочная балка имеет регулируемое положение относительно неподвижной балки. Этот параметр влияет на радиус изгиба листового металла, а его размер также зависит от толщины сгибаемого листового металла.

Рабочие балки оснащены натяжителями, служащими для задания прямолинейности рабочих кромок.

Рабочие балки оснащены натяжителями, служащими для задания прямолинейности рабочих кромок.

Рабочие балки оснащены натяжителями, служащими для задания прямолинейности рабочих кромок.

р>

Ограничитель угла гибки применяется при многократной гибке листового металла (если листов больше). Ограничитель угла устанавливаем, глядя на шкалу угла при подъеме изгибаемой балки. Когда вы увидите на циферблате подходящий угол, зафиксируйте ограничитель. После сгиба листового металла проверьте угол сгиба и внесите необходимые исправления в упор. Коррекция вызвана эластичностью листов.

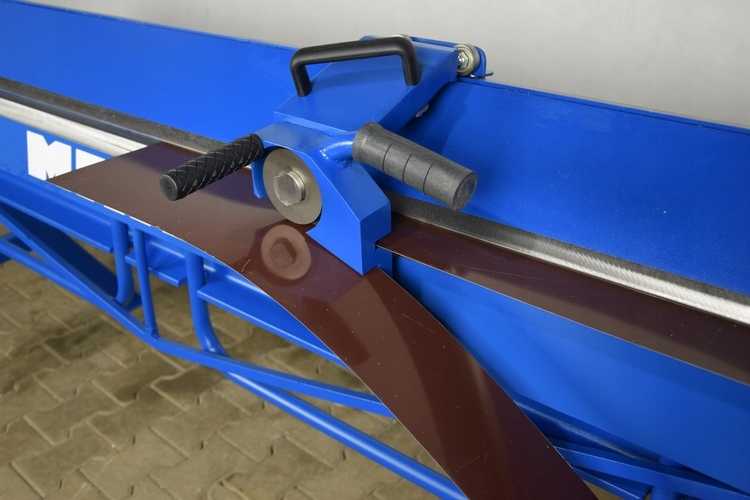

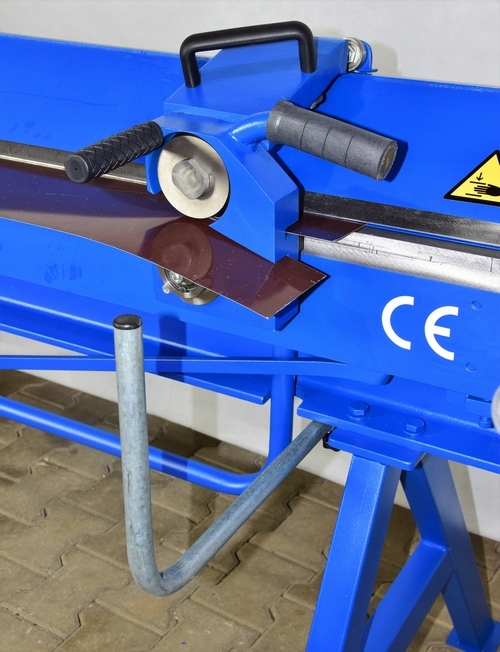

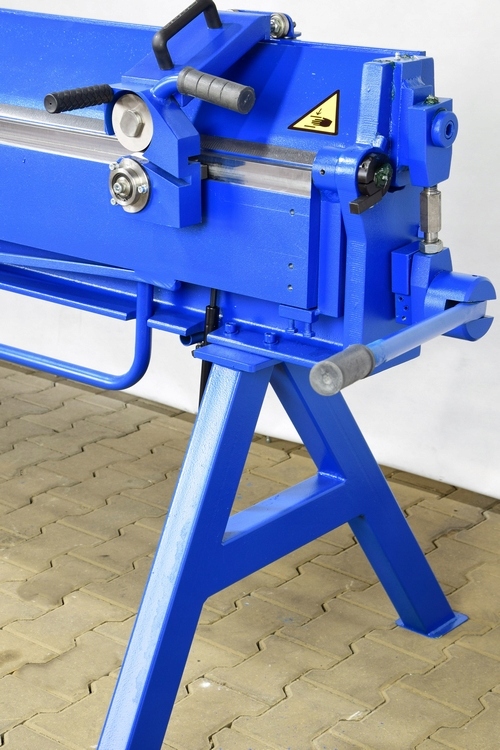

Прижимная балка сконструирована таким образом, что ее верхняя часть является одной из направляющих для круговых ножниц. Вторая направляющая – это гибочная балка гибочного станка. Листовой металл режем после его монтажа на гибочном станке.

Основные элементы ножниц смонтированы в монолитном корпусе, изготовленном на станке с ЧПУ в одном креплении на каждую сторону корпуса, что обеспечивает очень высокую точность всех поверхностей корпуса. Рабочими органами устройства являются два дисковых ножа, закрепленные в корпусе с помощью ступиц. Ножи изготовлены из инструментальной стали, закалены и закреплены в ступицах на шарикоподшипниках.

Крепление ножниц откручено. После его замены ножницы можно использовать на других типах гибочных машин и устройств.

Элементы гибочного станка изготовлены на прецизионных станках с ЧПУ.

Гибочный станок покрыт двойным слоем высококачественной краски – процесс покраски осуществляется в профессиональном, отапливаемом и вентилируемом покрасочном цехе. .

В качестве опции возможна установка стола с бортиками с делением в миллиметрах, за дополнительную плату:

300 злотых нетто (369 злотых брутто) за две штуки или 600 злотых нетто (738 злотых) брутто) за четыре штуки
