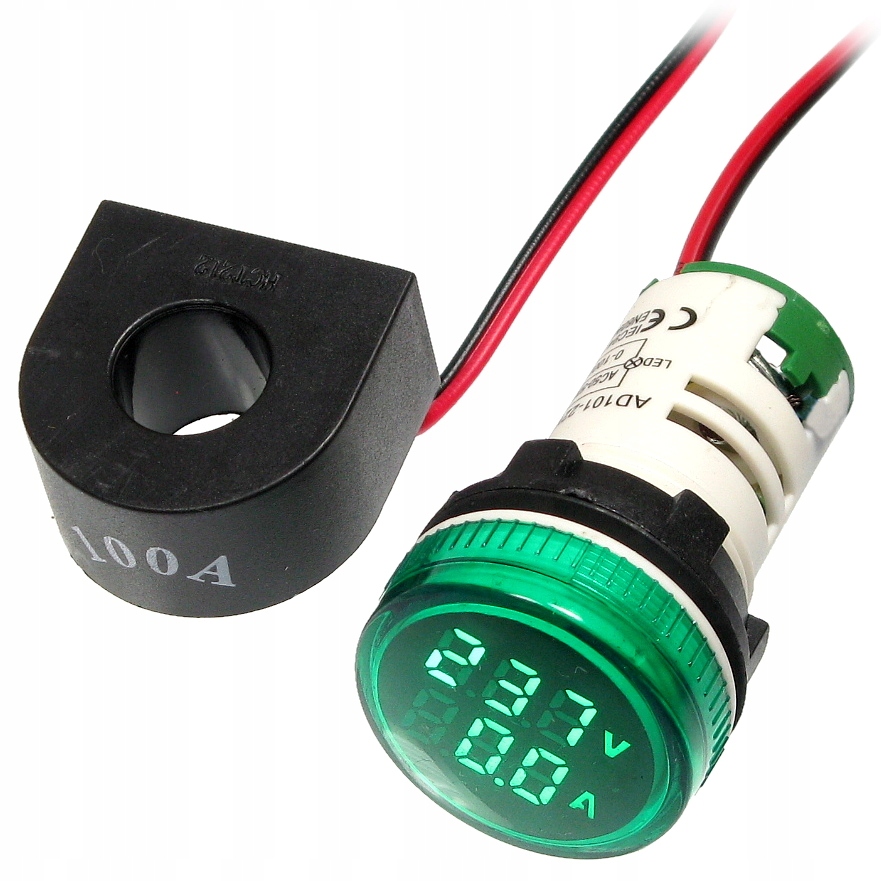

ЗЕЛЕНЫЙ светодиодный индикатор ВОЛЬТМЕТР АМПЕРМЕТР 500 В переменного тока 100 А

Символ: 40624

Индикатор вкручивается в стандартное отверстие диаметром 22 мм в виде амперметра/вольтметра переменного тока, встроенного в переднюю часть индикатора. Цвет подсветки соответствует цвету индикатора. Источник питания переменного тока в диапазоне от 50 до 500 В подключается проводами непосредственно к винтовым клеммам X1 и X2 в нижней части индикатора. Источником питания также является напряжение, показываемое вольтметром.

Ток потребляется неинвазивно и без разрыва электрической цепи на время измерения. Достаточно провести один провод, например фазу L, через центр измерительной катушки, чтобы счетчик отобразил значение тока, протекающего по этому проводу. Вы не можете пропустить через катушку два провода (фазу и нейтраль), потому что ток будет равен 0 А. Счетчик предназначен для измерения больших токов до 100А. Минимальный измеряемый ток 0,6А.

• Подключите питание индикаторов Х1-Х2 к сетевому напряжению 230 В переменного тока на первичной стороне трансформатора.
• Поместите 1 провод кабеля от трансформатора к выпрямительному мосту через отверстие катушки, другой должен шунтировать катушку.

Спецификация:

• Тип индикатора: одноцветный
• Монтажное отверстие: 22 мм
• Монтажная глубина: 38 мм< /li>
• li>
• Общая высота: 49 мм.
• Подсветка: светодиодный дисплей.
• Цвет подсветки: зеленый.
• Диапазон питания и вольтметра: 50–500 В переменного тока.
• Диапазон измерения тока: 99,9 А.
• Минимальное значение тока: 0,6 А.
• Силовые контакты: винтовые.
• Измерительные контакты. Тип: кабель с разъемом + измерительная катушка.
• Цвет корпуса: серый.
• Внешние размеры катушки: 29x29x16 мм.
• Диаметр отверстия катушки: 12,5 мм.
• >Класс герметичности: IP40
• Стандарты: IEC947-5-1, EN60947-5-1

Цена указана за 1 шт.
