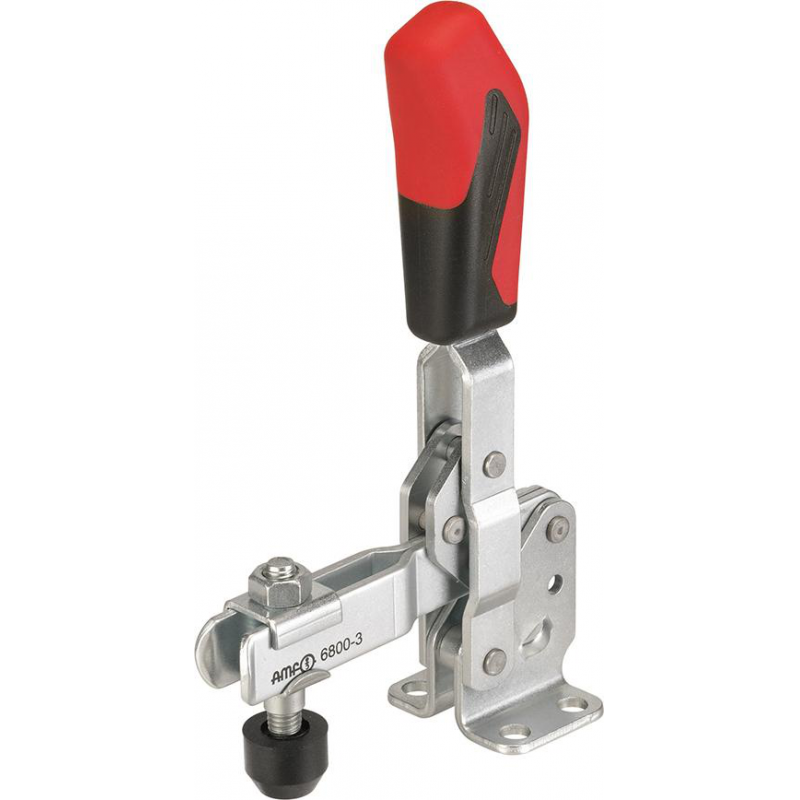

Вертикальный быстросъемный зажим с горизонтальным основанием

Информация о продукте:

• вертикальный зажим с открытым рычагом и горизонтальной опорой производства AMF,
• оцинкован и пассивирован,
• заклепки из нержавеющей стали перемещаются в втулках подшипников, которые были цементированы, закалены и отпущены ,
• смазанные опорные точки,
• эргономичная маслостойкая ручка с большой площадью ладони и мягким компонентом,
• безопасный зажимной элемент с защитой пальцев,
• li>
• не теряющийся нажимной винт на конце прижимного рычага.
• шарнирное управление
• направление действия вертикальное, плоскость зажима горизонтальная
• самозапирающийся
• ручка с пластиковым покрытием
• оцинкованная
• Тип NI – нержавеющая сталь, предназначен для использования в химической, пищевой промышленности, на судоходстве условиях и т. д.
• антимагнитный, устойчивый к коррозии и кислоте

Советы:

• Угол открытия можно увеличить, нажав стопорный штифт.

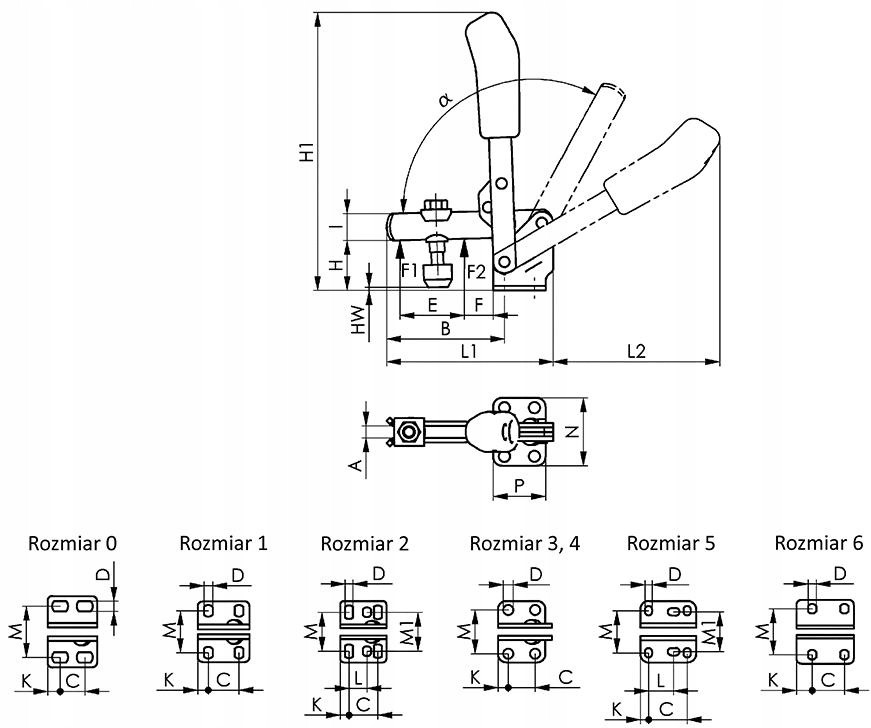

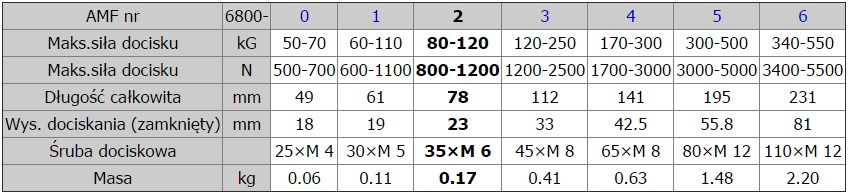

Спецификация:

• размер: 3,
• f1: 1,2 кН,
• f2: 2,5 кН,
• нажимной винт: M8 x 45,
• нажимной винт: M8 x 45,
• li>
• вес: 410 г,
• а: 8,
• б: 79,
• в: 20,0,
• d: 7,5,
• e: 37,
• f [мм/U]: 19,0,
• h1: 186,0,
• hw мин.: 2,0,
• hw макс.: 11,0,
• i: 18,
• k: 7,5,
• л: – ,
• л1: 112,
• л2: 112,
• м: 32,5,
• н: 46,
• p: 35,
• testj: 105°,
• h: 33,0,
• m1: –

Режим: 6800-3

EAN: 4020772090036
