МОДУЛЬ ЗАРЯДКИ АККУМУЛЯТОРА LI-ION 18650 USB-C TP4056

Зарядное устройство с защитой от переразряда

TP4056 — универсальное зарядное устройство для литий-ионных аккумуляторов с портом USB Type C. Он позволяет заряжать одиночные литий-ионные элементы напряжением 3,7В или 4,2В и емкостью до 1000 мАч. Зарядное устройство можно питать от любого источника USB, например ноутбука, настенного зарядного устройства, блока питания или автомобильного адаптера.

Благодаря встроенной системе контроля зарядки TP4056 обеспечивает безопасную и стабильную зарядку аккумуляторов. Имеет функцию защиты от перенапряжения, короткого замыкания и перезаряда, что обеспечивает длительный срок службы аккумулятора.

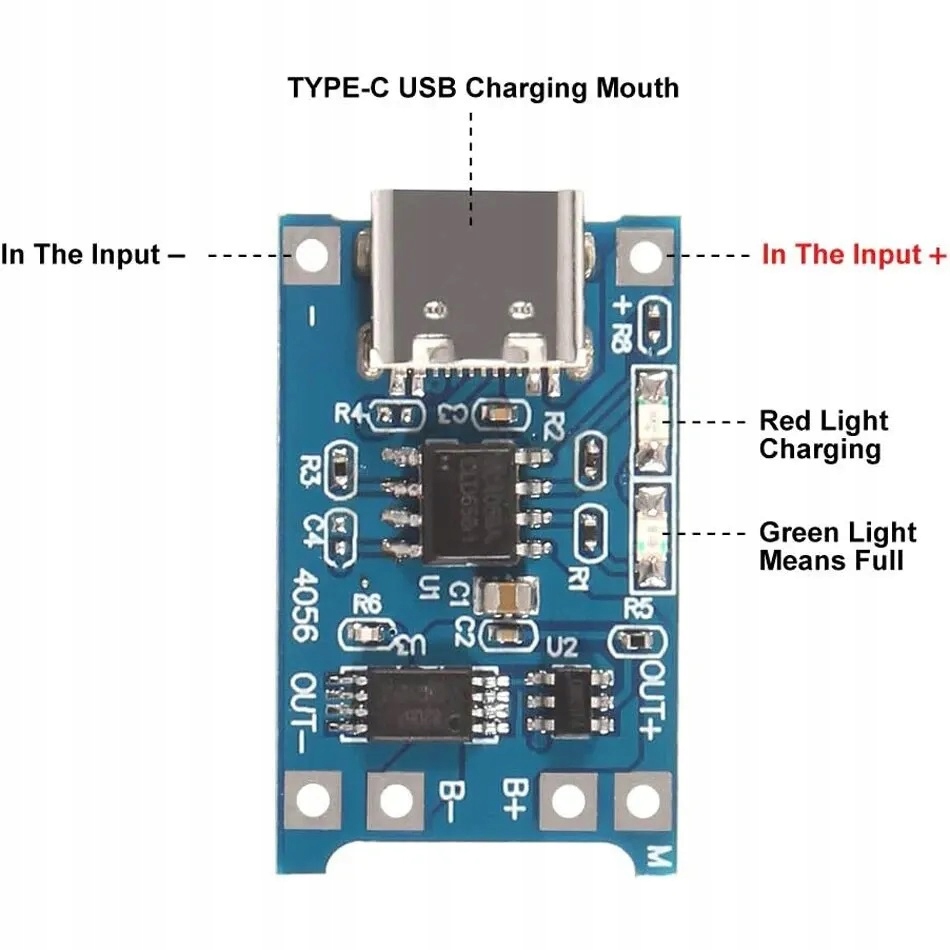

На плате имеются 2 светодиода, сигнализирующие о зарядке и завершении зарядки

• Светодиод 1 красный — идет зарядка (CHARGE b>)
• Светодиод 2 зеленый — элемент (аккумулятор) заряжен полностью (FULL)

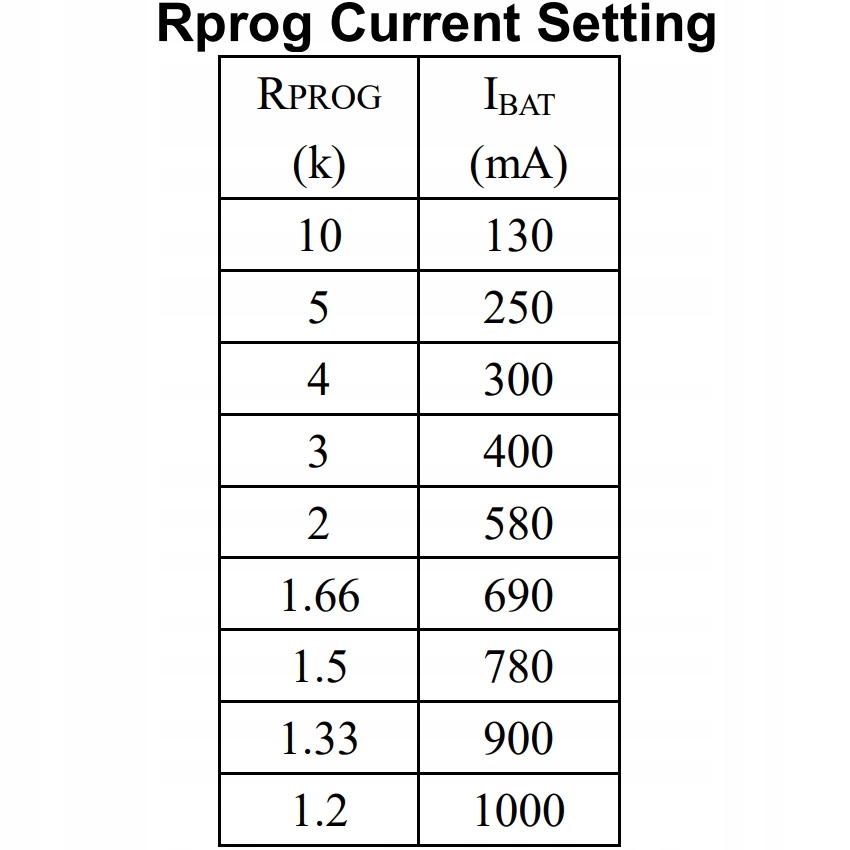

РЕГУЛИРОВКА ЗАРЯДНОГО ТОКА

На плате имеется возможность регулировать зарядный ток элементов с помощью резистора, обозначенного на плате как R3

• ⚠ 10 кОм: 130 мА
• ⚠ 5 кОм: 250 мА
• ⚠ 4 кОм: 300 мА
• ⚠ 3 кОм: 400 мА
• ⚠ 2 кОм: 580 мА
• ⚠ 1,66 кОм: 690 мА
• ⚠ 1,5 кОм: 780 мА
• ⚠ 1,33 кОм: 900 мА
• ⚠ 1,2 кОм: 1000 мА

ПРЕИМУЩЕСТВА

• Возможность подачи входного зарядного напряжения через порт USB-C или контактные площадки, расположенные рядом с портом с маркировкой + и -
• Дополнительные поля, отмеченные OUT+ и OUT--, представляют собой выходы ячейки с защитой от разряда и потребления тока более 3А
• Плата имеет версию с защитой от чрезмерного разряда и отключает аккумулятор при падении напряжения до 2,5В
• Малые габариты модуля
• Стабильная работа.
li>

ПРИМЕР ПОДКЛЮЧЕНИЯ

• Подключите элемент к B+ и B-.
• OUT+ и OUT- — это выходы элемента с защитой от чрезмерного разряда и перегрузки по току.

ПРИМЕЧАНИЕ. Модуль справа на фотографии не входит в комплект

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Тип заряжаемых аккумуляторов (ячеек): Li-Ion (литий-ионный) 1S (один элемент)
• Входы питания: гнездо USB-C или паяльные площадки с маркировкой +/-
• Контакты для подключения аккумулятора: B+ и B-
• Выходы ячеек: OUT+ и OUT- (с защитой от разряда и потребления тока свыше 3А)
• Назначение красного диода: зарядка
• Назначение зеленого диода: заряжен
• Входное напряжение: 5В
• Напряжение зарядки:4,2В ±1% (позволяет заряжать литий-ионные аккумуляторы 18650 3,7В и другие аккумуляторы с аналогичными параметрами)
• Максимальный зарядный ток: 1А (1000 мА) li>
• Защита от разряда ниже 2,5В: Да
• Защита от тока потребления выше 3А: Да

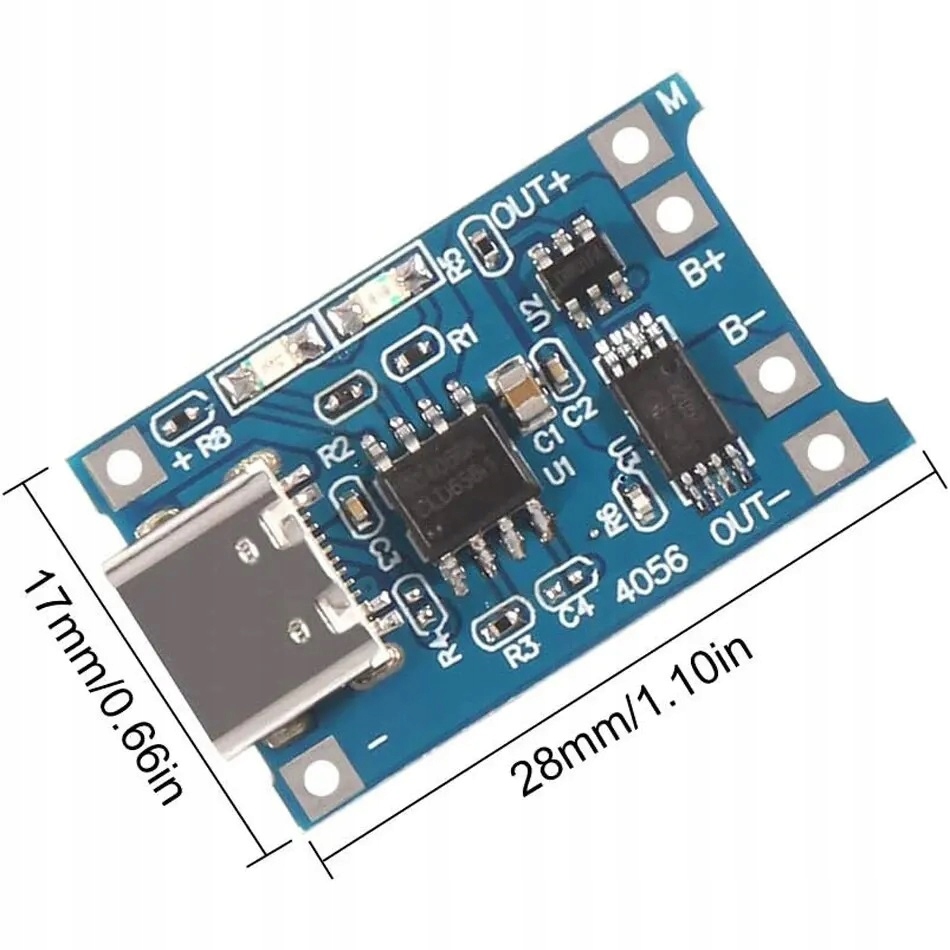

• Размеры модуля: 28 мм x 17 мм
• Разъем: USB тип C
