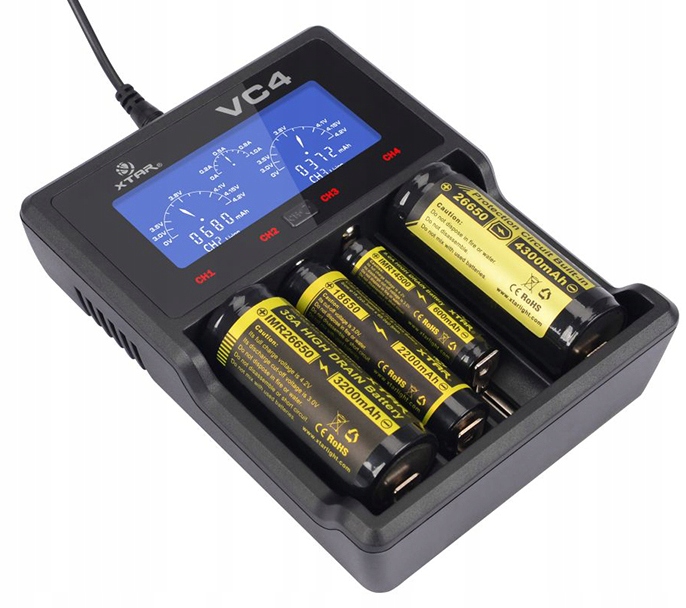

ПРОФЕССИОНАЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ЦИЛИНДРИЧЕСКИХ АККУМУЛЯТОРОВ VC4

Совместимость с аккумуляторами:

AA, AAA, R14, R20,14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 2 50

Зарядное устройство VC4 для литий-ионных и Ni-MH аккумуляторов

VC4 — четырехканальное зарядное устройство высокого класса для никель-металлогидридных (NiMH) и литий-ионных (Li-ion) аккумуляторов.

Разработчики VC4 сосредоточились на современности, сохранив при этом полную функциональность зарядного устройства.

Большой ЖК-экран показываетнапряжение, зарядный ток и емкость которое было доставлено в ячейку.

Технические характеристики:

• Модель: VC4
• Вилка: USB-адаптер
• Тип заряженных элементов: 1–4 литий-ионных аккумулятора 3,6–3,7 В, защищенных и незащищенных, 1–4 NiMH аккумулятора.
• Количество заряженных элементов: > 1-4

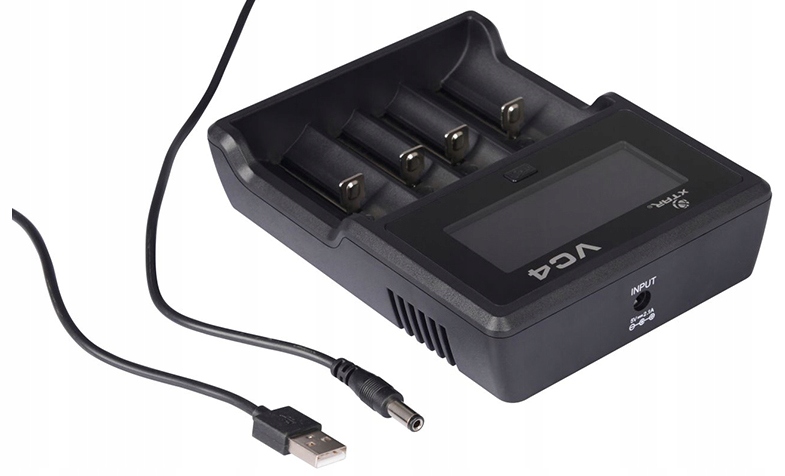

• Входное напряжение: 5 В постоянного тока.
• Входное гнездо источника питания постоянного тока: 5,5 x 2,5 мм.
• Метод зарядки: процессорная система TC/CC/CV
• Напряжение завершения зарядки: 4,2 В ±0,05 В
• Входной ток: 2100 мА
• Размеры: 149 x 115 x 35 мм
• Гарантия: 24 месяца

Зарядный ток в системе CC:

• 1-2 аккумулятора, размещенные в крайних каналах (1 и 4): макс. 1000 мА ±80 мА< /li>
• 3-4 батареи или 1-2 батареи, расположенные в средних каналах (2 и 3): макс. 500 мА ±50 мА.

Защиты:

• Тепловой
• Короткое замыкание
• Перед установкой батареи назад

Наиболее важные функции:

•зарядка литий-ионных аккумуляторов: трехступенчатый процесс зарядки TC/CC/CV, управляемый процессором

•зарядка Ni-MH аккумуляторов с помощью Метод CC

•четыре независимых канала зарядки

•макс. зарядный ток 1А

•ЖК-дисплей, информирующий о напряжении элемента и токе зарядки

•Информация о токе, используемом для зарядки - возможность измерения емкости элемента (погрешность измерения ±5%)

•Питание от любого USB-зарядного устройства с USB-портом или от USB-порта компьютера

•Функция реактивации глубоко разряженных элементов

•Защита: короткое замыкание , термозащита, защита от обратной полярности

Метод зарядки TC/CC/CV

Это трехэтапный процесс зарядки литий-ионных элементов, обеспечивающий поддержание элемента в хорошем состоянии путем зарядки соответствующим током на каждом этапе и завершение процесса зарядки в нужный момент.

Отдельными этапами процесса TC/CC/CV являются:

• Фаза TC: ячейки разряженные ниже 2,9 В «просыпаются» с более низким током.
• Фаза CC: после достижения 2,9 В элемент заряжается постоянным током в диапазоне от 0,1 А до 1 А. (в зависимости от используемого источника питания и количества заряжаемых аккумуляторов).
• Фаза CV: когда элемент почти заряжен, зарядное устройство переключается на зарядку с уменьшающимся током до тех пор, пока не напряжение ячейки достигает 4,2В. После достижения 4,2В процесс зарядки завершается – аккумулятор полностью заряжен.

Зарядное устройство VC4 имеет функцию реактивации глубоко разряженных аккумуляторов и аккумуляторов с напряжением 0В. Многие зарядные устройства, представленные на рынке, не способны заряжать такие аккумуляторы. Вот тут-то и пригодится зарядное устройство VC4, которое во многих случаях позволяет «спасти» такие элементы.

Просто вставьте глубоко разряженный аккумулятор в зарядное устройство VC4, как при обычной зарядке – зарядное устройство обнаружить разряженный элемент и попытаться его реактивировать.

Внимание! Клетки, разряженные ниже определенного уровня, необратимо повреждаются и не могут быть повторно активированы. Избегайте слишком глубокой разрядки литий-ионных аккумуляторов – это может существенно снизить их долговечность и емкость или привести к их полному выходу из строя.

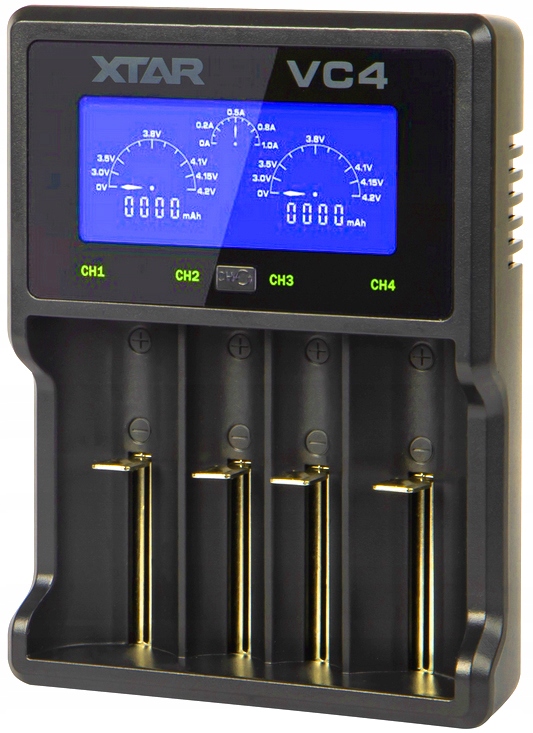

ЖК-дисплей зарядного устройства VC4 с подсветкой отображает текущую информацию о рабочем состоянии зарядного устройства:

• Напряжение заряженных аккумуляторов
• Идет зарядка текущий
• Заряд, использованный для зарядки ячеек
• Указывает на любые ошибки и информирует о завершении зарядки
• При этом отображается текущий рабочий статус для двух каналы
• После завершения зарядки значение заряда, использованного для зарядки аккумулятора, можно прочитать на дисплее.

Переключение между двумя другими каналами возможно с помощью кнопку CH на корпусе зарядного устройства.

Информацию об использованном заряде можно использовать для измерения емкости аккумулятора. Чтобы измерить емкость аккумулятора, разрядите его до соответствующего уровня отключения напряжения (обычно 2,5 В для литий-ионного, 0,9 В для никель-металлогидридного) и вставьте в зарядное устройство VC4.
