Соединение оптоволокна с кожухом 3:1, 48 соединений IP68

Вертикальное соединение оптоволокна с кожухом предназначено для защиты соединений оптического волокна от погодных условий и обеспечивает механическую защиту.

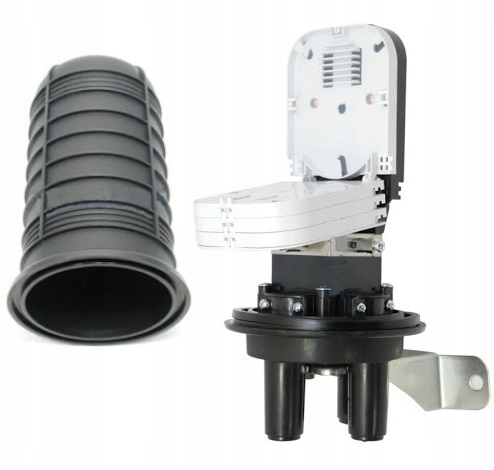

Конструкция и дополнительные аксессуары позволяют устанавливать устройство в надземных, подземных и канализационных системах. Муфта оснащена 4-мя оптоволоконными лотками (кассетами) с возможностью размещения до 12 сростков на каждом лотке (двойное расположение сростков). Он изготовлен из полипропилена (ПП), что гарантирует устойчивость к УФ-излучению, низким и высоким температурам и веществам, содержащимся в телекоммуникационных канализационных системах. Прибор герметичен в закрытом состоянии, степень защиты IP68 (6 – пылезащита, 8 – защита от воздействия постоянного погружения в воду).

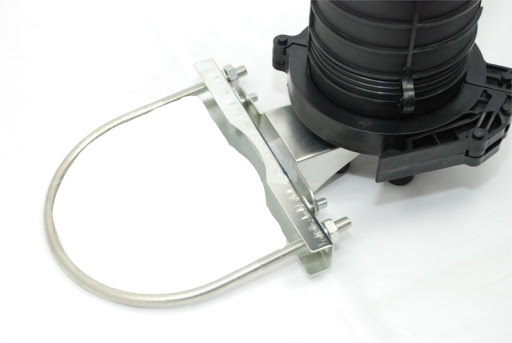

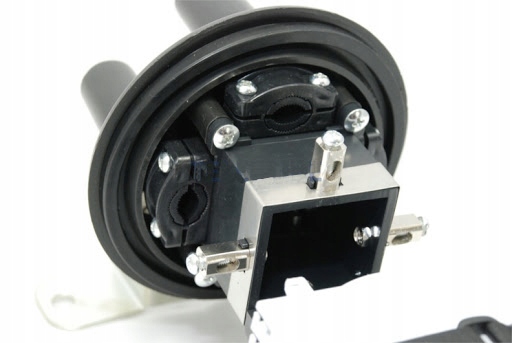

Муфта оснащен тремя круглыми портами и одним овальным портом. В комплект входит зажим для крепления на телекоммуникационном столбе и винтовые кронштейны для крепления на стену. В нижней части устройства имеется вентиляционный рукав.

Конструкция и использованные материалы гарантируют его долговечность, эффективную защиту, а также простоту установки и эксплуатации чехла. Рукав можно открывать/закрывать много раз.

Применение:

• установка в кабельном колодце (подземные/наземные сети)
• крепление на стене или столбе (воздушные сети) – кронштейны в комплекте.
>
• создание ответвлений оптических путей
• управление оптоволокном

Данные:

• Высота: 300 мм
• Диаметр вытяжки: 120 мм
• Материал корпуса: Полипропилен (ПП)
• Количество лотков/кассет для оптоволокна: 4
• Максимальное количество соединений : 48 (4x12)
• Количество портов: 4 (3 круглых/1 овальный)
• Внутренний диаметр круглых портов : 22 мм
• Размеры овальных портов: 22x34 мм
• Рабочая температура: -40°C~+65 °C
• Класс герметичности: IP68

Комплектация:

• Оптико-кассеты (лотки) 4 шт.
• Сростковые крышки
• Кабельные термоусадочные чехлы
• Набор перчаток
• Влагоотводящий мешок
• Защитные трубки
• Зажим для оптоволокна

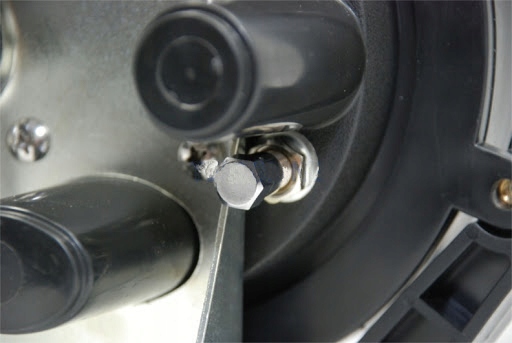

• Заземляющие кабели
• Зажим стяжки (Кабельные стяжки)
• li>
• Наждачная бумага
• Настенный кронштейн
• Монтажные кронштейны

IP68 (в соответствии с PN-EN 60529:2003)

Система IP означает степень защиты, обеспечиваемую корпусом от доступа к опасным частям, проникновения посторонних твердых тел, проникновения воды и системы. за предоставление дополнительной информации, связанной с такой защитой.

Представленный товар обладает следующими свойствами:

• защита от доступа к опасным частям с помощью провода
• пылезащита
• защита от воздействия длительного погружения в воду (корпус постоянно погружен в воду, в условиях, согласованных между производителем и потребителем)
