Заглушка быстрого соединителя LÜDECKE для литьевых форм DN 6 с метрической наружной резьбой M 10x1 для резки — ESDM 101-60 NA — эквивалент DME 1/4"

Быстрые соединители от ESDM с DN 6 и диаметром затвора 9,4 мм характеризуется очень высокой скоростью потока при одновременно низком перепаде давления.

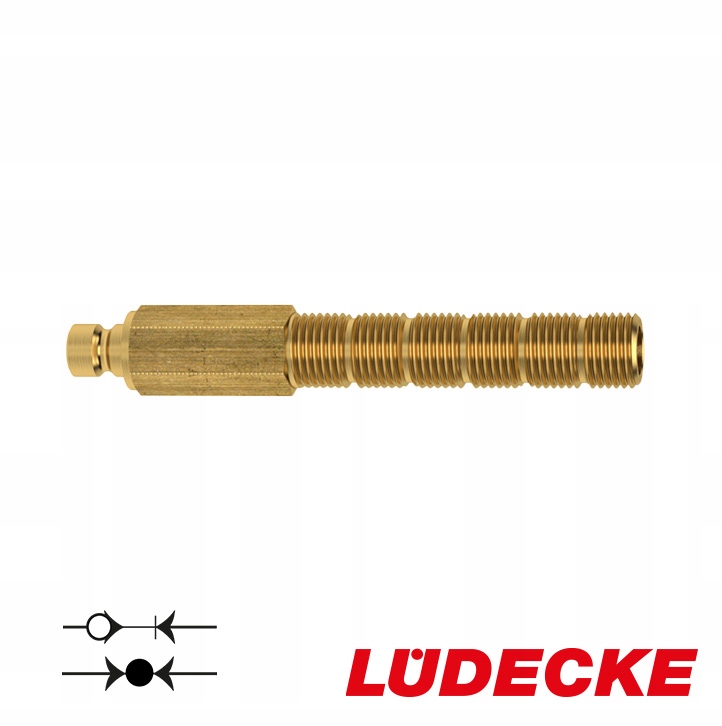

ESDM 101 Деталь -60 NA имеет с одной стороны заглушку, а с другой - наружную, цилиндрическую, метрическую резьбу, предназначенную для регулировки длины и нарезания.Для облегчения установки имеет шестигранное кольцо, для использования гаечного ключа при сборке. Эти вилки не имеют клапана, их можно подключать как к розеткам с клапаном (одностороннее отсечение), так и без него (свободный проход). оснащенный этой заглушкой, при отсоединении будет течь.

Корпус изготовлен из латуни.

Совместим с быстроразъемными соединениями для регулирования температуры, международный профиль (американский). DME 1/4".

Эти быстроразъемные соединения предназначены для использования в установках контроля температуры, которые чаще всего используются в промышленности по переработке пластмасс. Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный ассортимент разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства LÜDECKE .

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200 (масло, воздух), +150 (вода)..
• Материал присоединения, корпус клапана: латунь MS 58.
• Среда: воздух, вода, масло и другие.
• Размер резьбы: M 10x1
• Длина резьбы [L1]: 60 мм
• Длина катушки [L3]: 10 мм
• Заглушка, номинальный размер: DN 6
• Ширина заглушки [DS]: 9,4 мм
• Длина штекера [L2]: 10,5 мм
• Общая длина [L]: 100 мм
• Размер ключа [SW]: 11
• Проход: 6
• Вес: 36 г.
• Профиль вилки совместим с: DME 1/4"
• Каталоговый номер: ESDM 18-60 NA

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

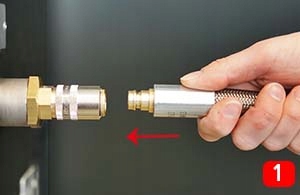

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
