LÜDECKE DN 6 Быстроразъемное соединение для литьевой формы Заглушка с трубкой, которую нужно обрезать до диаметра 10 - ESDM 63 R-10 - эквивалент DME 1/4"

ESDM серия быстрое соединение соединители o DN 6 и диаметром затвора 9,4 мм характеризуются очень высокой скоростью потока при одновременном низком перепаде давления

ESDM R. деталь имеет с одной стороны заглушку, а с другой - гладкую монтажную трубку, предназначенную для регулировки длины и обрезки, имеет шестигранное кольцо, для использования с ключом при установке. Эти заглушки не имеют клапана, их можно подключать к розеткам с клапаном (односторонний) и без (свободный проход). Кабель, оснащенный этой заглушкой, при отсоединении будет протекать.

Изготовлен из латунного корпуса.

Совместим с быстроразъемными соединениями для регулирования температуры, с международным профилем (американским) DME 1/4".

Эти быстроразъемные соединения предназначены для использования в установках контроля температуры, которые чаще всего используются в промышленности по переработке пластмасс. Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный ассортимент разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства компании LÜDECKE .

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200 (масло, воздух), +150 (вода)..
• Материал присоединения, корпус клапана: латунь MS 58.
• Среда: воздух, вода, масло и другие.

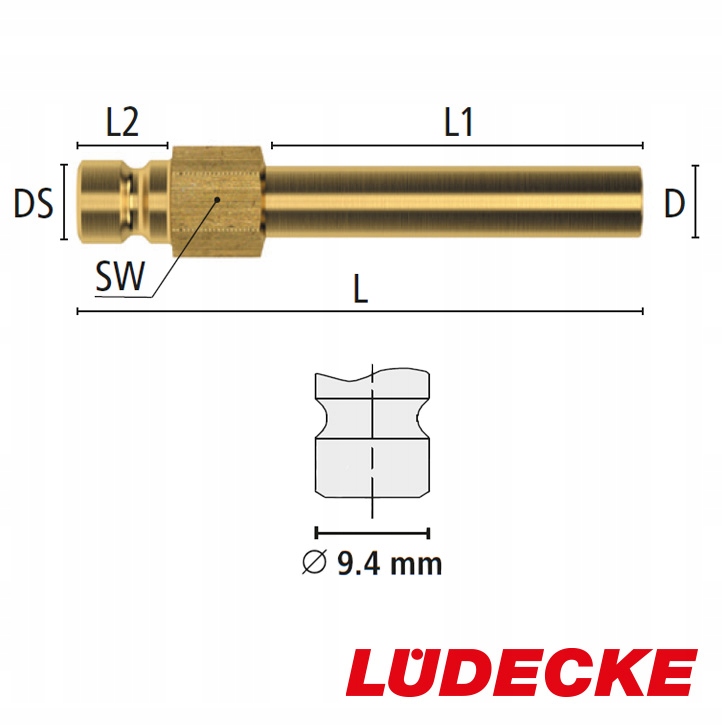

• Диаметр трубки [D]: 10
• Длина трубки [L1]: 42 мм
• Заглушка, номинальный размер: DN 6
• Ширина штекера [DS]: 9,4 мм
• Длина штекера [L2]: 10,5 мм
• Общая длина [L]: 63 мм
• Размер ключа [SW]: 11
• Проход: 6
• Вес: 20 г.
• Профиль заглушки совместим с: DME 1/4"
• Номер по каталогу: ESDM 63 R-10

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
