LÜDECKE Быстроразъемное соединение для литьевых форм, заглушка DN 6 с G 1/8" (ISO 228) Внешняя резьба для резки - ESDM 18-60 NA - эквивалент DME 1/4"

ESDM с DN 6 и диаметром заглушки 9,4 мм характеризуются очень высокой скоростью потока при одновременно низком перепаде давления.

Деталь ESDM 18-60 NA имеет заглушку с одной стороны и наружную цилиндрическую резьбу по ISO 228 с другой, предназначенную для регулировки длины и резки. Для облегчения установки на нем имеется шестигранное кольцо для использования гаечного ключа при установке. Эти заглушки не имеют клапана, их можно подключать как к розеткам с клапаном (одностороннее закрытие), так и без него (свободный проход). Кабель, оснащенный этой вилкой, протечет при отсоединении.

Корпус изготовлен из латуни.

Совместим с быстроразъемными разъемами для регулирования температуры, с международным профилем (Американский) DME 1/4".

Эти быстроразъемные соединения предназначены для использования в установках контроля температуры, которые чаще всего используются в пластмассовых изделиях. перерабатывающая промышленность.Высококачественные соединители,обеспечивают поддержание точного давления и температуры,которая может достигать до 200°С.Точность поддержания соответствующего давления и температуры часто определяет высокую повторяемость точных форм формованных изделий.Это позволит перевести Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстроразъемные соединения, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различные охлаждающие среды, как горячую, так и холодную воду, масло или воздух.

Мы предлагаем полный спектр соединителей и быстроразъемных соединений для контроля температуры. системы, используемые при переработке пластмасс производства LÜDECKE.

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200 (масло, воздух), +150 (вода)..
• Материал присоединения, корпус клапана: латунь MS 58.
• Среда: воздух, вода, масло и другие.
• Резьба: ISO 228
• Размер резьбы: 1/8"

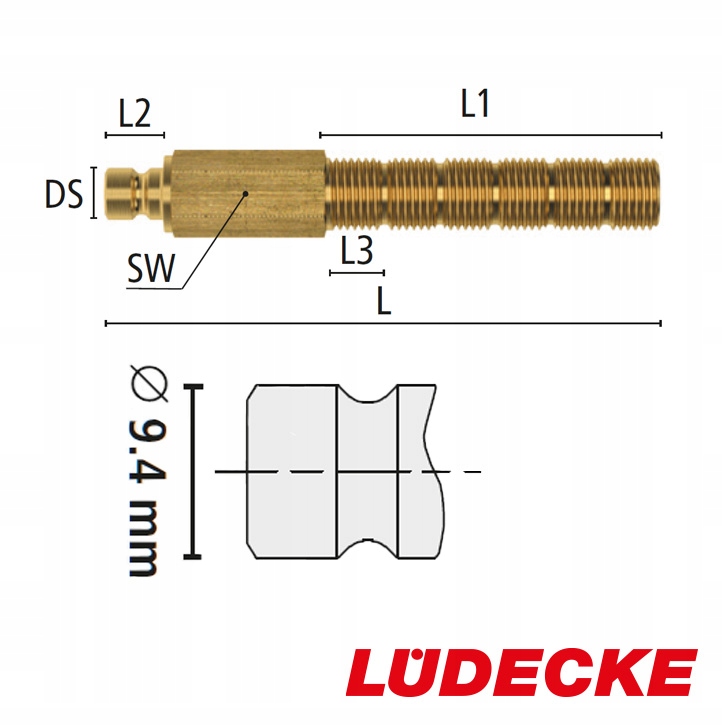

• Длина резьбы [L1]: 60 мм
• Длина катушки [L3]: 10 мм
• Штекер, номинальный размер: DN 6
• Ширина штекера [DS]: 9,4 мм
• Длина штекера [L2]: 10,5 мм
• Общая длина [L]: 100 мм
• Размер ключа [SW]: 11
• Проход: 6
• Вес: 36 г
• Профиль штекера совместим с: DME 1/4"< /li>
• Номер по каталогу: ESDM 18-60 NA

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
