Заглушка быстрого соединителя для литьевых форм LÜDECKE DN 6 с конической наружной резьбой R 1/4" — угол 90° — ESHM 14 NA-90 — эквивалент HASCO Z 8

Быстрые соединители от Серия ЭШМ с DN 6 и диаметром затвора 9 мм характеризуется очень высокой скоростью потока при одновременно низком перепаде давления.

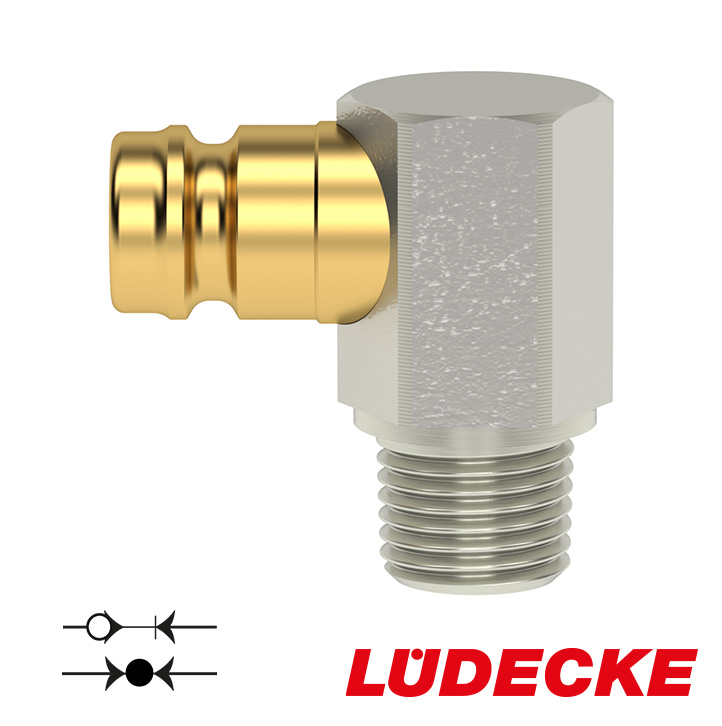

ЭШМ Деталь NA-90 имеет с одной стороны быстроразъемную заглушку, а с другой - прямоугольную коническую наружную резьбу согласно EN 10226. Для облегчения установки она имеет шестигранное кольцо для использования гаечного ключа во время монтаж.Эти заглушки не имеют клапана, их можно подключать как к клапанным, так и без.Кабель, оснащенный этой заглушкой, будет протекать при отсоединении.

Корпус выполнен из никелированной латуни.

Корпус изготовлен из никелированной латуни.

Совместимы с быстроразъемными соединениями для регулирования температуры, с немецким профилем (европейским) HASCO Z 8.

Эти быстроразъемные соединения предназначены для использование в установках контроля температуры, которые чаще всего используются в промышленности по переработке пластмасс. Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный ассортимент разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства LÜDECKE .

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200 (масло, воздух), +150 (вода)..
• Материал: латунь MS 58 и никелированная латунь.
• Резьба: EN 10226
• Размер резьбы: R 1/4"

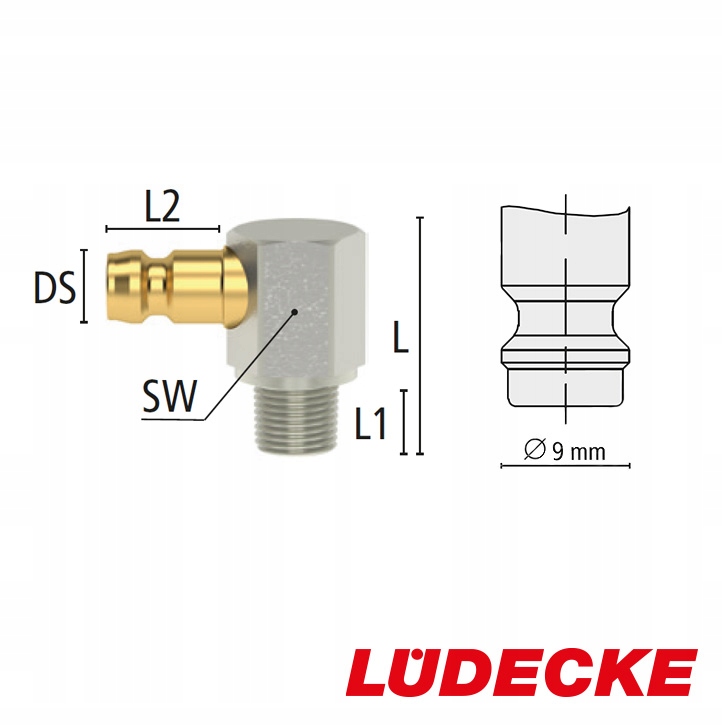

• Длина резьбы [L1]: 11 мм
• Длина заглушки [ L2] : 14 мм
• Заглушка, номинальный размер: DN 6
• Ширина заглушки [DS]: 9 мм
• Общая длина [L]: 27 мм
• Размер ключа [SW]: 15
• Порт: 6
• Вес: 40 г
• Профиль вилки совместим с: HASCO Z 8.
• Номер по каталогу: ESHM 14 NA-90

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
