Заглушка быстрого соединителя для литьевых форм LÜDECKE DN 13 с внешней резьбой 1/2 дюйма — ESHG 12 NA — эквивалент HASCO Z 8

Быстрые соединители серии ESHG с

b>Ду 13 и диаметр пробки 19 мм характеризуются очень высокой скоростью потока при низком перепаде давления.

ЭШГ 12 NA > деталь имеет с одной стороны заглушку, а с другой наружную резьбу, цилиндрическая по ISO 228, с внутренним конусом 37° по DIN 3863. Для облегчения установки имеет шестигранное кольцо для использования гаечного ключа при сборке. Эти заглушки не имеют клапана, их можно комбинировать с розетками с клапаном (одностороннее запорное b>) и без него (свободный проход). кабель, оснащенный такой вилкой, протечет при отсоединении.

Корпус изготовлен из никелированной латуни.

Совместим с быстроразъемными разъемами для регулирования температуры, с немецким профилем

. b> (Европейский) HASCO Z 8.

Эти быстроразъемные соединения предназначены для использования в установках регулирования температуры, которые чаще всего используются при переработке пластмасс. промышленность. Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный ассортимент разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства LÜDECKE .

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200 (масло, воздух), +150 (вода)..
• Материал присоединения, корпус клапана: латунь MS 58.
• Среда: воздух, вода, масло и другие.
• Резьба с внутренним конусом: ISO 228, DIN 3863
• Размер резьбы: 1/2"

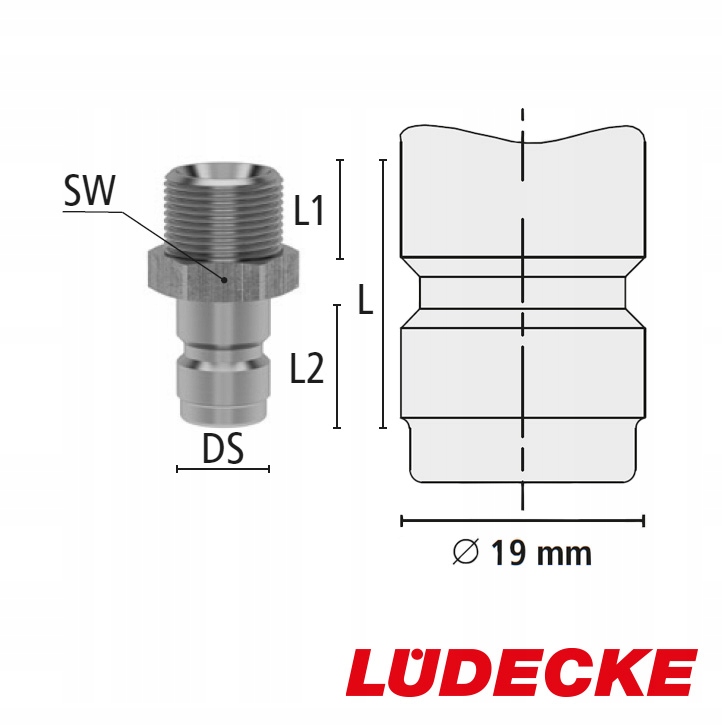

• Длина резьбы [L1]: 12 мм
• Заглушка, номинальный размер: DN 13
• Ширина заглушки [DS]: 19 мм
• Длина заглушки [L2]: 27 мм
• Общая длина [L]: 47 мм
• Размер ключа [SW]: 22
• Проход: 13
• Вес: 64 г.
• Профиль вилки совместим с: HASCO Z 8.
• Каталоговый номер: ESHG 12 NA

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

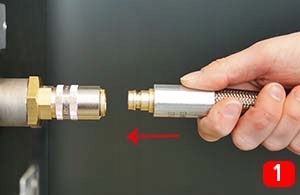

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
