XL4015 Регулятор напруги з дисплеєм DC-DC
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 99
Покупая «XL4015 Регулятор напруги з дисплеєм DC-DC», вы получите заказываемую вещь из каталога «Модули» в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
XL4015 Стабилизатор напряжения с дисплеем DC-DC 5A - ПОНИЖАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ
⭐️ ПОНИЖАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ С ВОЛЬТМЕТРОМ
Электропитание — один из наиболее важных вопросов при создании электронных устройств. По сути, без хорошего источника питания наша система работать не будет.
Стоит выбрать модуль, который обеспечит нам подходящее напряжение и будет иметь достаточную эффективность по току.
✨ КРАТКО:
- Тип преобразователя: Понижающий
- Входное напряжение: 5–30 В
- Выходное напряжение: 0,8–29 В
- Выходной ток: 0–4,5 А
- Максимальный выходной ток: 5 А
- Максимальная выходная мощность: 75 Вт
- Регулировка выходного тока и напряжения с помощью потенциометра
- Два дисплея с амперметром и вольтметром
⭐️ ПРЕОБРАЗОВАТЕЛЬ DC-DC НА СИСТЕМЕ XL4015
Понижающий преобразователь построен на известной и популярной схеме XL4015 — это один из самых интересных вариантов.
Это преобразователь постоянного тока, т. е. он преобразует постоянное входное напряжение в постоянное напряжение на выходе. На вход преобразователя мы можем подавать напряжение от 5В до 38В.
☝️ Универсальный конвертер с широким спектром применения
☝️БАК преобразователь без гальванической развязки.
⭐️ РЕГУЛИРОВКА НАПРЯЖЕНИЯ И ТОКА
✔️ Выходное напряжение – от преобразователя регулируется многооборотным потенциометром, расположенным на модуле. Регулирование происходит в диапазоне от 0,8В до 29В. Помните, что выходное напряжение должно быть ниже входного.
✔️ Выходной ток – данная модель оснащена регулируемым максимальным выходным током. Такое ограничение идеально подходит для правильной зарядки аккумуляторов Li -Ion, Li-Pol и т. д. Выходной ток регулируется многооборотным потенциометром, как и выходное напряжение. Модуль XL4015 может обеспечить ток до 5 А (необходим радиатор). Непрерывный ток возможен при силе тока 4,5 А.
☝️ Достижение ограничения тока сигнализирует соответствующий диод.
☝️ От преобразователя можно получить максимум 75 Вт мощности.
⭐️ ДВА ДИСПЛЕЯ
Преобразователь имеет два встроенных дисплея. На них отображаются текущие параметры работы преобразователя:
- Верхний: Выходное напряжение, цвет: красный
- Нижний: Выходной ток, цвет: красный

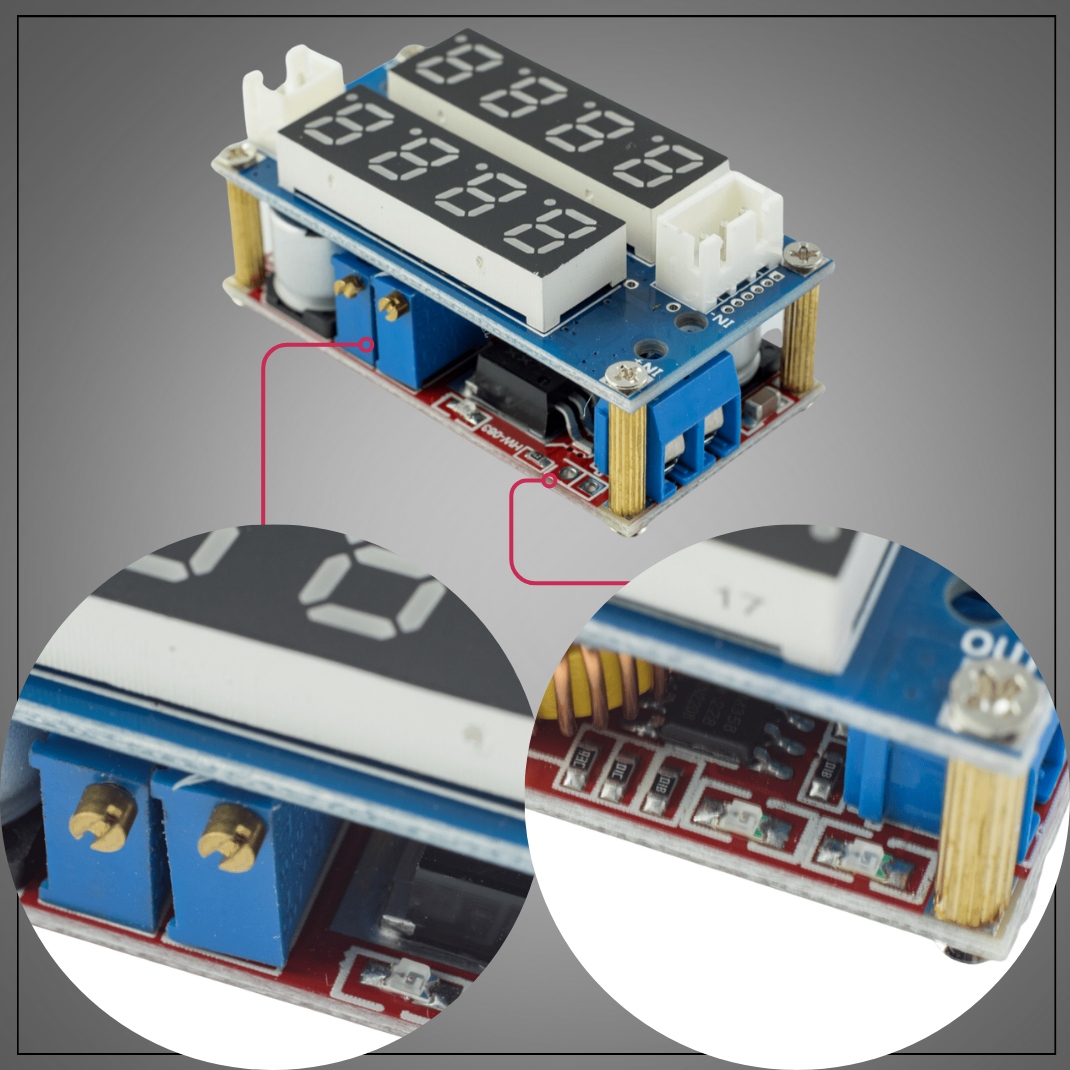

⚙️ ОПИСАНИЕ КОМПОНЕНТОВ ПРЕОБРАЗОВАТЕЛЯ
1️⃣ Красный светодиодный дисплей: вольтметр
2️⃣ Разъем не используется
3️⃣ винтовой разъем выходного напряжения
4️⃣ Светодиодный индикатор, указывающий окончание зарядки аккумулятора Li-Ion, Li-Pol (загорается при падении тока потребления ниже 100 мА)
5️⃣ Светодиод, указывающий активную зарядку (загорается, когда текущий потребляемый ток превышает 100 мА)
6️⃣ Красный светодиодный дисплей: амперметр
7️⃣ разъем последовательной связи – не используется
8️⃣ Винтовой разъем входного напряжения
9️⃣ Светодиод CC/CV, сигнализация ограничения тока

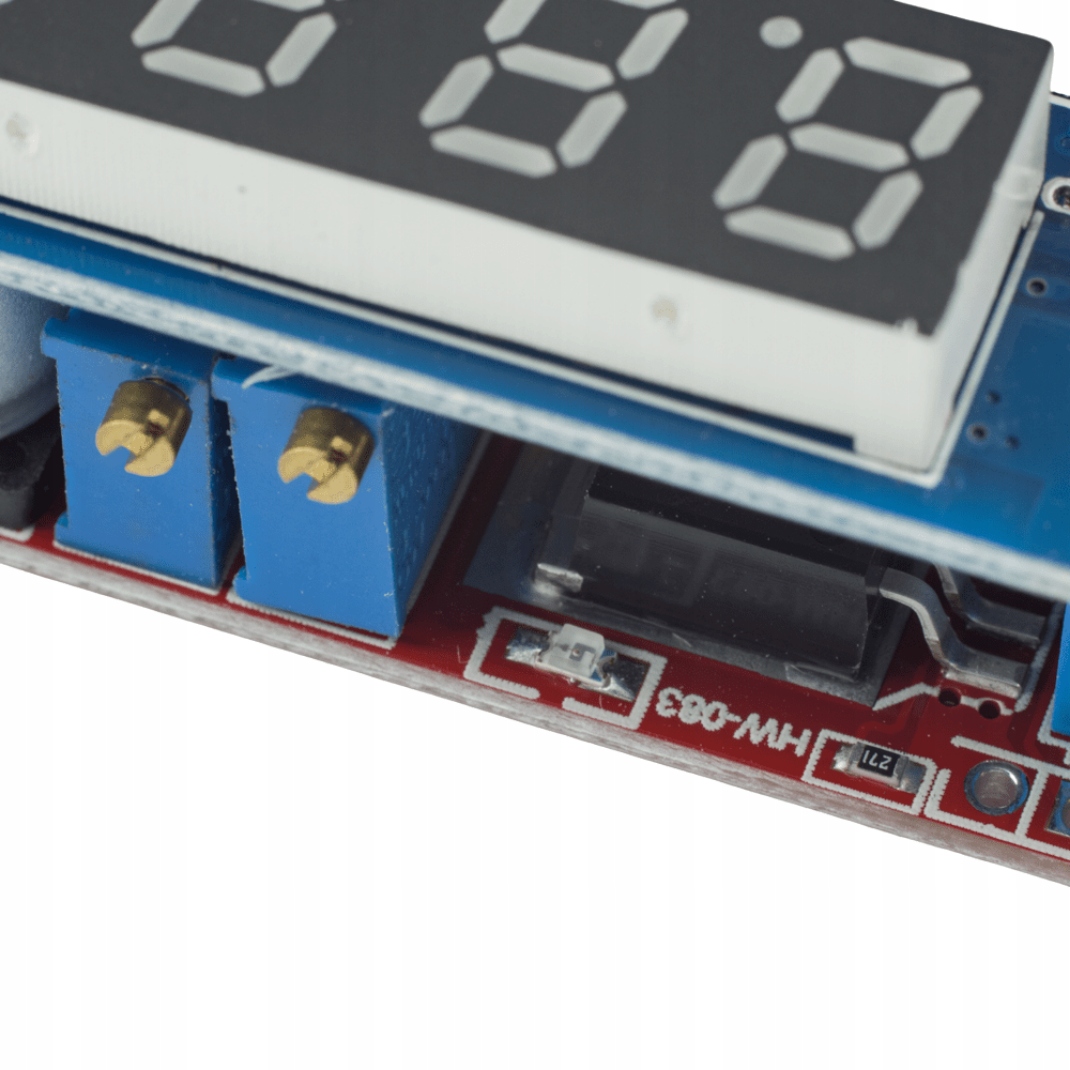

1️⃣0️⃣ Регулировка выходного напряжения
1️⃣1️⃣ Регулировка ограничения выходного тока
⚙️ ПАРАМЕТРЫ ПОНИЖАЮЩЕГО ПРЕОБРАЗОВАТЕЛЯ XL4015
- Тип преобразователя: Понижающий, Понижающий
- Входное напряжение: 5–30 В
- Выходное напряжение: 0,8–29 В (регулируемое)
- Система преобразователя: XL4015
- Выходной ток: 0–4,5 А (регулируемое )
- Максимальный выходной ток: 5 А (с дополнительным радиатором)
- Максимальная выходная мощность: 75 Вт >
- Защита от короткого замыкания: Да, предел 8 А
- Защита от перегрева: Да
- Эффективность : Макс. 95 %
- Частота: 300 кГц
- Два дисплея1️⃣ Вольтметр2️⃣ Амперметр < /li>
- Три светодиода(индикация работы преобразователя)
- Рабочая температура: -40 ÷ 85 °C
- Размеры: 51 x 26 x 15 мм.
- В комплекте:переходник, монтажные стойки, винты
️⚠️ ПРИМЕЧАНИЯ
- Устройство регулирует напряжение путем его понижения (step-down). Напряжение питания должно быть выше желаемого выходного напряжения.
- Неправильное подключение полярности питания приведет к повреждению системы.
- Устройство предназначено для опытных электронщиков. Для этого необходимы базовые знания электроники и умение паять и соединять схемы. Компания не несет ответственности за неправильную установку устройства.
- Перед подключением целевой системы к преобразователю/стабилизатору с помощью вольтметра убедитесь, что установлено соответствующее выходное напряжение.
