Вольтметр-амперметр постоянного тока 0-100В 0-100А светодиодный

Описание

Универсальный панельный измеритель, цифровой вольтметр и амперметр 0-100В, 100А. Удобный способ сделать свой счетчик в своем устройстве. Версия с красным вольтметром и красным амперметром.

Технические данные

• Напряжение питания счетчика: 4,5–30 В постоянного тока
• Измерение:
• тока 0–100 А постоянного тока через шунт
• напряжения 0–99,9 В постоянного тока
• Размер цифр: светодиод 0,28 дюйма
• Частота обновления 500 мс/1 измерение.
• Точность измерения: 1 %.
• Рабочая температура от -10* до 65*C.
• Размеры 48x29x26 мм.
• Размеры монтажного отверстия: 46x26,5 мм.
• Цвет дисплея:
• синий вольтметр.
• красный амперметр.
• Шунт для приобретаются отдельно: Токовый шунт 100А - 75мВ - для вольтметра и амперметра

Кабельные наконечники

• кабели в вилках 2-контактный:
• красный — шунт (клемма 1)
• черный — шунт (клемма 2)
• 3-контактный разъем:
• желтый (или зеленый) – измерение напряжения
• черный – счетчик (Gnd)
• красный счетчик (Vcc)

Входит в комплект комплект

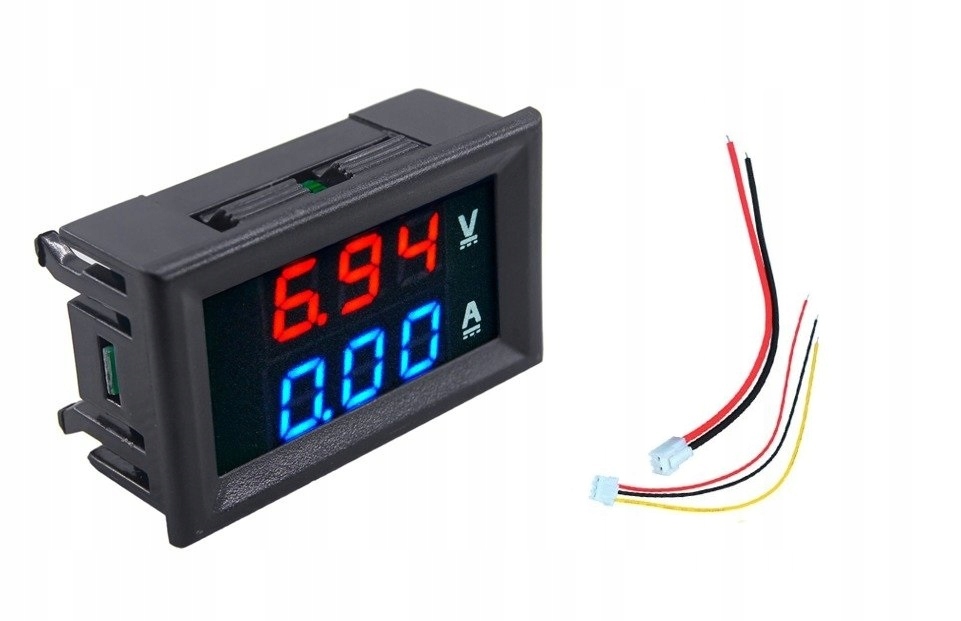

• Вольтметр и амперметр 0-100В - 100А - 0,28" в корпусе - 1 шт.

Шунта в комплекте нет, фото соединения только для иллюстрации

Соединения

- красный тонкий - питание счетчика (макс. 30 В)

- черный тонкий - земля GND

источник питания – желтый тонкий – измерение напряжения. При питании до 30В его можно подключить к тонкому красному. При напряжении питания выше 30 В отключите его и подключайте только к приемнику.
