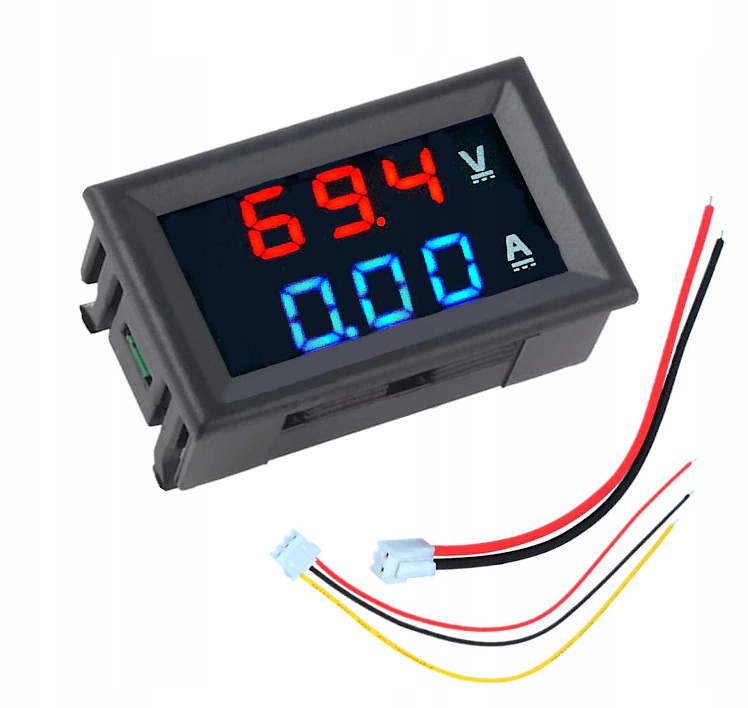

ВОЛЬТМЕТР Амперметр 0.56'' 0-100В/100А
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 53
Заказывая «ВОЛЬТМЕТР Амперметр 0.56'' 0-100В/100А», вы можете быть уверены, что данный товар из каталога «Модули» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Счетчик (два в одном) ВОЛЬТМЕТР от 0 до 100 В, АММЕТР от 0 до 100 А
Предлагаемое устройство требует соединительный шунт, который вы найдете в другом моем предложении.
На рынке представлено несколько моделей предлагаемой панели, которые отличаются друг от друга небольшими изменениямит. Однако эти различия влияют на метод и простоту применения для конкретных приложений. Предлагаемое в настоящее время устройство спроектировано таким образом, что его можно легко использовать практически в любом проекте - схемы подключения ниже.
В отличие от других подобных счетчиков данного типа, предлагаемый имеет два цвета дисплея: КРАСНЫЙ для напряжения, СИНИЙ для тока.
В комплект помимо панели входят кабели с клеммами, обеспечивающими правильное подключение модуля. ПОСМОТРЕТЬ ФОТО
Параметры устройства:
- Рабочее напряжение: 4,5 В постоянного тока - 30 В
- Потребляемый ток: < 20 мА
- Дисплей: 0,56 дюйма, двухцветный, синий и красный
- Диапазон измерения: DC 0 - 100 В, 0 - 100 А(требуется внешнее шунтирующее соединение),
- Рабочая температура: от -10 до 65 °С
- Давление рабочий: от 80 до 106 кПа
- Внешние размеры рамы: 48 × 29 × 20 мм
- Размеры монтажного отверстия: 45 x 26 мм
- Разрешение по напряжению (В): 0,1 В
- Текущее разрешение (А): 0,01 А
- Погрешность измерения: 1%
Характеристики соединительных кабелей :
- Красный (тонкий): Питание панели (+)
- Красный (толстый): IN (+ ) , вход измерения тока - плюс
- Желтый (тонкий): PW (+), вход измерения напряжения - плюс
- Черный (толстый и тонкий): COM, общие провода - минус - и измерение (толстый - ток, тонкий - напряжение) и минус питания.
- li>
Прибор имеет потенциометры, позволяющие осуществлять полную калибровку как напряжения, так и тока (видно на фото).
Потому что счетчик может питаться любым постоянным напряжением в диапазоне от 4,5 до 30 Вольт, успешно использоваться для измерений в автомобильных установках, как 12В, так и 24В >.
Модернизированный способ подключения позволяет использовать в лабораторных источниках питания (как однонапряженных, так и симметричных) для измерения как положительных, так и отрицательных напряжений - без вмешательства в конструкцию (необходимо использование гальванически развязанного источника питания) - такие преобразователи (модули) имеются в другом нашем предложении).
В комплект входит измерительная панель с соединительными кабелями.
Для эффективной (безопасной) работы счетчик требуется шунт 100А/75мВ, видимый на фото рядом - предложение распространяется только на счетчик с кабелями.
ВНИМАНИЕ!
Эксплуатация устройства без подключенного шунта может привести к повреждению, пожару и потере гарантии.
Шунты на 100А представлены в другом предложении.. р>

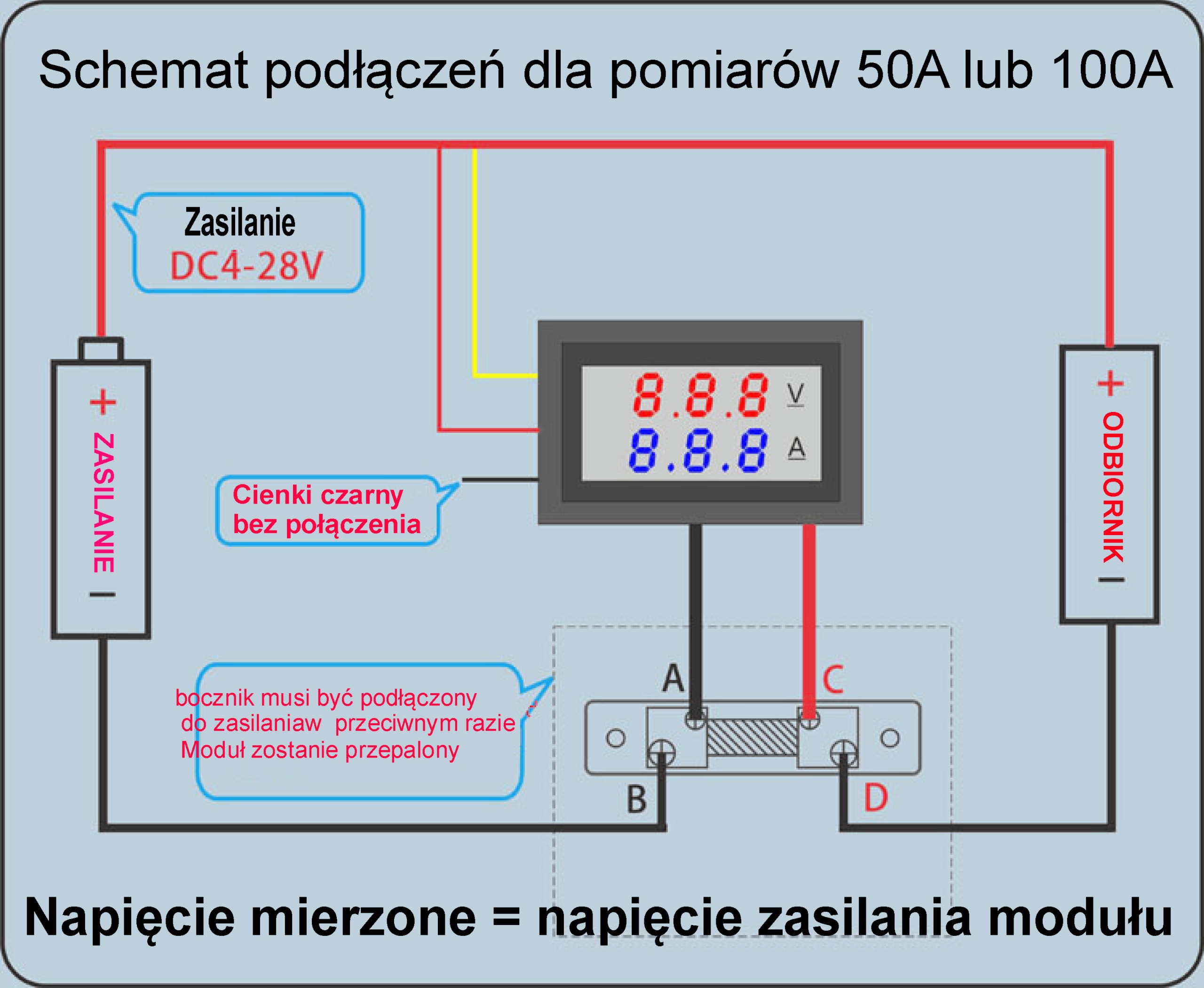

На рисунках ниже показано, как подключить счетчик в зависимости от выбранного способа питания.
Если вы все еще не знаете, как подключиться, посетите следующий веб-сайт: http://diyprojects.eu/how-to-wire-digital-dual-display-volt-and-ammeter/
