Водяной воздухонагреватель

VOLCANO VR MINI 3 AC

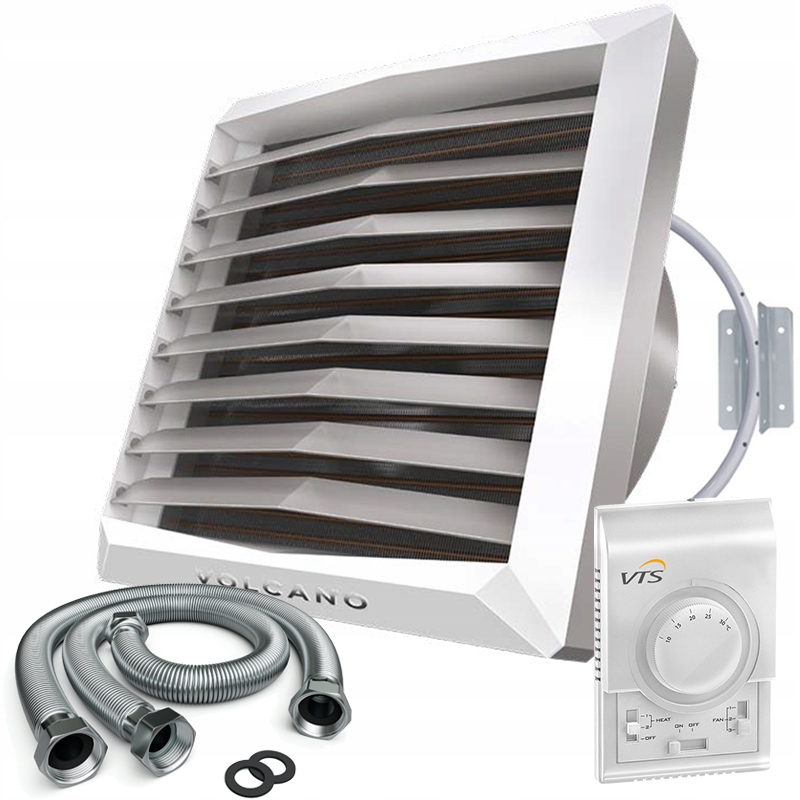

В комплекте:

- настенный 3-скоростной контроллер -монтируемый VOLCANO /WING AC

- Поворотная монтажная консоль.

- 2 соединительных шланга 3/4 дюйма >

Технические данные:

• Двигатель: AC
• Количество рядов отопителя: 3 >< /li>
• Тип теплообменника: 3-х рядный медно-алюминиевый
• Диапазон мощностей: 4 - 27кВт
• Номинальная мощность обогрева: 17,7 кВт (70/50/15C, 3-я передача)!
• Максимальный расход воздуха: 2000 м³/ч
• Количество скоростей вентилятора: 3
• Диаметр соединительного порта: 3/4"
• Горизонтальный диапазон подачи воздуха: до 14 м
• Дальность действия по вертикали: до 8 м
• Мощность двигателя переменного тока: 0,115 кВт >
• Вес устройства (без воды): 13 кг
• Размеры корпуса: 530 мм x 530 мм
• Уровень шума: от 29 дБ(А) 3м
• Производитель: VTS

Лучший выбор небольшого водонагревателя. Идеально подходит для мастерских, гаражей, складов и залов площадью до 130 м2.

НАГРЕВАТЕЛЬ VOLCANO MINI отличается самой высокой номинальной тепловой мощностью среди конкурирующих моделей – до 17,7 кВт. (70/50/15С, 3-я передача)!

Описание продукта

Водонагреватели — это устройства, нагревающие воздух в помещениях за счет горячей воды из системы центрального отопления.

САМЫЙ ВЫБРАННЫЙ ОБОГРЕВАТЕЛЬ ЗА 20 ЛЕТ

VOLCANO MINI 3 HEATER отличается самой высокой номинальной мощностью нагрева среди конкурирующих моделей, до 17,7кВт (70/50/15C, 3-я передача)!

Вулкан — это устройства нового поколения, сочетающие инновационные технические решения с современным промышленным дизайном.

Водонагреватели серии АС оснащены 3-скоростными вентиляторами и теплообменниками с развитой поверхностью теплообмена.

Нагреватели Вулкан характеризуются низкими эксплуатационными расходами, надежным европейским качеством и высоким КПД при небольших габаритах.

Водяной воздухонагреватель Volcano VR MINI 3 – это ответ компании VTS на потребности клиентов. Благодаря использованию 3-х рядного теплообменника водонагреватель обеспечивает очень высокую мощность нагрева при низких температурах подачи. Работа со средой с температурой до 35*С.

В комплект входит

Нагреватель переменного тока VOLCANO VR MINI

• Проверенный бренд, высокая максимальная мощность до 27кВт
• 3-скоростной вентилятор
• Прочный корпус

Уникальная конструкция с 3-х рядным теплообменником!

Монтажная консоль< /h2 >

• Возможность регулировки положения обогревателя (слева/справа)
• Прочная конструкция

Настенный контроллер WING / VOLCANO AC

Настенный контроллер WING / VOLCANO AC

Надежная конструкция h2>

• 3-ступенчатая регулировка работы вентилятора отопителя
• Термостат
• Возможность подключения электромагнитного клапана

3/ Соединительные шланги 4 дюйма

• Резьба: GW/GW 3/4"
• Удлиняемая 60–90 см
• Прокладки в комплекте

НАГРЕВАТЕЛЬ VOLCANO MINI HEATER отличается самой высокой номинальной мощностью нагрева среди конкурирующих моделей — до 17,7 кВт (70/50/15C, 3-я передача)!

Особенности и преимущества обогревателей VOLCANO

• Инновационные технические решения.
• Современный промышленный дизайн.
• Точно изготовленный, легкий корпус.
>
• Тщательно подобранный состав используемых материалов.
• Динамичная форма воздуховода.

Настенный контроллер переменного тока WING AC/VOLCANO

Технические данные

• Напряжение питания: 220–240 В
• Допустимое нагрузка: 6(3) А
• Диапазон настройки: 10-30°C
• Параметры рабочей среды: -10-50°C
• Взаимодействие с двигателями: переменного тока
• Измерение температуры: Встроено в устройство
• Выходной сигнал: ВКЛ/ВЫКЛ
• Уровень защиты: IP30
• Производитель: VTS

Настенный контроллер DT TR110C используется для управления работой всех типов штор WING и VOLCANO нагреватели b> с трехскоростными двигателями переменного тока.

Выключатель нагрева водяных завес WING и нагревателей VOLCANO управляет работой привода, установленного на клапане.

Встроенный в термостате автоматически отключает нагреватель, в зависимости от настройки на ручке термостата температуры.

Работа с обогревателями

Контроллер, в зависимости от мощности обогревателя, может работать с разное количество устройств.

Количество отопителей с двигателем переменного тока, подключенным к контроллеру:

• VR MINI AC - 4 шт.
• VR1 AC — 2 шт.
• VR2 AC — 2 шт.
• VR3 AC — 1 шт.

Кабели для водонагревателя VTS VOLCANO

Подходят к большинству водонагревателей, включая: Flowair, Volcano

Технические данные

Макс. рабочее давление: 1,6 МПа

Макс. рабочая температура: 130°C

Резьба: GW/GW 3/4"

Номинальная длина шланга: 60 см.

Максимальная длина шланга: 90 см.

В комплект шлангов входят прокладки.

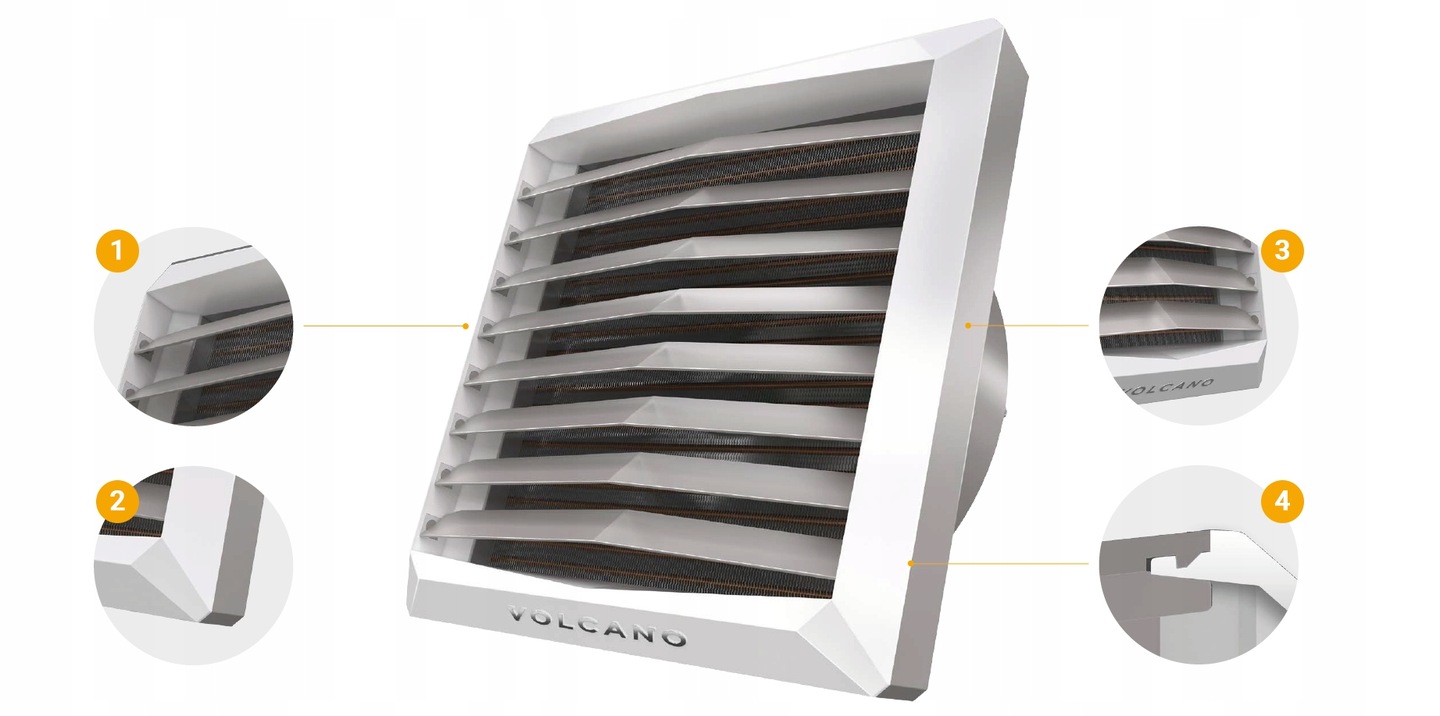

Современный

1. Дизайн -Утонченная форма корпуса обеспечивает оптимальную видимость поверхности теплообменника, скрывая при этом элементы конструкции.

2. Форма и цвет.Светлые и чистые линии корпуса в сочетании с универсальной цветовой композицией обеспечивают гармоничную адаптацию к любому типу помещения.

3. Материал (АБС) - Корпус изготовлен из высококачественного АБС-пластика с анти-УФ-пигментами и отличается высокой механической прочностью, долговечностью и устойчивостью к высоким температурам. Используемый материал обеспечивает постоянную эстетику и возможность легкой очистки, гарантируя длительный срок службы.

4. Smart Lock -Запатентованная система соединения гарантирует прочное и точное прилегание элементов корпуса.

Инновации

1. Воздушные лопасти - Инновационное решение крепления лопастей позволяет их индивидуальную регулировку и стабильное положение. Профиль руля гарантирует минимальное сопротивление потоку воздуха.

2. Диффузор.Дизайн диффузора был разработан таким образом, чтобы гарантировать полную интеграцию с задней частью корпуса и вентилятором.

3. Теплообменники

• 1, 2 и 3-рядные нагреватели с увеличенной поверхностью теплообмена обеспечивают оптимальную регулировку мощности обогрева под нужды объекта.
• Увеличенная поверхность теплообмена и возможность работы с низкотемпературными средами.
• Проверка всех теплообменников обеспечивает 100% проверку их герметичности.

4. Максимальный воздушный поток без потерь.Точно подобранный корпус вентилятора и специально разработанный диффузор обеспечивают равномерное распределение скорости воздуха в теплообменнике, гарантируя низкое сопротивление потоку и полное использование мощности нагревателя.

Рабочие параметры

Условные обозначения

• Pg – мощность нагрева устройства
• Tp1 – температура воздуха на входе в устройства li>
• Tp2 - температура воздуха на выходе из устройства
• Tz - температура среды, подающей в устройство устройства
• Tp - температура среды на возврате из устройства
• Qp - расход воздуха
• Qw - расход потока среды в теплообменнике
• Δpw - перепад давления среды в теплообменнике

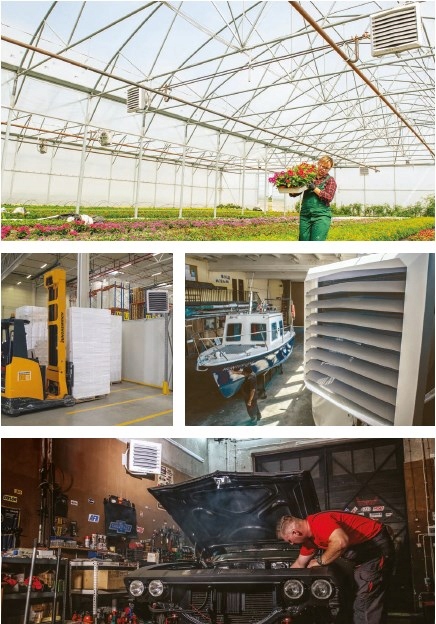

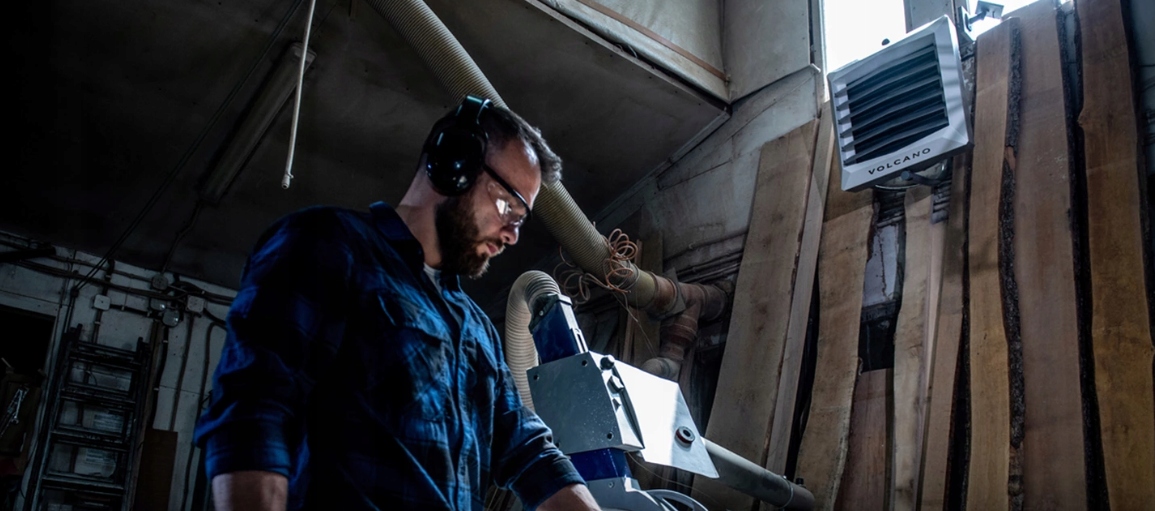

Применение обогревателей Вулкан

Нагреватели Вулкан быстро и эффективно распределяют теплый воздух в:

• теплицах,
• складах,
• производственные цеха,
• автомастерские,
• торговые центры,
• спортивные залы,
• церкви
• и в других объектах с источником горячей воды, требующих экономичного отопления методом принудительной вентиляции.

Нагреватели прекрасно работают с печами центрального отопления.

Размеры

Установка

Нагреватель VOLCANO поставляется с монтажной консолью, позволяющей монтировать устройство как вертикально(1), так и на потолке(2) . Максимальная вертикальная дальность действия устройств составляет 8-15 м в зависимости от типа обогревателя. Максимальный горизонтальный диапазон составляет 14–25 м. Несоблюдение минимального расстояния 25 см (VR Mini) и 35 см (VR1/VR2/VR3/VR-D) от стены или потолка во время установки может привести к неправильной работе устройства, возможно повреждение вентилятора или повышенная громкость его работы. Возможна установка группы устройств(3).
