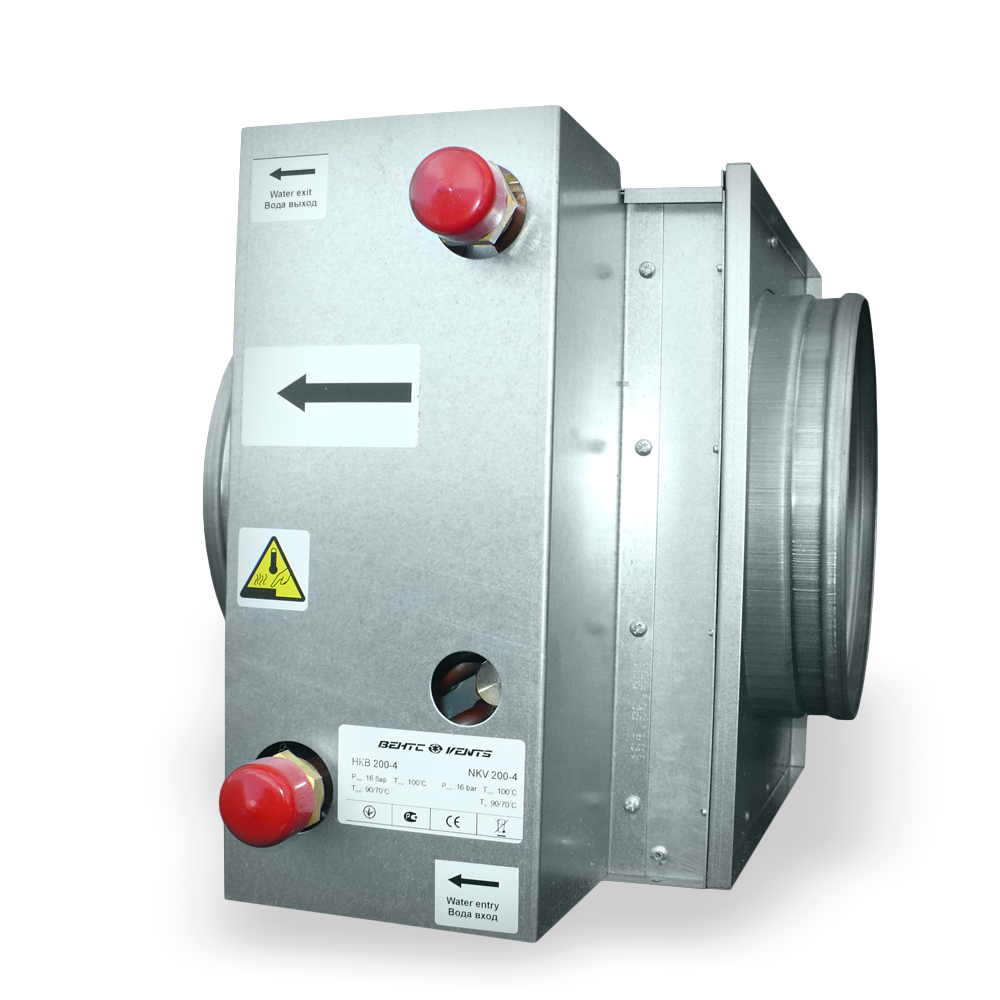

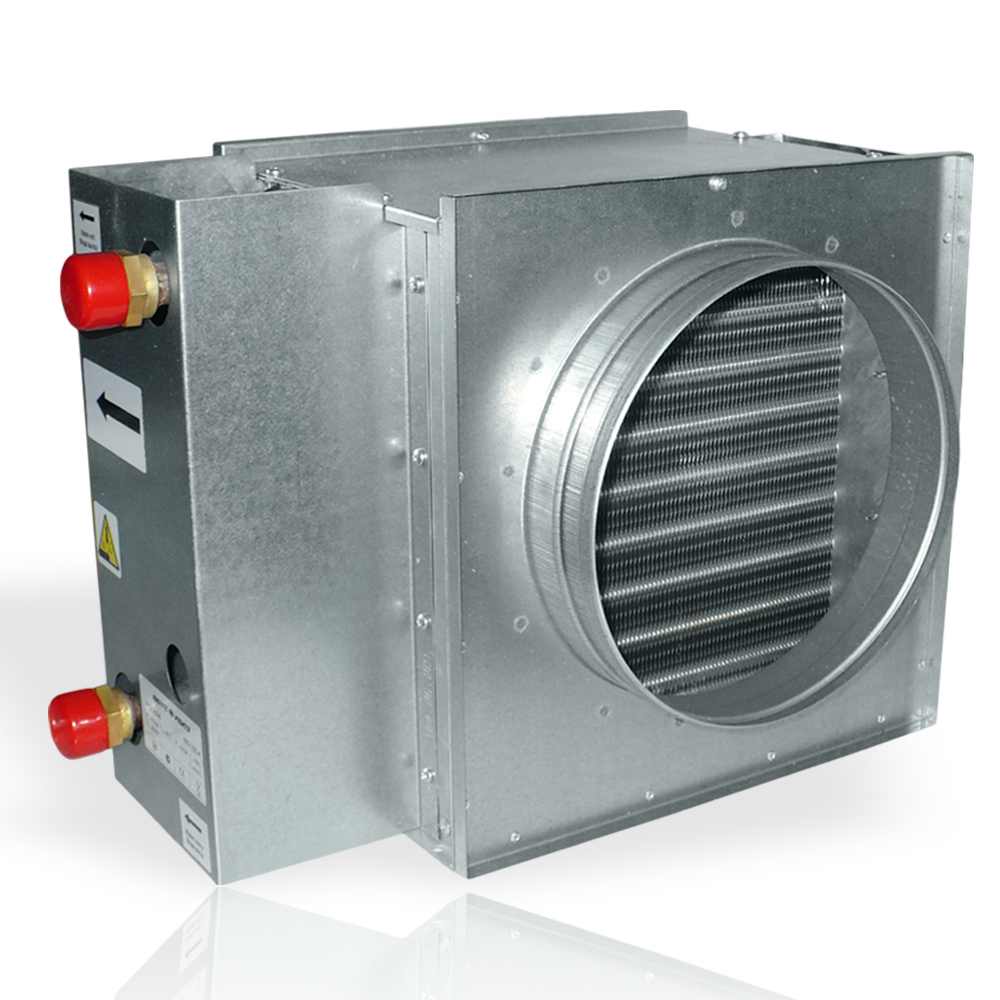

КАНАЛЬНЫЙ ВОДОНАГРЕВАТЕЛЬ НКВ Ø200 - ВЕНТС

Максимальная мощность 13кВт, количество рядов труб: 4.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• из оцинкованной стали,
• количество рядов труб: 4,
• диаметр соединения Ø200,
• для систем приточной вентиляции,
• для подогрева или дополнительного подогрева воздуха в системах вентканалов,
• для подключения к круглым каналам,
• нагревательные элементы изготавливаются из медных труб с алюминиевым оребрением,
• допустимое рабочее давление 1,6 МПа (16 бар) при температуре воды 100°С,
• опционально возможно подключение датчика незамерзания (G 1/4").

ОПИСАНИЕ

Канальные водонагреватели предназначены для нагрева приточного воздуха в вентиляционных системах круглого сечения.

A - Температура воздуха после использования обогревателя

B - Скорость воздуха, проходящего через обогреватель

C - Эффективность потока воздуха, проходящего через обогреватель

D - Температура наружного воздуха

E - КПД воды, проходящей через нагреватель

F - Падение давления воды

G - Мощность нагревателя

Пример расчета параметров водонагревателя:

Для производительности 700 м3/ч скорость воздуха в сечении водонагревателя составляет 4,4 м/с. (1).

Чтобы найти температуру, до которой возможен нагрев воздуха, проведите линию (2) слева от точки пересечения КПД (1) с линией расчета зимней температуры (падающей синюю линию, например -15°С) до пересечения с перепадом температуры воды (например, 70/50) и проводим линию, перпендикулярную оси температуры воздуха после прохождения через нагреватель (26°С) (3).

Поэтому для определения мощности обогревателя необходимо провести от точки пересечения линии КПД (1) с линией расчета зимней температуры (восходящая красная линия, например -25°C) провести линию (4) вправо до пересечения при падении температуры воды (например, 70/50) и провести линию, перпендикулярную оси мощности нагревателя (13,0 кВт) (5).p>

Чтобы определить необходимую мощность нагревателя, необходимо понизить мощность нагревателя. перпендикулярная линия (6) на линию пропускной способности воды, протекающей через нагреватель (0,16 л/с).

Чтобы определить падение давления воды в нагревателе, необходимо найти точку пересечения линию (6) с диаграммой потерь давления и проведем перпендикулярную линию (7) вправо на оси падения давления воды (15,0 кПа).

Подключение в направлении, противоположном потоку воздуха.

Подключение в том же направлении, что и поток воздуха.

РАЗМЕРЫ

• ØD –198 мм
• B – 400 мм
• В - 280 мм
• H3 - 200 мм
• Д - 300 мм
• L1 – 28 мм
• L2 – 65 мм
• L3 – 220 мм
• K - G 3/4"
