Комплект 8-роликовых тележек для рельса 80x80x5

Тележки с двумя горизонтальными роликами, предназначенные для ворот со значительным наполнением. Такая створка ведет себя на ветру как «парус», а два горизонтальных ролика обеспечивают плавную работу ворот в ветреные дни.

• Ролики: Ø68,5 мм. × 19 мм, сталь
• Регулировочная площадка (нижний лист): 180 × 120
• Покрытие: оцинковка
/ul>

Вес тележки: 7 кг

Назначение тележки:

• Вес ворот: до 1000 кг(с двумя колясками)
• Въездной просвет: 7-9 м

ВНИМАНИЕ!

Внимательно проверьте размеры вашей рейки (профиля). Эти размеры определяются путем указания длины стороны на внешней стороне профиля и толщины стенки, измеренной штангенциркулем. Ролики, которые мы производим, изготавливаются под конкретный профиль – размеры не средние, как у многих китайских изделий. Благодаря этому наши тележки обеспечивают точную работу ворот. Мы высылаем по электронной почте инструкцию по сборке, содержащую точные параметры необходимого расстояния между тележками в зависимости от веса и длины ворот.

Что нас выделяет

Нижняя часть тележки (верхний лист).

Мы единственная компания на рынке, которая использует более широкую версию нижней части тележки, идентичную на ширину платформы 120 мм

• Ширина 120 мм, а не 100 мм как в других колясках
• крупные «бобы» которые в сочетании с такими же, как и в нижней пластине (регулировочной площадке), обеспечивают самый большой диапазон регулировки при сборке.
• шайбы под винты

В комплект входят:

• каретки для рельса 80х80х5 (2 шт.)
• обгонный ролик ворот (1 шт.)
• розетка перепускная (1 шт.)
• ролик направляющий выбора (1 шт.)
• ручка верхняя, т.н. 'граббер' (1 шт)

В комментариях укажите, какой именно обкатной ролик Вам нужен (если не указано, прикрепим ролик 33 мм)

Платформа тележки (нижняя пластина).

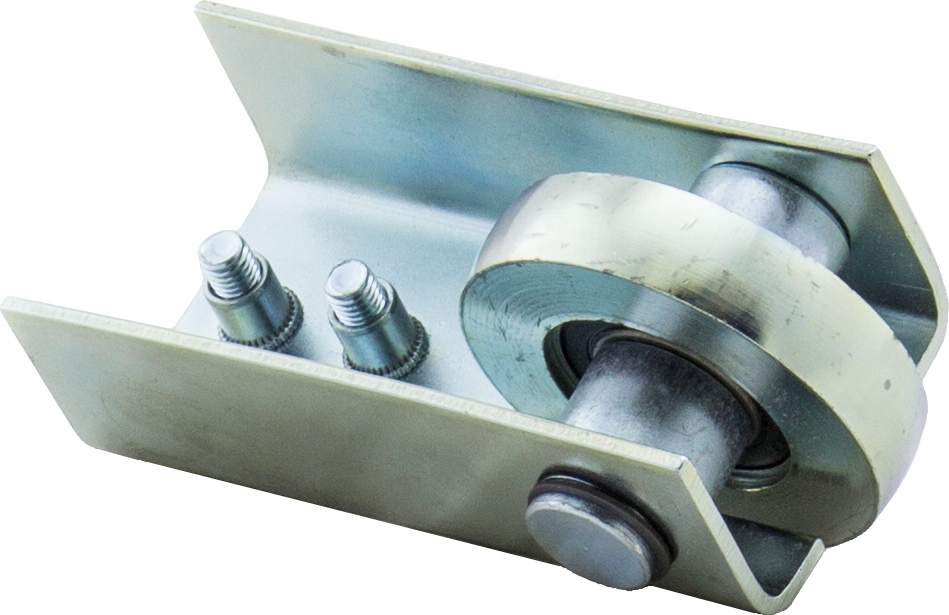

Обгонный ролик (монтируется в ходовой рельс).

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

• Наши ролики имеют толстые заклепочные гайки, зажатые на резьбе крепежных винтов, которые удлиняют резьбу на несколько мм.
• штифт ролика имеет буртик с одной стороны и крепится с помощью Сегер с другой. Это предотвращает ее расшатывание из-за ударов о гнездо.

Помните, что обгонный ролик должен слегка приподнимать переднюю часть ворот при входе в гнездо. Таким образом, он снимает нагрузку на тележках при закрытых воротах. При весе ворот 400 кг нагрузка на тележку увеличивается до 1400 кг без «поддержки» ролико-гнездовой системой.

Заполненное гнездо.

В гнезде есть отверстия для отвода воды.

Помните! Установите патрон и ролик так, чтобы ролик четко скользил по патрону (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

Верхний направляющий ролик на угловом кронштейне.

Его назначение – стабилизация работы ворот.

Верхний захват

Захват стабилизирует раму ворот в верхней части стойки. Особенно полезно в случае современных сплошных ворот.
