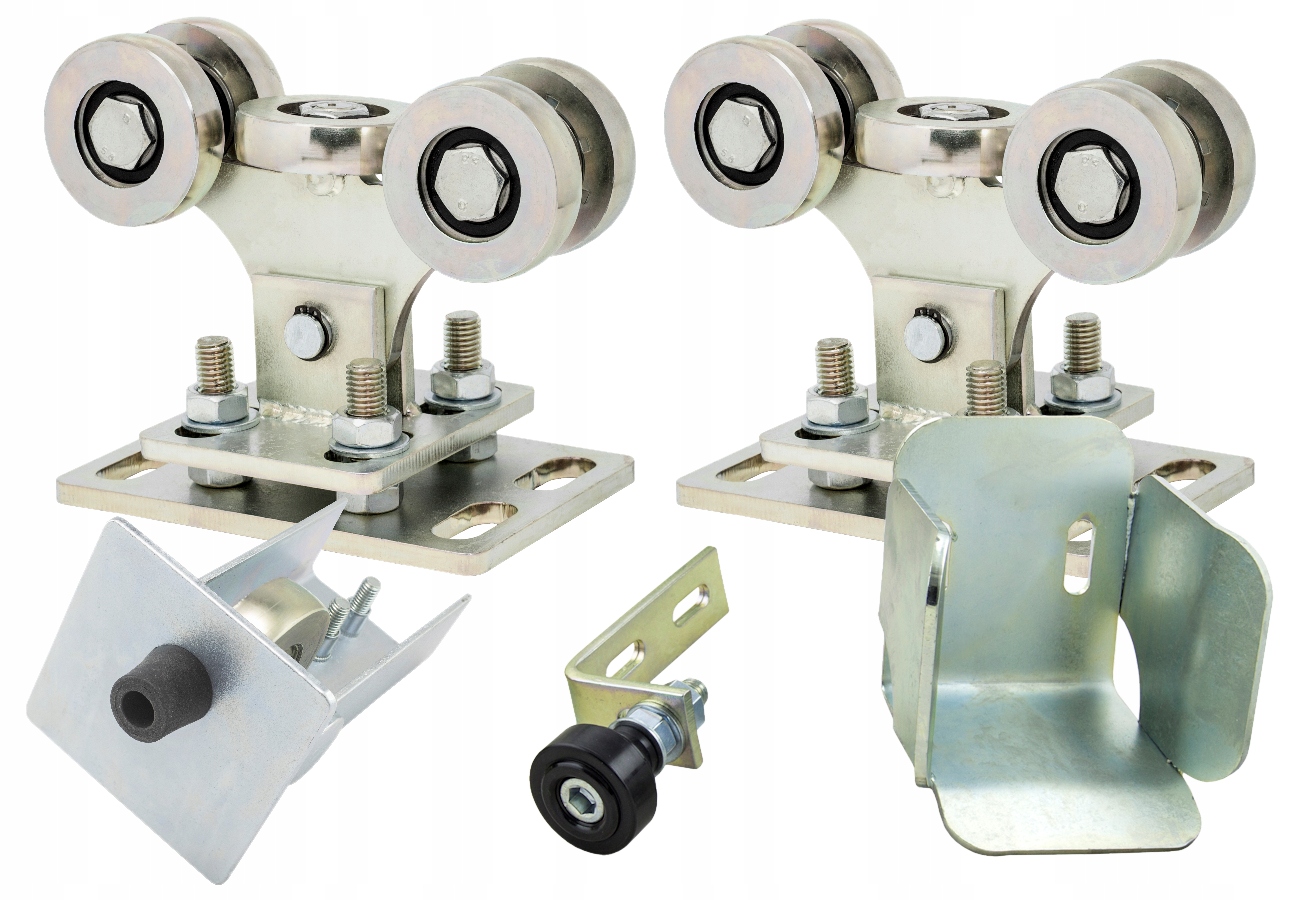

Візок Візки ролики для відкатних воріт 80Х80 комплект

Комплект аксессуаров для монтажа откатных ворот:

1) 2x Тележки под рельсу 80х80х5

Внимание! Ворота Размер профиля определяется как внешний размер рельса и толщина стены. Распространенная ошибка – измерение профиля внутри!

2) 1x обгонный ролик ворот

3) 1x обгонная муфта для снятия нагрузки тележки при закрытых воротах

b>

4) 1 направляющий ролик на выбор из списка:

• 25 мм (для С-образного сечения 30х30х2)
• Подшипник 33 мм (для С-образного сечения 40х40х3)
• Подшипник 35 мм (для С-образного сечения 40х40х2) )
• Подшипник 43 мм (для С-образного сечения 50х50х3)

В примечаниях к заказу укажите выбранный рулон. Если информация не предоставлена, мы вышлем рулон диаметром 33 мм.

5) на адрес электронной почты - инструкция - таблица расстояния между тележками в зависимости от длины и веса

__________________________________________

Во всех наших товарах вы найдете тележки на 5/6/8/9/10 роликов нашего производства в различных комплектациях (или только тележки)

ПРОДУКЦИЯ, ПРОИЗВОДСТВЕННАЯ В ПОЛЬШЕ на уровне прутков и листов

Установить элементы:

5-роликовая портальная тележка для рельса 80x80x5

• обозначение тележки: WBR.5BE.80x5.S
• Ролики: Ø68,5 мм × 19 мм, сталь, выточенная нами на станках с ЧПУ, точно прилегающая к профилю
• -
• Ролики, установленные на гайках и болтах, позволяют монтировать их точнее, чтобы они лучше работали с рейкой, точнее, чем со приваренными штифтами. Гайка прикручивается с помощью технического клея, чтобы исключить возможность откручивания. За 15 лет производства наших тележек ролики ни разу не крутились.
• -
• Регулировочная платформа (нижняя пластина): 180 × 120со штифтами 14 мм и винтовыми шайбами ​​для стабильной установки
• Покрытие: оцинкованное

Вес тележки:< b > 4,5 кг

Назначение тележки:

• Вес ворот: до 700 кг< /li>
• Входной просвет: 4-6 м

Мы единственная компания на рынке, которая использует верхний горизонтальный лист. (так называемая нижняя тележка, нижний лист представляет собой регулировочную площадку) шириной 120 мм, что дает большие и удобные возможности для правильной регулировки тележки.

• 'большие бобы' для регулировки, как на нижней платформе, так и на верхнем листе тележки, что дает очень большой диапазон регулировок при сборке.
• так, чтобы тележка могла войти без наклона в заключительном сообщении, Используйте горизонтальный ролик, который немного больше , чем вертикальные ролики.

Обгонный ролик с колпаком и бампером, установленный в ходовой рельс.

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

Благодаря бамперу ворота останавливаются без дополнительного шума., а сила «удара» снижается.

Это обкатной ролик нашего производства, в котором ролик установлен на штифте. крепятся кольцом Зегера (не обжатым, без защиты, как у большинства роликов на рынке). Это исключает риск выбивания штифта. Это дает возможность в случае возникновения проблем демонтировать и заменить сам ролик.

Крепежные винты «заходят» в заклепку-гайку с длинной резьбой (10 мм, в отличие от конкурентов, резьба только в пластина толщиной 3-4 мм), что обеспечивает устойчивость монтажного соединения.

Прочный сварной шов колпачка предохраняет его от отсоединения.

Заполненное гнездо.

В гнезде есть отверстия для отвода воды.

Помните! Установите патрон и ролик так, чтобы ролик четко скользил по патрону (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

Верхний направляющий ролик на угловом кронштейне.

Его назначение – стабилизация работы ворот.

Во всех наших предложениях вы найдете:

• 5/6/8/9/10-роликовые тележки
• тележки отдельно или с различными конфигурациями дополнительных элементов< /ли >
