Расходомер жидкости 1/2 3/4 1 5/4 Светодиодный драйвер
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Просматривая «Расходомер жидкости 1/2 3/4 1 5/4 Светодиодный драйвер», вы можете быть уверены, что данный товар из каталога «Контроллеры и регуляторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

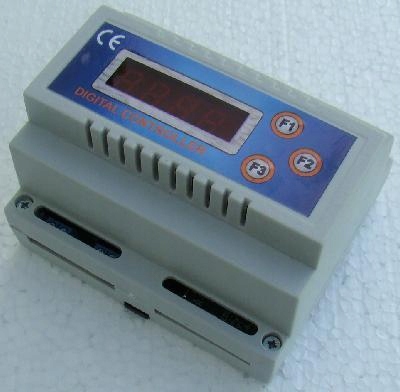

КОНТРОЛЛЕР РАСХОДОМЕРА СО СВЕТОДИОДНЫМ ДИСПЛЕЕМ ДЛЯ DIN-РЕЙКИ -SPR1
.
ПОЛЬСКИЙ ПРОДУКТ – ВЫСОКОЕ КАЧЕСТВО
.
НАДЕЖНОСТЬ, МНОГО ФУНКЦИЙ
Контроллер расходомера на DIN-рейку с питанием от сети 230 В переменного тока может работать в одном из 2 режимов:
0/ как расходомер жидкости (мгновенный, средний ) вместе со счетчиком перекачиваемой жидкости
1/ в качестве дозатора порций жидкости с ручным пуском или автоматический
.
Расходомер. Работа контроллера обычно заключается в сборе и обработке импульсов от расходомера. Подключенный расходомер должен иметь возможность питаться от напряжения 5 В постоянного тока и генерировать от 10 до 1200 импульсов на литр жидкости. Обычно расходомеры этого типа генерируют сигнал прямоугольной формы с частотой, пропорциональной расходу жидкости, и рабочим циклом примерно 50%. Таким образом, большая часть расходомеров, доступных на рынке, может управляться этим контроллером. Импульсный вход внутренне «подтягивается» до +5В, поэтому контроллер считает импульсы массы, т.е. замыкания контактов IMP на М (земля) разъема расходомера. Максимально допустимая частота входных импульсов составляет 1200 Гц. Все расходомеры из нашего предложения прекрасно работают с контроллером.
Например — расход 20,3 л/мин
Подключение расходомера.
Контроллер может работать в одном из 2 режимов.
Режим0 (режим расходомера).
.
Контроллер работает как индикатор и регулятор расхода жидкости (в литрах в минуту), может отображать мгновенный расход, средний расход за 1 минуту и счетчик перекачиваемой жидкости на светодиодном дисплее. Он также может управлять внешним устройством в зависимости от мгновенного расхода жидкости.
.
Контроллер может отображать один из трех экранов одновременно. Переключаем экраны на следующий, нажимая и удерживая F3 (держать кнопку до 3 секунд).
Описание отдельных экранов в режиме 0:
1/ Если выбрано отображение мгновенного расхода, контроллер отображает это значение на светодиодном экране в диапазоне от 0,1 до 999,9 литров/минуту с разрешением 0,1 литр.
2/ Если выбрано отображение среднего расхода за 1 минуту, контроллер отображает это значение на светодиодном экране в диапазоне от 0,1 до 999,9 литров/минуту с разрешением 0,1 литр.
3/ Если выбрано отображение счетчика перекаченной жидкости, контроллер отображает это значение на светодиодном экране в диапазоне от 0,01 до 99,99 кубических метров (м3) жидкости с разрешением 0,01 м3 (10 литров). На этом экране отображается общее количество перекачанной жидкости. Экран обновляется каждые 1 минуту. Данные рассчитываются на основе среднего расхода жидкости за данную минуту. Счетчик перекачиваемой жидкости считает до 99,99 м3, затем обнуляется и ведет счет заново. Вы также можете сбросить счетчик вручную, удерживая кнопку F1 (до 3 секунд), пока отображается этот экран. Счетчик перекачиваемой жидкости сохраняется в энергонезависимой памяти контроллера автоматически каждые 4 часа, поэтому он не обнуляется при отключении питания. После включения питания счетчик продолжает отсчет от последнего значения, сохраненного в энергонезависимой памяти контроллера.
.
Несмотря на то, что одновременно может отображаться только один из вышеуказанных экранов, они работают постоянно в фоновом режиме, поэтому даже если у нас, например, установлено временное отображение расхода на светодиодном дисплее, данные для среднего и Средний расход постоянно обновляется в фоновом режиме счетчика перекачиваемой жидкости и мы всегда можем переключить отображение этих данных, удерживая F3.
.
Контроллер также позволяет управлять внешним устройством на основе мгновенного расхода жидкости. Исполнительный элемент представляет собой реле с сухими контактами, что позволяет управлять любым устройством с максимальным напряжением 230В и ток потребления до 4А. Если напряжение или ток потребления нашего устройства выше, следует использовать внешний контактор. Контроллер позволяет как включать прибор при превышении расходом заданного значения, так и наоборот - включать прибор при снижении расхода ниже заданного значения.
.
Если мы хотим включить устройство после того, как расход превысит заданное значение, подключаем устройство по рисунку ниже и, конечно же, подключаем питание контроллера. Реле с сухими контактами - разъем слева вверху, контакты слева: НЗ, НО и COM.
Также контроллер имеет беспотенциальный вход NO (рисунок на стр. 2 инструкции), который расположен рядом с разъемом расходомера и в этом режиме выполняет функцию сброса, т.е. выключения реле. Состояние этого входа всегда имеет приоритет при управлении внешним устройством.
.
Поэтому мы можем установить верхний порог мгновенного расхода, после превышения которого контроллер включит внешнее устройство и установите нижний порог, ниже которого устройство будет отключено.
.
Режим 1. (режим дозатора). b>
.
Контроллер работает в качестве контроллера дозатора, отмеряющего заданную порцию жидкости. Запуск дозирования может быть ручным через нормально открытый вход, который в этом режиме используется для запуска дозирования жидкости. Также можно настроить полностью автоматическую работу в цикле, т.е. дозирование порции жидкости с последующей задержкой в Х секунд, затем дозирование еще порции жидкости и еще задержку от 1 до 9999 секунд с шагом в 1 секунду.
.
Если мы хотим дозировать меньшие порции, мы можем использовать простой трюк. В меню расходомера (стр. 3 руководства) введите количество импульсов расходомера в 10 раз меньше фактического. Например, если производитель расходомера указывает 400 импульсов на литр, в этом меню мы устанавливаем значение 40 импульсов. Это изменение позволяет дозировать порции жидкости от 0,1 литра (40 импульсов) до 999,9 литра с шагом 0,1 литра. Итак, после использования этого трюка, если мы установим параметр -portion- на дисплее, например, «500», это будет означать дозировку не 500 литров, а 50,0 литров.
.
Просто подключение расходомера и источника питания к контроллеру идентично описанному выше режиму 0.
В режиме дозатора мы можем задать 3 параметра. Для этого во время работы контроллера удерживайте кнопку F2 до тех пор, пока на дисплее не появится «- - - -». На этом этапе отпустите F2 и установите следующие параметры:
- количество подаваемой жидкости, обычно в диапазоне 1–9999 литров с шагом в 1 литр. Установите кнопками F1 и F3 и подтвердите нажатием F2,
— параметр «С», т.е. время задержки, этот параметр используется только в том случае, если мы выбираем автоматический режим работы. Мы можем установить его в диапазоне от 1 до 9999 секунд с шагом в 1 секунду. Установите кнопками F1 и F3 и подтвердите нажатием F2,
- параметр «А», т.е. автоматический режим (А=0) или ручной триггер дозирования (А=1). Установите кнопками F1 и F3 и подтвердите нажатием F2,
После настройки этих параметров контроллер перейдет в обычный режим работы в режиме дозатора, т.е. в зависимости от настройки «А»:
- при ручном запуске (A=1) на дисплее отобразится «- - - -», а нижний светодиод начнет быстро мигать. Контроллер ждет замыкания входа (см. рисунок на стр. 2 инструкции), затем включается релейный выход (верхний светодиод загорается, а нижний гаснет) и контроллер начинает считать расходомер. импульсов и одновременного отображения количества дозированной жидкости (обновление экрана каждые 1/4 секунды). После подсчета дозы жидкости выход реле отключается и цикл повторяется снова, т.е. контроллер ждет следующего короткого замыкания входа.
- при автоматическом режиме (А=) контроллер начинает отсчет времени задержки, оставшееся время до начала дозирования отображается на светодиодном экране (мигает нижний светодиод в правой части дисплея). После отсчета времени включается выход реле (загорается верхний светодиод, а нижний гаснет) и контроллер начинает считать импульсы расходомера и одновременно отображает количество дозированной жидкости (обновление экрана каждые 1/4 секунды). . После отсчета дозы жидкости выход реле отключается и цикл повторяется снова, т.е. отсчитывается еще одна временная задержка и т.д...
.
Помните, что нормально разомкнутый вход используется для подключения, например, ножного переключателя, реле другого контроллера, датчика, поэтому существует множество вариантов подключения, но всегда помните, что это нормально разомкнутый вход без напряжения. Импульс запуска должен быть коротким, но не короче 0,2 секунды.
Технические данные:
- питание контроллера 230 В переменного тока.
- потребляемая мощность не более 2 Вт.
- работа с расходомерами с питанием от +5В (10-1200 импульсов на литр)
- максимальная частота импульсов от расходомера 1,2 кГц
- выход реле максимум 4А 230В
- Монтаж на DIN-рейку, ширина контроллера 10,8 см.
- Светодиодный дисплей 4 цифры, красный, высота цифр 10 мм.
- Погрешность измерения обратного отсчета времени менее 0,1% >
.
Совершенно новый товар
Здесь вы можете скачать инструкции в формате PDF: http://cosmogate.pl/slawek/INS/SPR1.pdf
.
