Тестер USB-кабеля — питание и передача данных + тест Lightning

Модуль тестирования кабелей для передачи данных

Отличный инструмент для тестирования кабелей для зарядки и передачи данных мобильных телефонов.

За несколько секунд вы узнаете, что ваши кабели исправны. ОК.

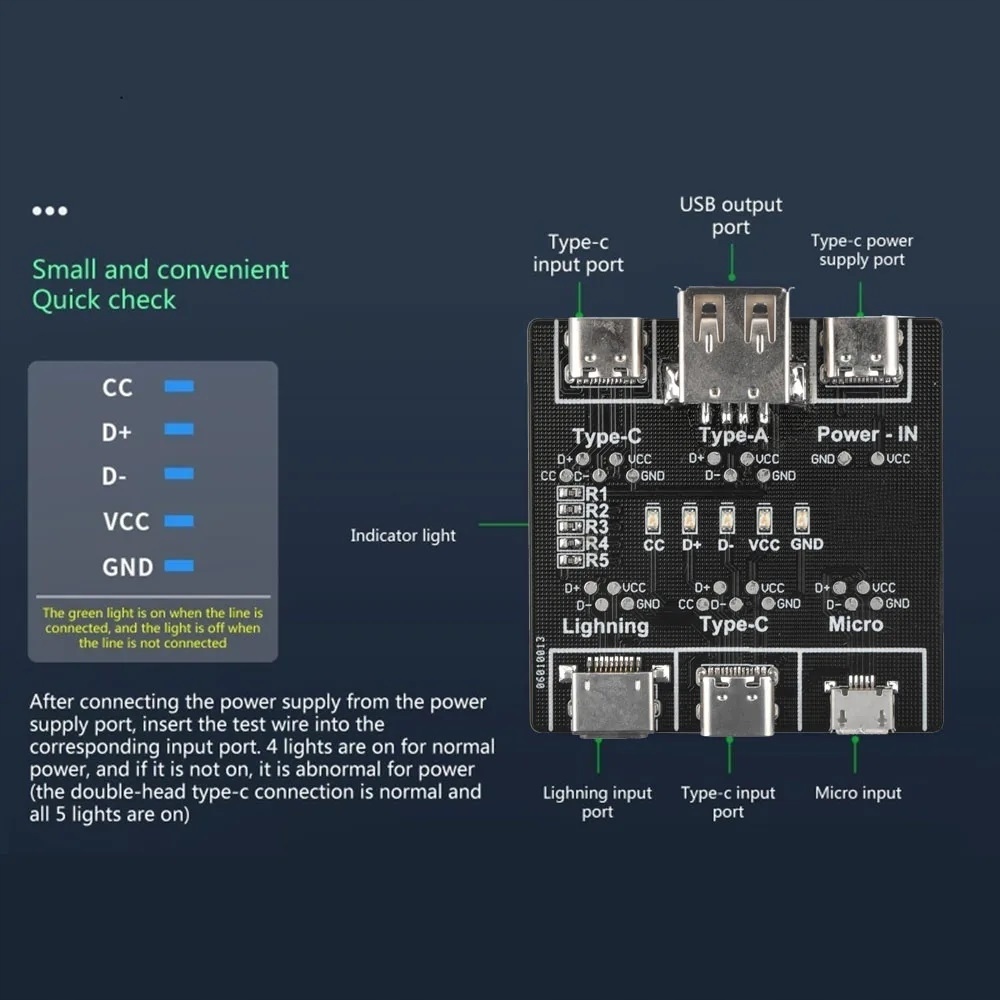

Просто подключите данный кабель и наблюдайте за светодиодами VCC GND D+ D- и CC (только USBC).

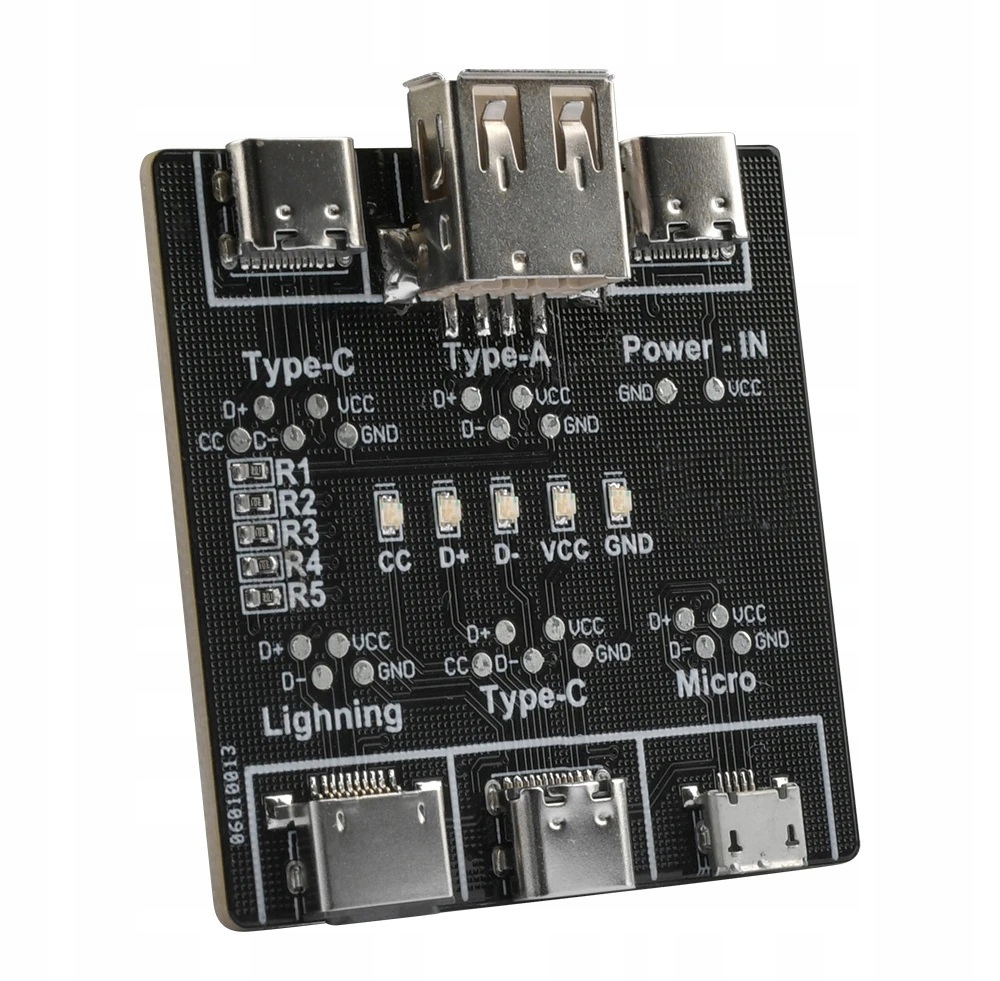

Входные разъемы доступны для разъемов USB-C, Micro USB, Lightning. , USB-A.

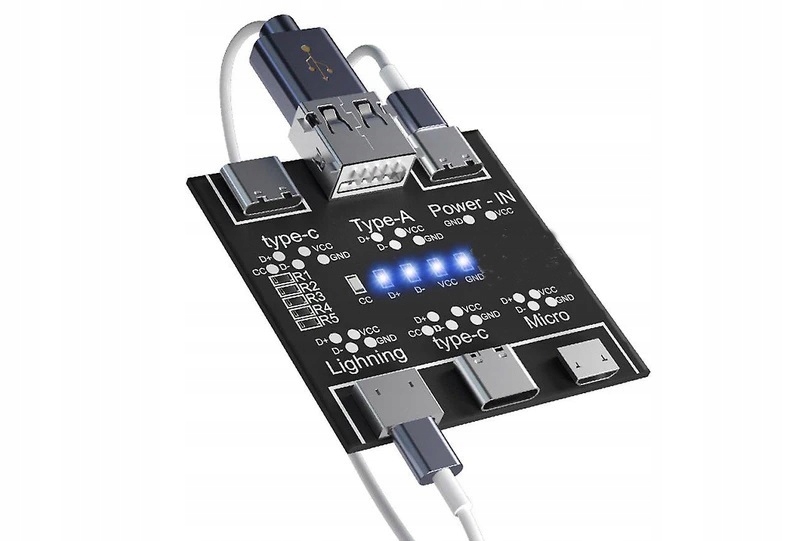

Простота в использовании. Если все индикаторы горят, линия передачи данных в порядке.

Если VCC или GND не горят, это означает, что функция зарядки линии передачи данных не работает.

Если передача данных осуществляется поврежден, индикатор D+ или D- не загорится.

Светодиод CC предназначен только для проверки кабелей USB C-USB-C.

Напряжение питания: 5 В

Источник питания: кабель USB-C

Размеры: ПРИБЛИЗИТЕЛЬНО 55 X 55 мм

Доступные типы измерений типов кабелей

• USB-C — USB-C
• USB-C — Micro USB
• USB-C — МОЛНИЯ
• USB-A — Micro USB
• USB-A — USB-C
• USB-A — Micro USB
• USB-A — МОЛНИЯ

СПОСОБ ПОДКЛЮЧЕНИЯ:/p>

1 - ПОДКЛЮЧИТЕ ПИТАНИЕ К ВЕРХНЕМУ USB-C ВХОД ПИТАНИЯ !!! (например, ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ТЕЛЕФОНА)

2 - ПОДКЛЮЧИТЕ ПРОВЕРЕННЫЙ КАБЕЛЬ МЕЖДУ ВЕРХНИМ РАЗЪЕМОМ USB-A ВЫБРАН НИЖНИЙ СЛОТ USB C/micro USB /или LIGTNING

ИЛИ

3, ДЛЯ КАБЕЛЕЙ USB-C... ПОДКЛЮЧИТЕ ПРОВЕРЕННЫЙ КАБЕЛЬ МЕЖДУ ВЕРХНИМ РАЗЪЕМОМ USB-C и ВЫБРАННЫМ НИЖНИМ РАЗЪЕМОМ USB C/ micro USB / или LIGTNING

< б>НЕ ПРОВЕРЯЙТЕ 2 КАБЕЛЯ ОДИН РАЗ!!!
